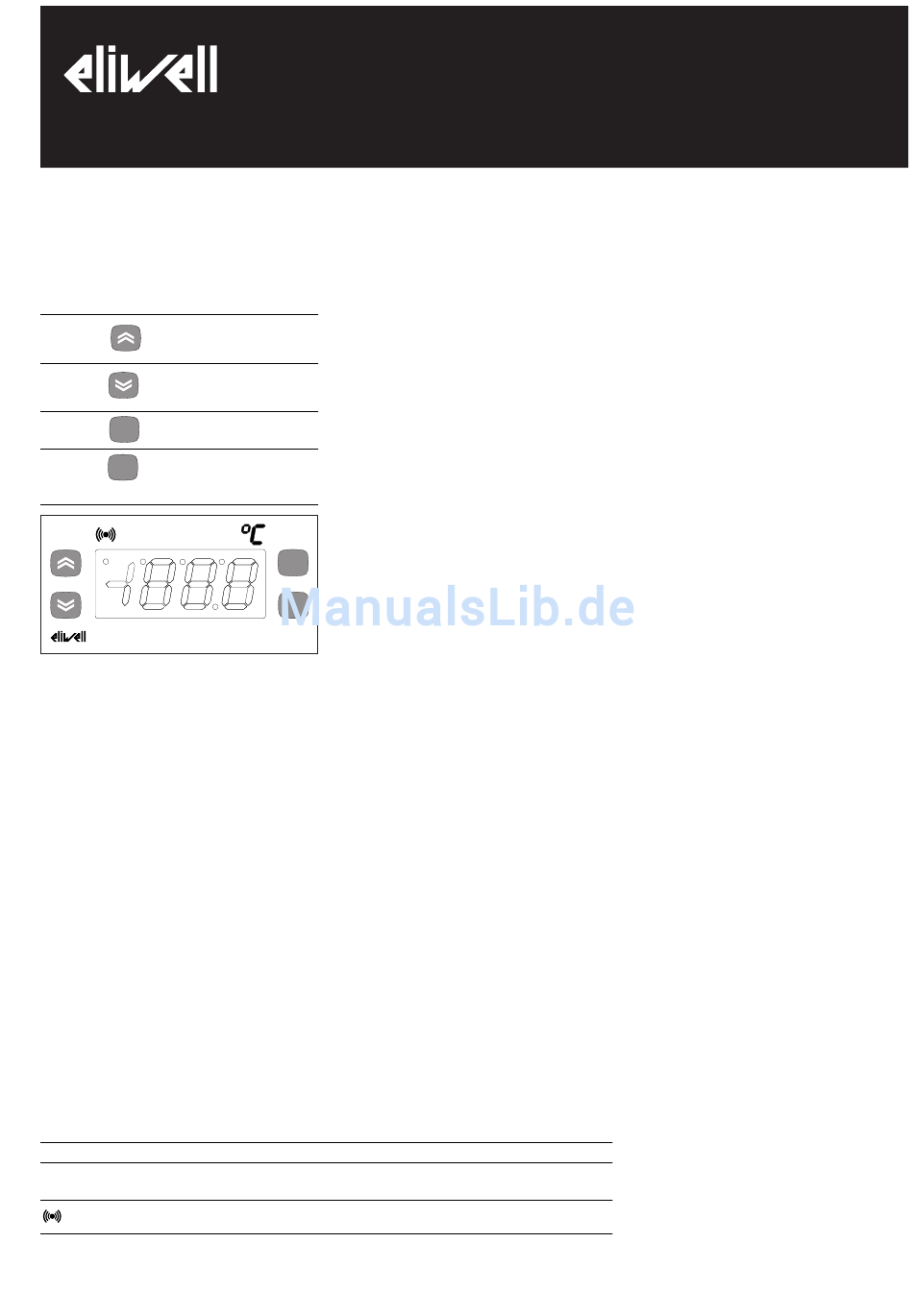

BENUTZERSCHNITTSTELLE
Der Benutzer verfügt über einen Display
sowie vier Tasten für die Steuerung des Status
und die Programmierung des Instruments.
TASTEN UND MENÜ
Taste UP
Durchläuft die Positionen des Menüs
Hebt die Werte an
Taste DOWN
Durchläuft die Positionen des Menüs
Senkt die Werte
Taste fnc
Funktion ESC (Verlassen)
fnc
Taste set
Zugang zum Sollwert
set
Zugang zu den Menüs
Bestätigung der Befehle
out
IC902
Bei Einschalten führt das Instrument einen
Lamp-Test durch; für einige Sekunden blin-
ken das Display und die Leds auf, um den
einwandfreien Betrieb derselben zu über-
prüfen. Das Instrument weist zwei
Hauptmenüs auf, das Menü
„Maschinenstatus" und das Menü
„Programmierung".
ZUGANG ZU DEN MENÜS UND BENUT-
ZUNG
Die Programmierung des Instruments ist in
Menüs organisiert, zu denen man gelangt
wenn die Taste „set" gedrückt und sofort
losgelassen wird (Menü „Maschinenstatus")
oder durch Drücken der Taste „set" für
mehr als 5 Sekunden (Menü
„Programmierung").
Für den Zugang zu den einzelnen
Registerkarten, die durch die entsprechen-
de Bezeichnung dargestellt werden, muss
die Taste „set" einmal gedrückt werden.
An diesem Punkt ist es möglich, den Inhalt
LED
Position
Zugeordnete Funktion
out
Relais 1
Alarm
°C
Setpoint
IC 902
Temperaturregler 1 Ausgang
einer jeden Registerkarten durchzusehen,
zu ändern oder die darin vorgesehenen
Funktionen zu benutzen.
Wenn die Tastatur für mehr als 15
Sekunden nicht betätigt wird (Timeout)
oder wenn die Taste „fnc" einmal gedrückt
wird, so wird der zuletzt auf dem Display
angezeigte Wert bestätigt und man kehrt
zur vorausgehenden Anzeige zurück.
MENÜ MASCHINENSTATUS
(Siehe Maschinenstatus Menü)
Zum Aufrufen des Menüs
„Maschinenstatus" die Taste „set" kurz
drücken und wieder loslassen.
Falls keine Alarme vorhanden sind, so
erscheint die Bezeichnung „SEt". Mit den
Taste „UP" und „DOWN" können die übri-
gen im Menü enthaltenen Registerkarten
durchgegangen werden; dies sind:
-Pb1: Registerkarte Wert Sonde 1;
f nc
-SEt: Registerkarte Einstellung Sollwert.
Einstellung Sollwert
Den „Maschinenstatus" durch Drücken
set
und sofortiges Wiederloslassen der Taste
„set" aufrufen. Es erscheint die
Bezeichnung der Registerkarte „SEt". Zum
Anzeigen des Sollwerts erneut die Taste
„set" drücken. Der Sollwert erscheint auf
dem Display. Zum Ändern des Sollwerts
innerhalb von 15 Sekunden die Tasten
„UP" und „DOWN" betätigen.
Falls der Parameter LOC = y ist, so kann
der Sollwert nicht geändert werden.
Anzeige Sonde
Die Taste „set" drücken, während die ent-
sprechende Bezeichnung angezeigt wird,
es erscheint der Wert, der der
Bezeichnung zugeordnet ist.
MENÜ PROGRAMMIERUNG
(Siehe Programmierung Menü)
Zum Aufrufen des Menüs
„Programmierung" die Taste „set" für mehr
als 5 Sekunden drücken.
Falls vorgesehen wird ein PASSWORD für
den Zugang verlangt (Parameter „PA1")
und (falls das Password richtig eingegeben
wurde) anschließend erscheint die
Bezeichnung der ersten Registerkarte.
Falls das Password falsch war, so zeigt das
Status
ON für Relais 1 an; blinkend für Verzögerung, Schutz oder
Aktivierung blockiert
ON für Alarm aktiv; blinkend für Alarm stummgeschaltet
ON für Einstellung Sollwert
Display erneut das Label PA1 an.
Zum Durchgehen der übrigen
Registerkarten die Tasten „UP" und
„DOWN" benutzen.
Zum Öffnen der Registerkarte „set"
drücken. Es erscheint die Bezeichnung des
ersten sichtbaren Parameters. Zum
Durchgehen der übrigen Parameter die
Tasten „UP" und „DOWN" benutzen, zum
Ändern des Parameters die Taste „set"
drücken und loslassen, dann den gewünsch-
ten Wert mit den Tasten „UP" und „DOWN"
eingeben, mit der Taste „set" bestätigen und
dann zum nächsten Parameter übergehen.
ACTHUNG: Jedes Mal, wenn die
Parameterkonfigurationen geändert wer-
den, ist es empfehlenswert, das Gerät aus-
und wieder einzuschalten, um
Fehlfunktionen bezüglich der
Konfiguration und/oder laufenden
Verzögerungen vorzubeugen.
PASSWORD
Die Password „PA1" gestattet den Zugang
zu den Programmierungsparametern. Bei
der Standardkonfigurierung ist die
Password nicht vorhanden. Zur Aktivierung
(Wert ≠0) und zur Zuordnung des Werts
auf der Registerkarte mit der Bezeichnung
„diS" das Menü „Programmierung" aufru-
fen. Falls die Password aktiviert ist, so wird
sie beim Aufrufen des Menüs
„Programmierung" angezeigt (siehe
Abschnitt Programmierungsmenü).
BENUTZUNG DER COPY CARD
Die Copy Card ist ein Zubehör, das an den
seriellen Port vom Typ TTL angeschlossen
wird und die schnelle Programmierung der
Parameter des Instruments gestattet. Dabei
wie folgt vorgehen:
Upload
Durch diesen Vorgang werden die
Programmierungsparameter vom
Instrument geladen.
Download
Durch diesen Vorgang werden die
Programmierungsparameter auf das
Instrument geladen. Dazu die Registerkarte
mit der Bezeichnung „FPr" aufrufen und je
nach Fall die Befehle „UL" oder „dL"
wählen; die Bestätigung wird durch
Drücken der Taste „set" erteilt. Falls der
Vorgang ausgeführt wird, so erscheint „y",
falls er fehlschlägt, so erscheint „n".
ACTHUNG:
• UPLOAD: von Gerät auf Copy Card
• DOWNLOAD: von Copy Card auf
Gerät
