cod. 9IS42084
D
rel. 6/04

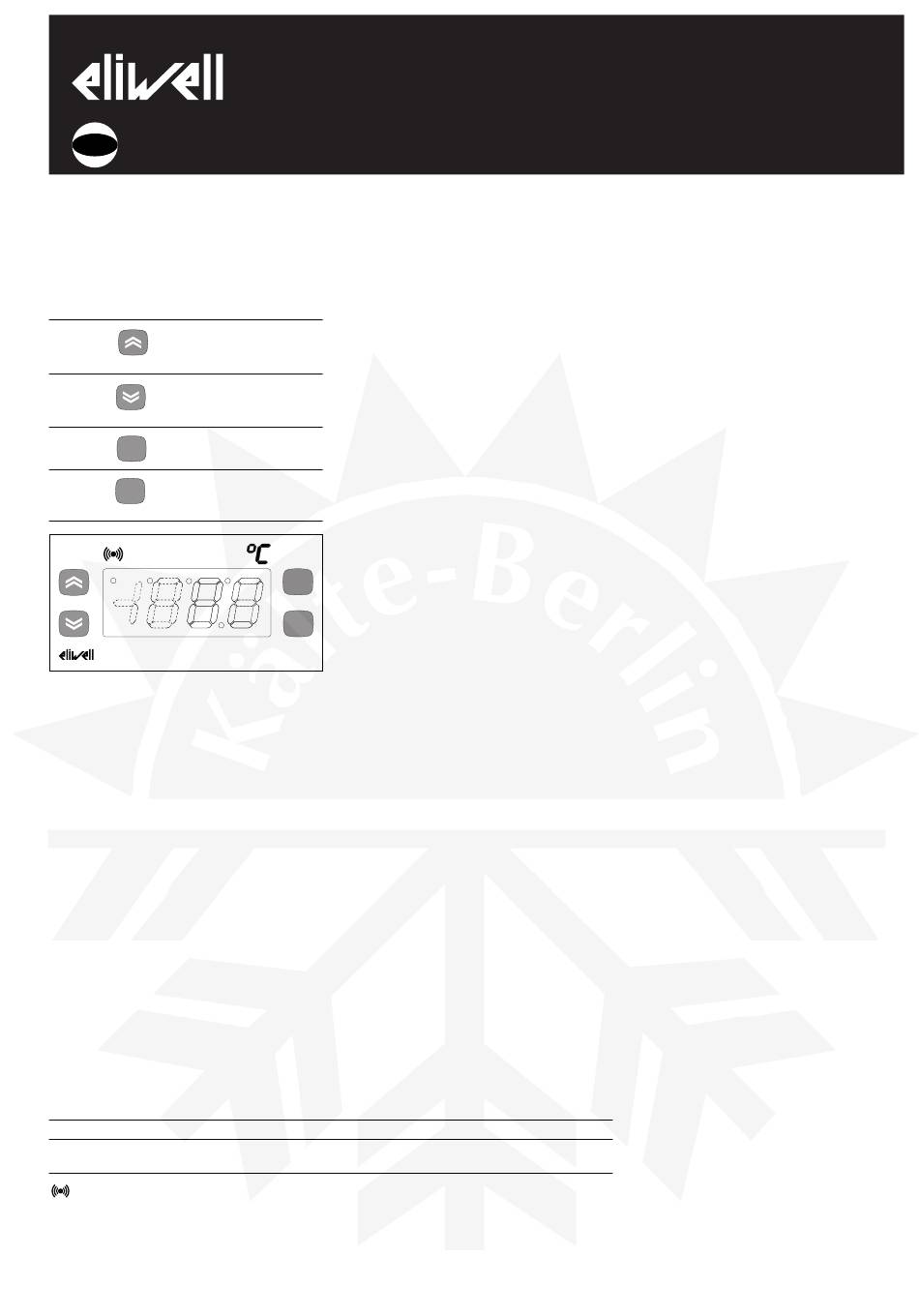

BENUTZERSCHNITTSTELLE
Der Benutzer verfügt über einen Display
sowie vier Tasten für die Kontrolle des Status
und die Programmierung des Instruments.
TASTEN UND MENÜS
Taste UP
Geht die Menüpositionen durch
Hebt die Werte an
Taste DOWN
Geht die Menüpositionen durch
Senkt die Werte
Taste fnc
Funktion ESC (Ausgang)
fnc
Taste Set
Zugang zum Sollwert
set
Zugang zum Menü
Bestätigt die Befehle
out
IC901
Beim Einschalten führt das Instrument einen Lamp
Test durch; für einige Sekunden blinken das Display
und die Leds zur Überprüfung des
ordnungsgemäßen Zustands. Das Instrument weist
zwei Hauptmenüs auf, das Menü
"Maschinenstatus" und das Menü
"Programmierung".
ZUGANG UND BENUTZUNG DER MENÜS
Die Ressourcen sind in Menüs organisiert, zu
denen man durch Drücken und sofortiges
Loslassen der Taste "Set" (Menü
"Maschinenstatus") oder durch Gedrückthalten
der Taste "Set" für mehr als 5 Sekunden
(Menü Programmierung") gelangt. Für den
Zugang zum Inhalt der einzelnen
Registerkarten, die durch das entsprechende
Label gekennzeichnet werden, einfach ein
weiteres Mal die Taste "Set" drücken. An die-
sem Punkt ist es möglich, den Inhalt der ein-
zelnen Registerkarten durchzugehen, ihn zu
LED
Position
Zugeordnete Funktion
out
Relais 1
Alarm
IC 901 A
elektronisches Thermostat mit einer Ausgangsstufe
Alarm
ändern oder die darauf vorgesehenen
Funktionen zu benutzen. Falls die Tastatur für
mehr als 15 Sekunden nicht betätigt wird
(Timeout) oder falls einmal die Taste "fnc"
gedrückt wird, so wird der letzte auf dem
Display angezeigte Wert bestätigt und man
kehrt zur vorausgehenden Anzeige zurück.
MENÜ MASCHINENSTATUS
(Siehe Aufbau des Menüs Maschinenstatus)
Zum Aufrufen des Menüs "Maschinenstatus"
die Taste "Set" drücken und sofort loslassen.
Falls keine Alarme vorliegen, so erscheint
das Label "SEt". Mit den Tasten "UP" und
"DOWN" könen die übrigen im Menü ent-
haltenen Registerkarten durchgegangen
werden, das heißt:
-AL: Registerkarte Alarme (falls vorhanden);
-Pb1: Registerkarte Wert Fühler 1;
-SEt: Registerkarte Einstellung der Sollwerte.
Einstellung Sollwert
f nc
Zum Aufrufen des Menüs "Maschinenstatus"
die Taste "Set" drücken und sofort loslassen.
Es erscheint das Label der Registerkarte
set
"Set". Zum Anzeigen des Sollwerts erneut
die Taste "Set" drücken. Der Sollwert
erscheint auf dem Display. Zum Ändern des
Sollwerts innerhalb von 15 Sekunden die
Tasten "UP" und "DOWN" betätigen. Falls
der Parameter LOC = y, so kann der
Sollwert nicht geändert werden.
Anzeige Fühler
Wenn das entsprechende Label vorhanden
ist, die Taste "Set" drücken; es erscheint das
Label des zugeordneten Fühlers.
MENÜ PROGRAMMIERUNG
(Siehe Aufbau des Menüs Programmierung)
Zum Aufrufen des Menüs "Programmierung" die
Taste "Set" für mehr als 5 Sekunden drücken. Falls
erforderlich wird das PASSWORD für den Zugang
verlangt (siehe Parameter "PA1") und
anschließend erscheint das Label der ersten
Registerkarte. Zum Durchgehen der übrigen regi-
sterkarten die Tasten "UP" und "DOWN" betätigen.
Zum Öffnen der registerkarte "Set" drücken. Es
erscheint das Label des ersten sichtbaren
Parameters. Zum Durchgehen der übrigen
Parameter die Tasten "UP" und "DOWN" benutzen,
Status
ON für Relais an (erregt); blinkend für verzögert,
Schutz oder Aktivierung blockiert
ON für Alarm aktiv; für Alarm stummgeschaltet.
zum Ändern des Parameters die "Set" drücken und
sofort wieder loslassen, den gewünschten Wert mit
den Tasten "UP" und "DOWN" einstellen und dann
mit der Taste "set" bestätigen und zum nächsten
Parameter übergehen.
ANMERKUNG: Es wird empfohlen, das
Instrument immer aus- und wieder einzuschal-
ten, wenn die Konfigurierung der Parameter
geändert worden ist, um Funktionsstörungen
der Konfigurierung und/oder der laufenden
Zeitsteuerung zu vermeiden.
PASSWORD
Das Password "PA1" gestattet den Zugang
zu den Programmierungsparametern. Bei
der Standardkonfigurierung ist das Password
nicht vorhanden. Zum Befähigen sowie zum
Zuordnen des gewünschten Werts das Menü
"Programmierung" auf der Registerkarte mit
dem Label "diS" aufrufen. Falls das Password
befähigt ist, so ist es beim Öffnen des
Menüs "Programmierung" sichtbar.
BENUTZUNG DER COPYCARD
Die Copy Card ist ein Zubehörgerät, das an
den seriellen Port vom Typ TTL angeschlos-
sen wird und die schnelle programmierung
der Parameter des Instruments gestattet. Der
Vorgang wird auf folgende Weise ausgeführt:
Fr-Format
Mit diesem Befehl ist es möglich, den Schlüssel
zu formatieren, was bei der ersten Benutzung
empfohlen wird. Achtung: Wenn der Schlüssel
programmiert worden ist, so werden bei
Benutzung des Parameters "Fr" alle eingegebe-
nen Daten gelöscht. Der Vorgang kann nicht
rückgängig gemacht werden.
UL-Upload
Mit diesem Vorgang werden die
Programmierungsparameter in das
Instrument geladen.
dL-Download
Mit diesem Vorgang werden die
Programmierungsparameter aus dem
Instrument heruntergeladen. Die Vorgänge
werden auf der Registerkarte mit dem Label
"FPr" vorgenommen; je nach Fall die Befehle
"UL", "dL" oder "Fr" wählen; die Befähigung
zum Vorgang wird mit der Taste "Set" erteilt.
Falls der Vorgang ausgeführt wird, so erscheint
"y", falls er fehlschlägt erscheint hingegen "n".
ANMERKUNG:
• UPLOAD: Instrument —> Copy Card
• DOWNLOAD: Copy Card —> Instrum.
