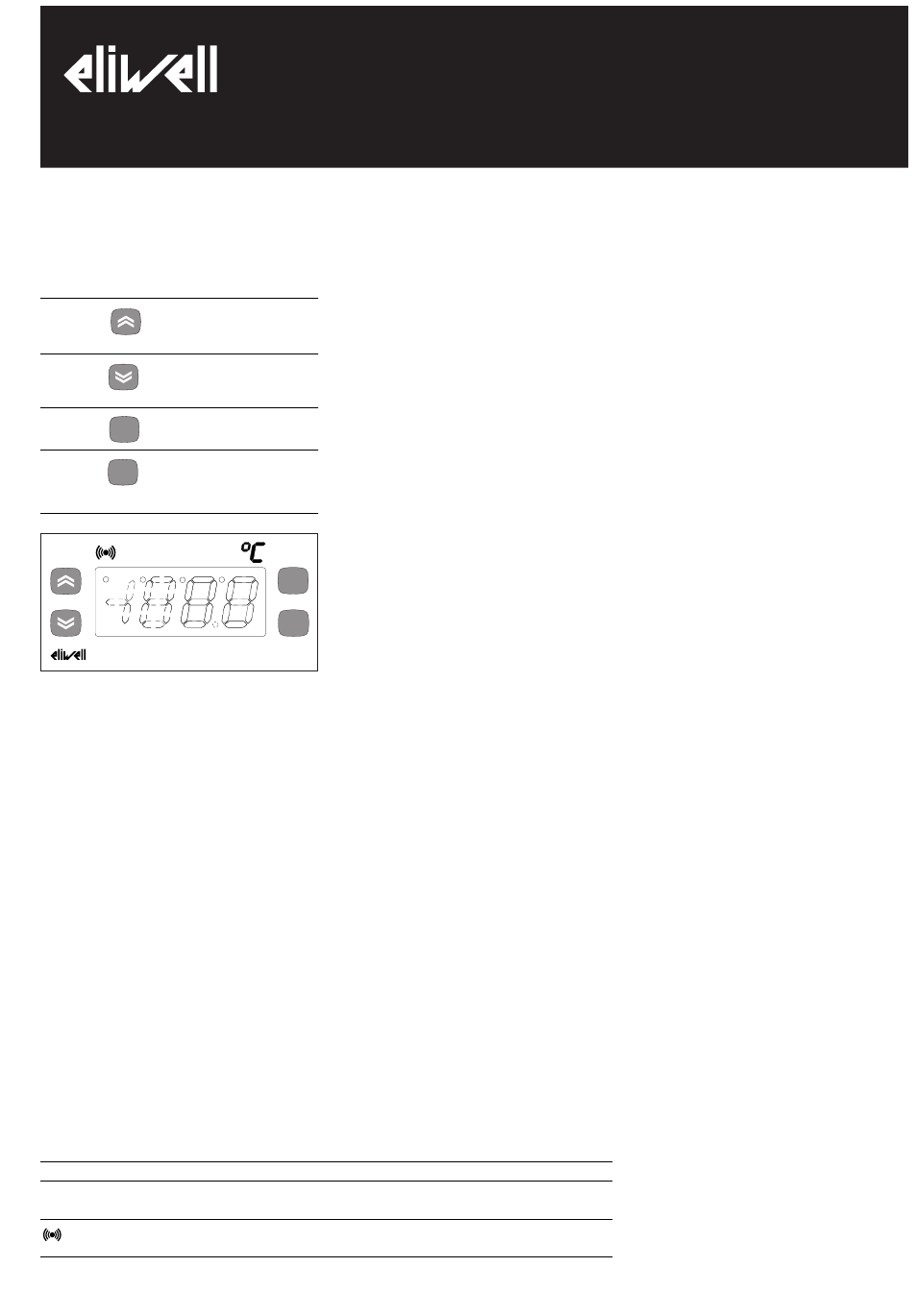

FACE AVANT

L'utilisateur dispose d'un afficheur et de
quatre touches pour le contrôle de l'état
et de la programmation de l'instrument.
TOUCHES ET MENU
Touche UP Fait défiler les rubriques du menu
Augmente les valeurs
Touche DOWN Fait défiler les rubriques du menu
Diminue les valeurs
Touche fnc Fonction ECHAPPER (sortie)
fnc
Touche set Touche set (Une simple impulsion
set
- Accède au point de consigne)
Accède aux paramètres
Confirme les commandes
out
IC901
A l'allumage, l'instrument procède à un
Lamp Test ; pendant quelques secondes,
l'afficheur et les Led clignotent (888), afin
de vérifier que ceux-ci sont intacts et en
bon état de fonctionnement. L'instrument
dispose de deux Menus principaux, le Menu
"Etat machine" et le Menu
"Programmation".
PROGRAMMATION DES PARAMETRES
On accède aux paramètres en tenant
enfoncée la touche "set" pendant plus de
5 secondes (menu "Programmation").
Pour faciliter la recherche des paramètres,
ceux-ci sont regroupés en 4 sous-menus;
CP (Liste des paramètres agissant sur la
sortie relais)
DiS (Liste des paramètres agissant sur l'af-
fichage)
CnF (Liste des paramètres pour la confi-
guration du type de sonde)
FPr (Liste des paramètres pour la copie
carte)
LED
Position Fonction associée
out Relais 1
Alarme
°C Point de consigne
IC 901
Thermostat avec affichage, 1 sortie relais
pour accéder au contenu de chaque sous-
menu, mis en évidence par l'étiquette cor-
respondante, il suffit d'appuyer une fois
sur la touche "set".
A ce stade, il est possible de faire défiler
le contenu de chaque répertoire avec les
touches UP et DOWS, de le modifier ou
d'utiliser les fonctions qui y sont prévues.
Pour sortir d'un niveau il suffit d'appuyer
sur la touche "Fnc" ou attendre pendant
plus de 15 secondes (time-out).
MENU ETAT MACHINE
(Voir Schéma Menu Etat Machine)
Dans ce menu il est possible de visualiser
et de modifier le point de consigne, visua-
liser la valeur de la sonde ainsi que les
alarmes actives; Pour entrer dans le menu
"Etat machine", il faut appuyer et relâcher
instantanément la touche "set".
S'il n'y a pas d'alarmes en cours, apparaît
l'étiquette "SEt". A l'aide des touches "UP"
f nc
et "DOWN", il est possible de faire défiler
les autres répertoires contenus dans le
menu, ces derniers étant:
set
-Pb1 : valeur sonde 1;
-SEt : programmation point de consigne
Pour visualiser la valeur du point de
consigne, appuyer à nouveau sur la touche
"set".
La valeur du point de consigne apparaît
sur l'afficheur. Pour faire varier la valeur il
faut agir, dans les 15 secondes qui suivent,
sur les touches "UP" et "DOWN".
Si le paramètre LOC = y , il n'est pas pos-
sible de modifier le point de consigne.
Visualisation valeur sonde
En présence du code "Pb1", en appuyant
sur la touche "set", la valeur de la sonde
apparaît.
MENU DE PROGRAMMATION
(Voir Schéma Menu de Programmation)
Pour entrer dans le menu
"Programmation", appuyer pendant 5
secondes sur la touche "set". Si c'est
prévu, le MOT DE PASSE d'accès sera
demandé (paramètre "PA1") et (si la pass-
word correcte est introduite) l'étiquette
du premier répertoire apparaîtra ensuite.
Si le mot de passe est erroné, l'afficheur
visualisera à nouveau l'étiquette PA1.
Pour faire défiler les autres sous menus,
Etat
ON pour compresseur allumé ; clignotant pour retard,
protection ou activation bloquée
ON pour alarme active; clignotant pour alarme acquittée
ON pour Programmation Set
agir sur les touches "UP" et "DOWN".
Pour entrer à l'intérieur du sous menu,
appuyer sur "set" L'étiquette du premier
paramètre visible apparaîtra. Pour faire
défiler les autres paramètres, utiliser les
touches "UP" et "DOWN"; pour modifier
le paramètre, enfoncer et relâcher "set",
ensuite, programmer la valeur voulue avec
les touches "UP" et "DOWN" et confirmer
avec la touche "set", passer ensuite au
paramètre suivant.
NOTE: Il est conseillé d'éteindre et ré allu-
mer le régulateur chaque fois que les
paramètres seront modifiés!
MOT DE PASSE (PASSWORD)
Le mot de passe vous permet de ver-
rouiller l'accès et la modification des para-
mètres. Dans la configuration standard, le
mot de passe n'est pas présent. Pour l'acti-
ver (programmer une valeur différente de
0) et lui attribuer la valeur souhaitée, il
faut entrer dans le menu
"Programmation", à l'intérieur du répertoi-
re portant l'étiquette "diS".
UTILISATION DE LA COPY CARD
La Copy Card est un accessoire qui, étant
connecté avec la porte sérielle de type
TTL, permet la programmation rapide des
paramètres de l'instrument. Les opérations
se font de la manière suivante:
UP - Upload
Cette opération permet de charger les
paramètres de programmation à partir de
l'instrument vers la copie carte.
DL - Download
Cette opération permet de charger les
paramètres de programmation de la copie
carte vers le régulateurs.
Les opérations s'effectuent en allumant le
répertoire identifié grâce à l'étiquette
"FPr" et en sélectionnant, selon le cas, les
commandes "UL" ou bien "dL"; l'accord
pour cette opération est donné en
appuyant sur la touche "set".
Si l'opération est réussie, apparaît "y", tan-
dis que "n" apparaît dans le cas d'une
opération ayant échoué.
NOTE:
• UPLOAD: instrument --> Copy Card
• DOWNLOAD: Copy Card --> instrument.
BLOCAGE DU CLAVIER
L'instrument prévoit, au moyen d'une pro-
grammation appropriée du paramètre
"Loc" (voir répertoire avec étiquette
"diS"), la possibilité de désactiver le fonc-
tionnement du clavier. Au cas où le clavier
serait bloqué, il reste possible d'accéder
aux paramètres des programmation en
appuyant sur la touche "set".
Il est en outre possible dans tous les cas
