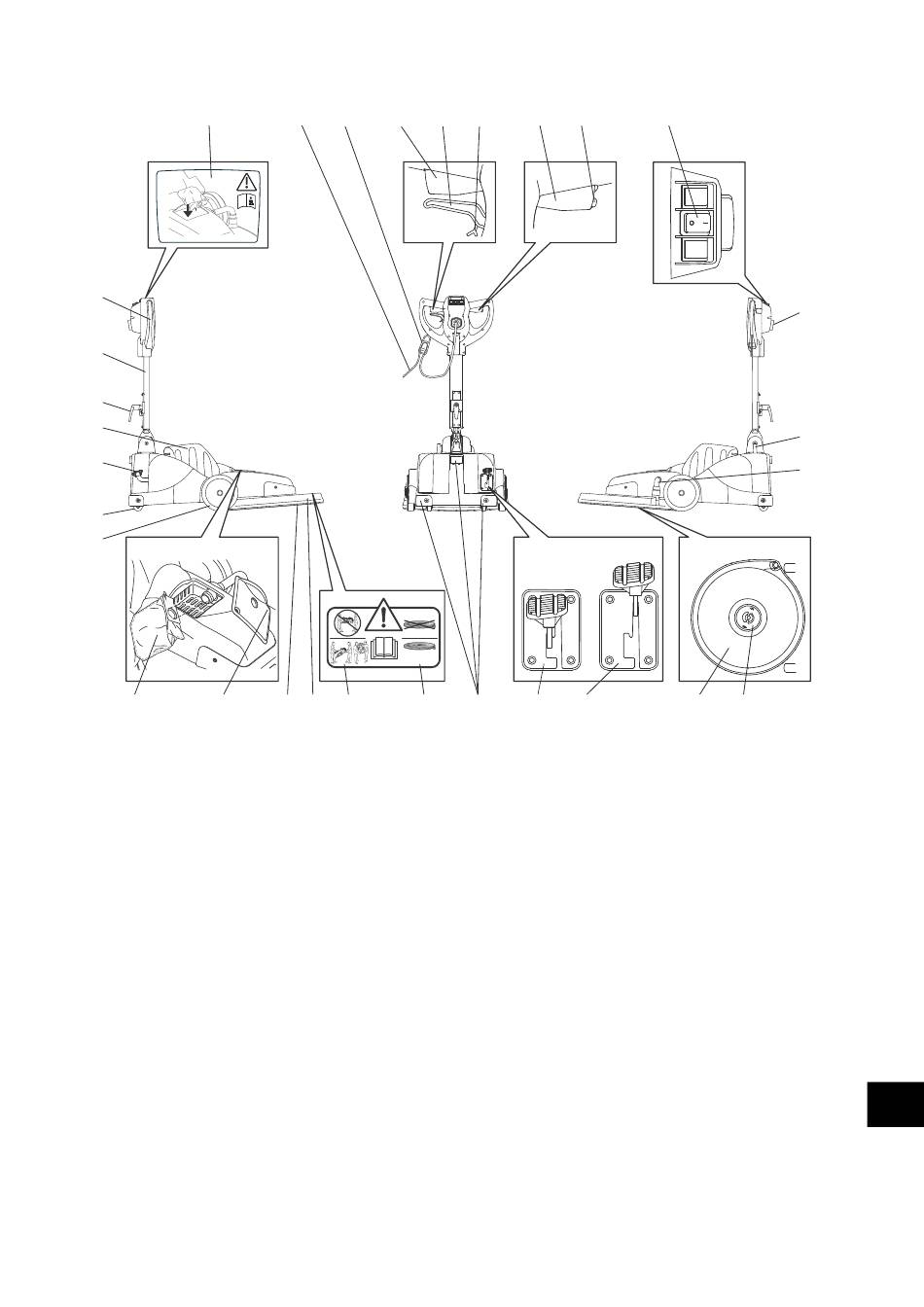

Konstruktionsöversikt
30
1
2
3
4
5
6
7
8
9
1
Maskinhandtag
2
Stålskena
3
Kabelhållare
4
Motorskydd
5
Fotpedal verktyg
6
Stödhjul
7
Transporthjul
8
Fiberdammpåse för engångsbruk
9
Skydd dammpåseutrymme
10 Verktyg (rondell)
11 Verktygsskydd
12 Varningstext för transport
13 Varningstext för rondelltyp
14 Skyddsprofil
15 Fotpedal parkeringsläge (verktyg uppe)
16 Fotpedal arbetsläge (verktyg nere)
17 Rondellhållare
18 Rondell fästning
19 Sugslang
20 Kabelgenomföring
21 Kabelingång (för UK och NA med speciell kontakt)
22 Huvudströmbrytare (På = 1/Av = 0)
23 Säkerhetsbrytare
24 Manöverspak höger (Motor På/Av)
25 Låsning av justeringsspak (för fri rörelse av
stålskenan)
26 Justering av lutningsläge av stålskenan.
27 Manöverspak vänster (Motor På/Av)
29
28
27
26 25
PAD
HIGH SPEED PAD
2000 rpm
min.
10 11
12
13
24
23
14
15
16
28 Sladdhållare
29 Nätkabel
30 Varningstext för insättning av fiberdammpåse
22
21
20
19
17
18
229
SV
