Aventics AV03 Montageanleitung Seite 14

Abbildungen: Ansicht variiert je nach Serie. / Figures: View varies according to the series. /
Figures : la vue peut varier en fonction de la série. / Immagini: la vista varia a seconda della serie /
Figuras: la vista varía según la serie. / Bilder: Vyn varierar beroende på serie.
1
2
1

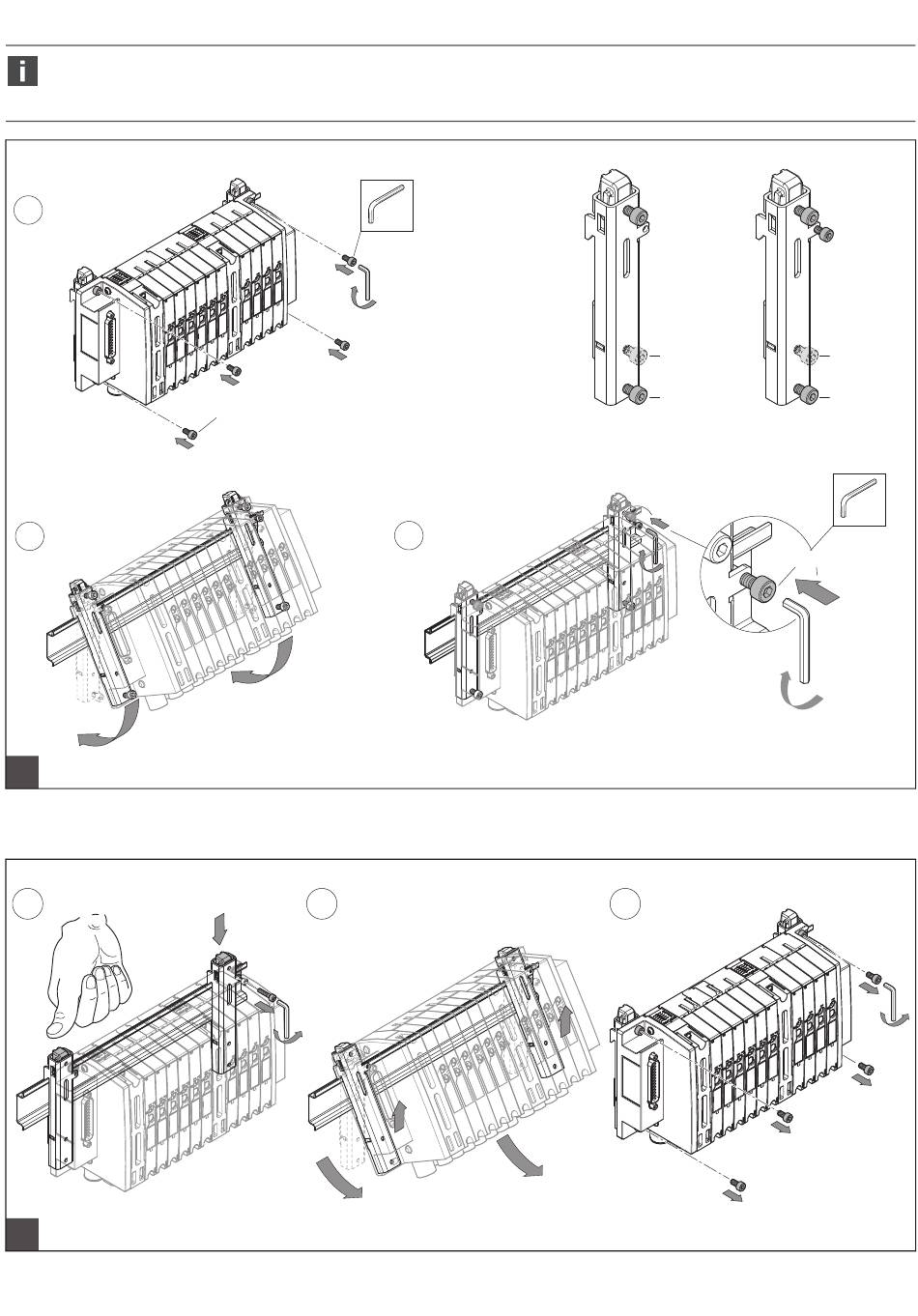

Ventilsystem auf der DIN-Schiene montieren / Mounting the VS on a DIN rail / Montage du VS sur rail DIN /
Montaggio del sistema valvole AV sulla guida DIN / Montaje del VS AV en la regleta soporte DIN / Montera VS AV på DIN-skenan
1
2
Ventilsystem von der DIN-Schiene demontieren / Removing the VS from the DIN rail / Démontage du VS du rail DIN / Smontaggio
del sistema valvole AV dalla guida DIN / Desmontaje del VS AV de la regleta soporte DIN / Demontera VS AV från DIN-skenan
2,5 ±0,2 Nm
1
(AV/AES: 4x M4 x 8 DIN 912)
(ES05: 4x M4 x 16 DIN 912)
2
3
AV03, AES
AV05, ES05
2
(M3 x 14 DIN 912)
3
AV03, AES
AV05, ES05
0,1 +0,05 Nm
