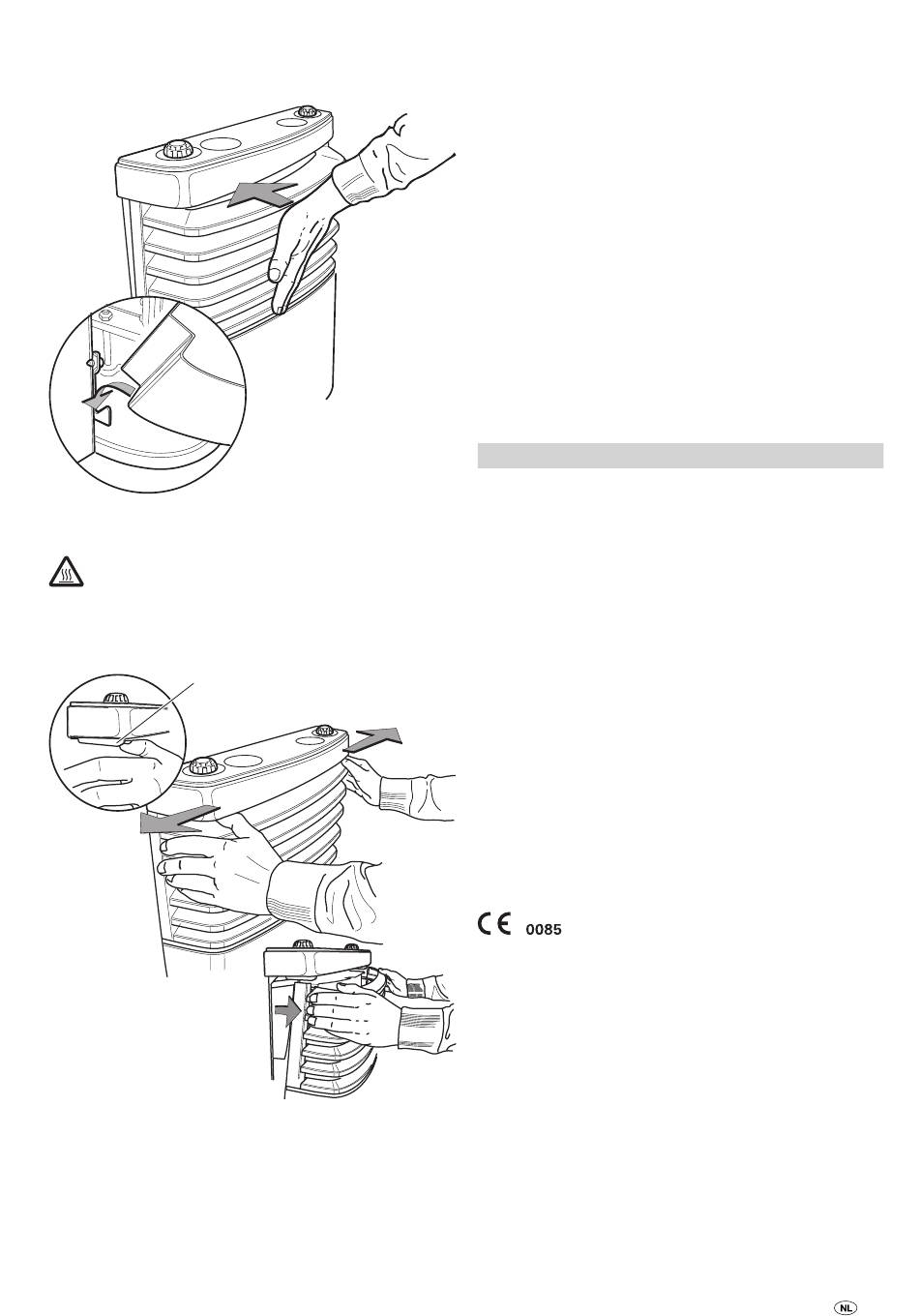

Ommanteling aanbrengen

Bekleding onderaan inhangen (1), indraaien (2) tot de vergren-
deling hoorbaar vastklikt. De stevige zitting controleren door
te trekken.
1

Ommanteling afnemen

De ommanteling alleen bij een uitgeschakelde en koude
verwarming afnemen.
Door de beide sluithendels (64) tegelijk naar buiten te trekken,
wordt de ommanteling ontgrendeld. Ze kan uitgedraaid en uit
de onderste steunen getild worden.
64

Functietest

Na de montage moet de dichtheid van de gastoevoer-
leiding volgens de drukdalingsmethode gecontroleerd
worden. Er moet een attest opgesteld worden (in Duitsland
bijv. volgens DVGW-werkblad G 607).
Uitvoering met verlichting
Na iedere totstandbrenging van de 12 V-spanningstoevoer
wordt de sensorelektronica van de verlichting geijkt. Dit kan
enkele seconden duren. Tijdens de ijking de afdekking niet
aanraken.
Daarna volgens de gebruiksaanwijzing alle functies van het
2
toestel controleren.
De gebruiksaanwijzing moet worden overhandigd aan de
voertuigbezitter.

Waarschuwingen

De stickers die bij het apparaat zitten, moeten door de techni-
cus of eigenaar van het voertuig op een voor iedere gebruiker
goed zichtbare plaats in het voertuig aangebracht worden!
Ontbrekende stickers kunnen bij Truma besteld worden.

Technische gegevens

(bepaald volgens EN 624 of Truma testvoorwaarden)
S 3004 / S 3004 P / S 5004
Gassoort
Vloeibaar gas (propaan / butaan)
Werkdruk
30 mbar (zie typeplaatje)
Nominaal warmtevermogen
S 3004 / S 3004 P: 3500 W
S 5004:
Gasverbruik
S 3004 / S 3004 P: 30 – 280 g/h
S 5004:
Bijkomende gegevens volgens EN 624
S 3004 / S 3004 P: Q
S 5004:
Bestemmingslanden
BE, BG, RO, DK, DE, EE, FI, FR, GB, UK, IS, IE, IT, LV, LT, LU,
MT, NL, NO, AT, PL, PT, SE, CH, SK, SI, ES, CZ, HU, CY
Bedrijfsspanning
1,5 V (ontstekingsautomaat met batterijwerking)
Stroomopname
225 mW (ontsteken)
Gewicht
S 3004 / S 3004 P: ca. 10,3 kg (zonder ventilator)
S 5004:
Technische wijzigingen voorbehouden!
6000 W
60 – 480 g/h
= 4,0 kW (Hs); 290 g/h; C
n
Q = 6,8 kW (Hs); 490 g/h; C
n
ca. 17,5 kg (zonder ventilator)
; I
51 3B/P
; I
51 3B/P
45
