Materialien
Ethernet-Kabel
Kabelbinder

3.1.3 Montageanweisungen

Der Regler ist für den Einbau in die Schalttafelfront vorgesehen. Max. Dicke der Schalttafel: 4,5 mm (0,18 Zoll).
Schalttafelausschnitt
• Breite: 218,5 mm (8,60 Zoll)
• Höhe: 158,5 mm (6,24 Zoll)
• Toleranz: ± 0,3 mm (0,01 Zoll)
1. Setzen Sie die Steuerung in die Schalttafel ein.

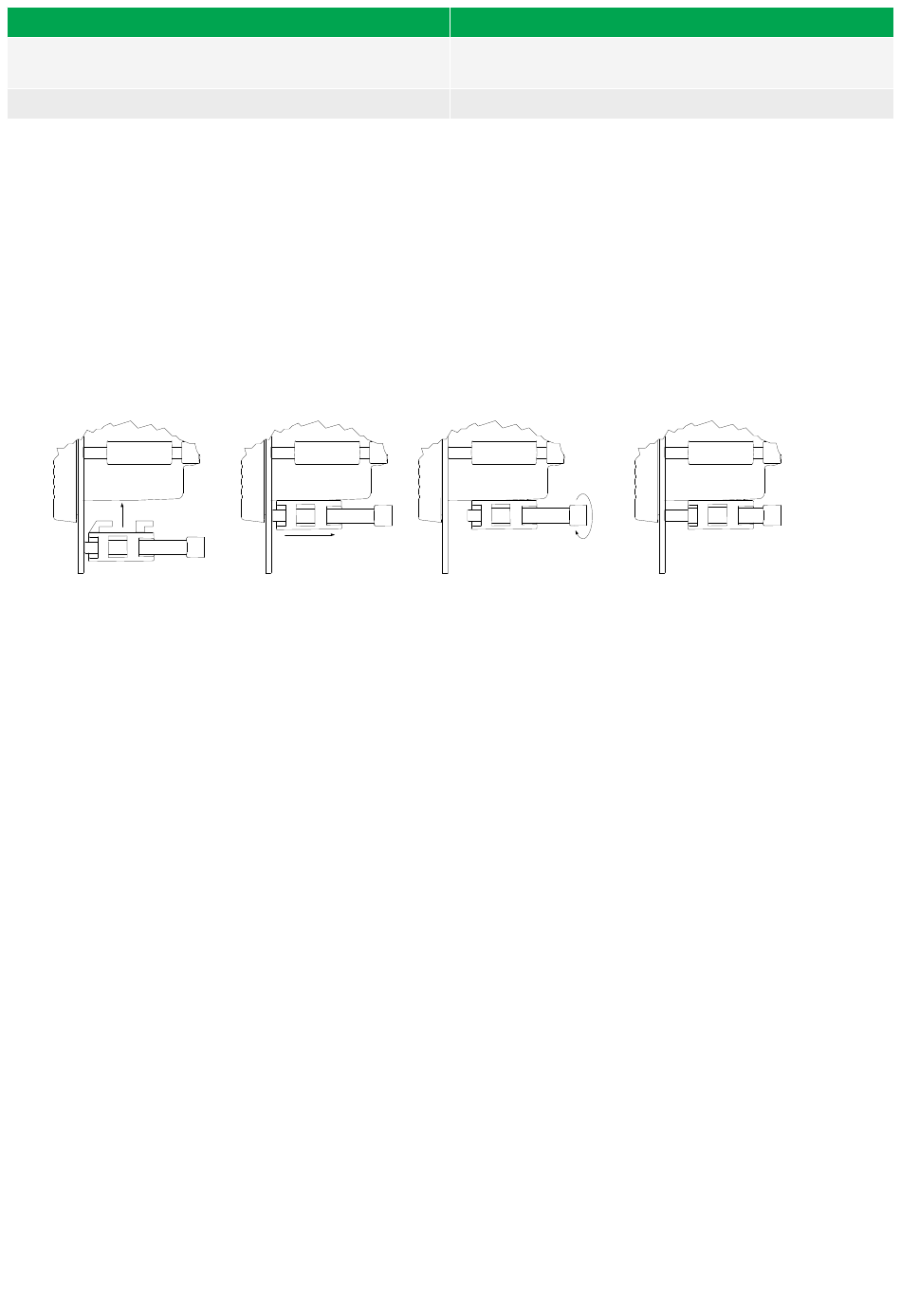

2. Setzen Sie die Schraubklemmen ein:
3.b.1
3. Ziehen Sie die Schraubklemmen mit 0,2 Nm an.
INSTALLATION INSTRUCTIONS 4189341185A DE
3.b.2
*Click*
Wird benutzt für
Verbindung der Kommunikation zwischen Steuerungen und/oder
externen Systemen
Fixierung der Verkabelung und des Ethernet-Kabels
3.b.3 3.b.4
