Helix M1000 Q4 Mobile

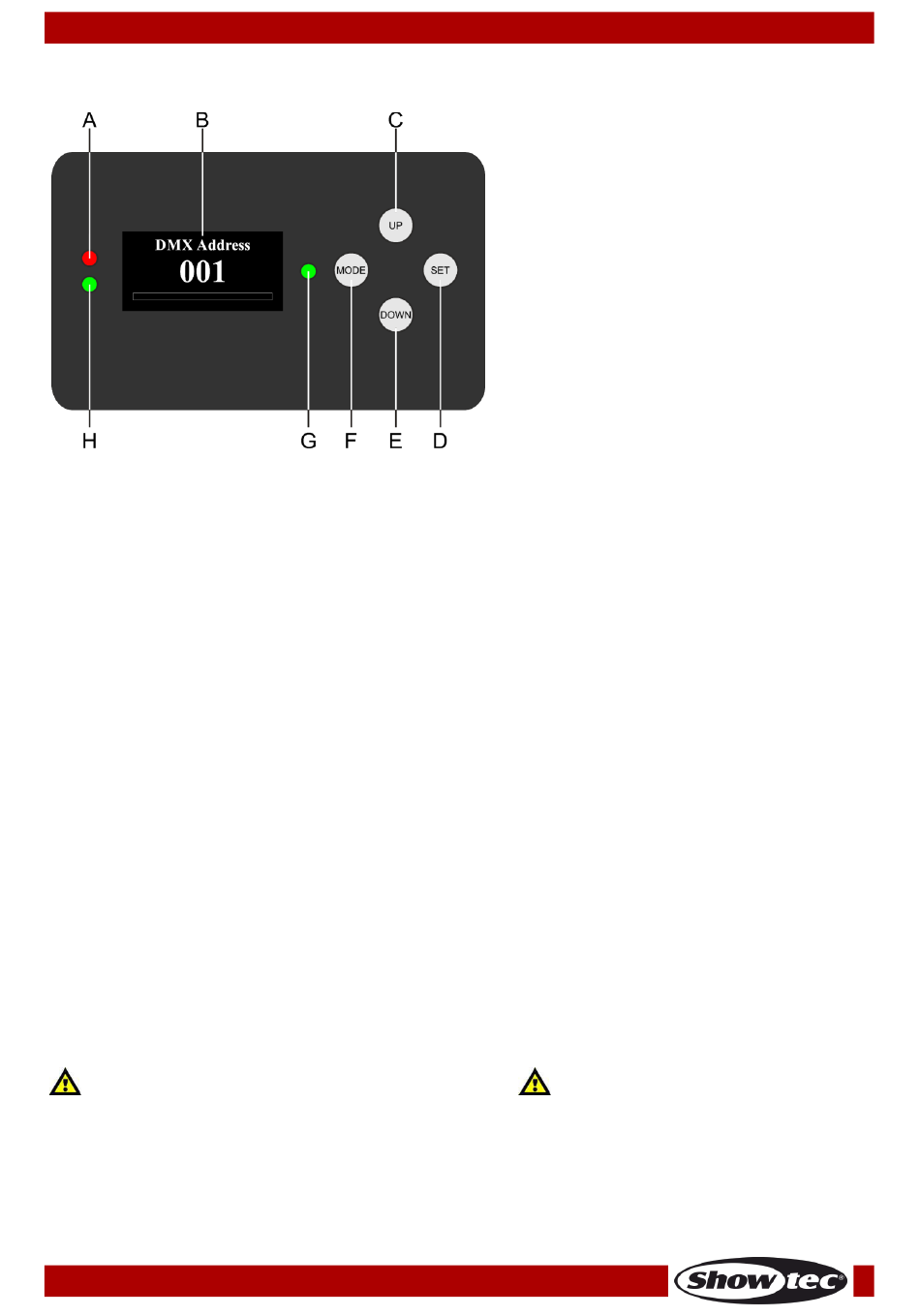

Bedienfeld
DMX-Steuermodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal.
(Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das
nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld auf der Rückseite können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der
erste Kanal, über den der Helix vom Controller angesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 10 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Helix verwenden.
Daher sollte die DMX-Adresse des ersten Helix 1 (001) sein; die DMX-Adresse des zweiten Helix sollte
1+10=11 (011) sein; die DMX-Adresse des dritten Helix sollte 11+10=21 (021) sein, etc. Stellen Sie sicher,
dass sich die Kanäle nicht überschneiden, damit jeder einzelne Helix korrekt angesteuert werden kann.
Wenn zwei oder mehreren Helix ähnliche Adressen zugewiesen werden, reagieren sie entsprechend
ähnlich.
Steuerung:
Nachdem Sie allen Helix eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Lichtpult steuern.
Hinweis: Beim Einschalten erkennt der Helix automatisch, ob er DMX -512-Daten empfängt. Es könnte
eines der folgenden Probleme vorliegen:
●
Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Geräts angeschlossen.
●
Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Display aus nach 30 Sekunden
Wenn 30 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert.
Halten Sie MODE und SET 3 Sekunden lang gedrückt, um das Display zu entsperren. Das Display wird nun
wieder aktiviert.
Bestellnummer: 43740
A) LED-Anzeige: Akku wird geladen
B)
OLED-Display
C) UP-Taste
D) SET-Taste
E)
DOWN
F)
MODE-Taste
G) LED-Anzeige für W-DMX
H)
LED-Anzeige: Akku voll geladen
Abb. 15
23
