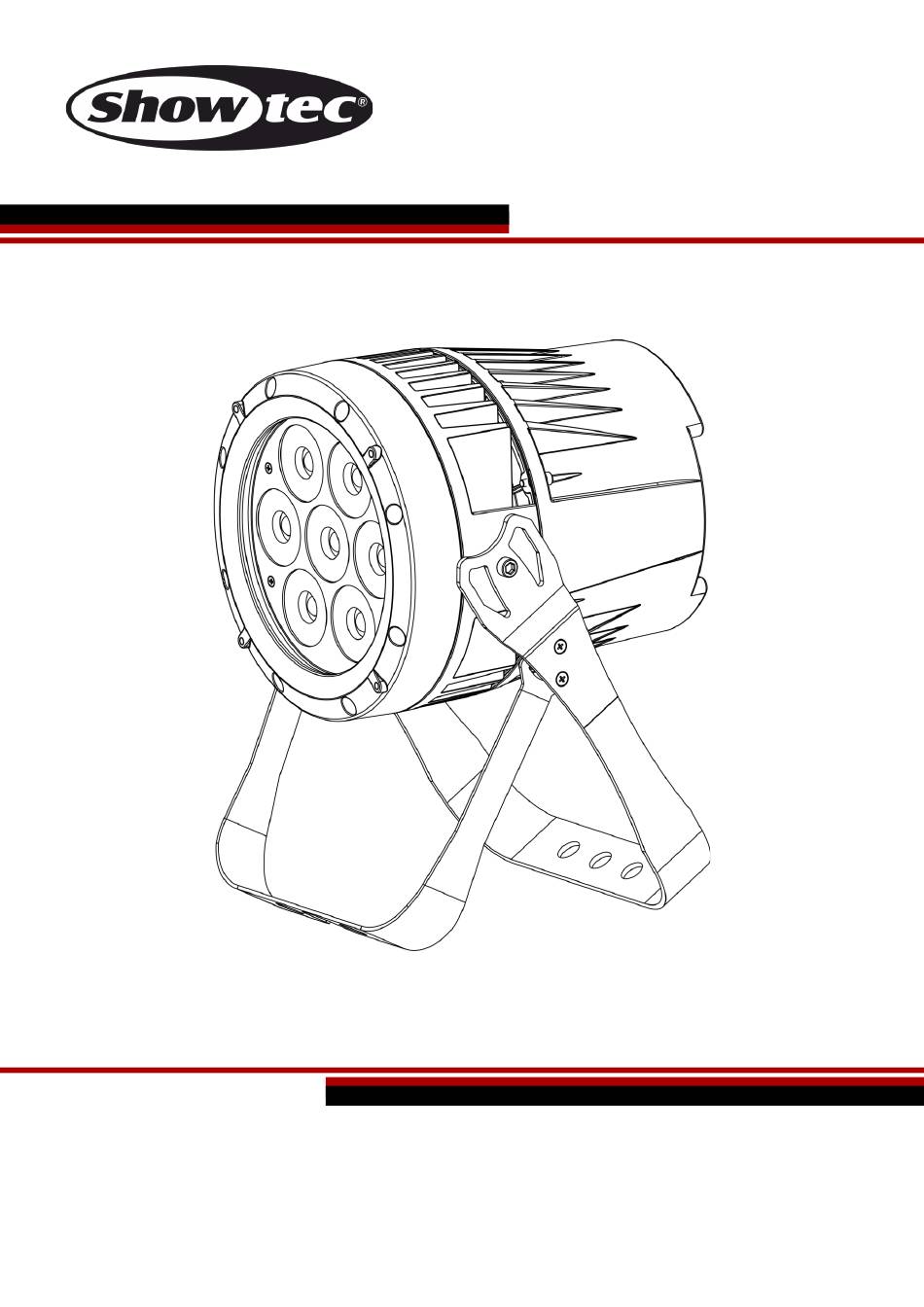

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH Spectral M1500 Zoom Q4 MKIII Bestellnummer: 43549 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Spectral M1500 Zoom Q4 MKIII Inhaltsverzeichnis Warnung ....................................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Montage ..................................5 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Vorderseite ..................................8 Rückseite ..................................9 Installation ................................... 9 Setup und Betrieb ................................ - Seite 3 Spectral M1500 Zoom Q4 MKIII 3 Kanäle (HSV) ................................27 7 Kanäle (AR2.Z) ...............................28 25 Kanäle (FULL) ...............................28 Wartung .....................................32 Fehlersuche ..................................33 Kein Licht ..................................33 Keine Reaktion auf DMX-Signale ..........................33 Technische Daten ................................35 Abmessungen ..................................36 Bestellnummer: 43549...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Spectral M1500 Zoom Q4 MKIII ● Netzkabel mit PowerCON True1- und Schuko-Stecker (1,5 m) ● Displayschutzabdeckung ●... - Seite 5 Spectral M1500 Zoom Q4 MKIII Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Spectral M1500 Zoom Q4 MKIII Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. -
Seite 7: Netzanschlüsse
Spectral M1500 Zoom Q4 MKIII Der Spectral kann auf dem Boden einer flachen Bühne positioniert oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 8: Rückgabe
Spectral M1500 Zoom Q4 MKIII Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 9: Beschreibung Des Geräts

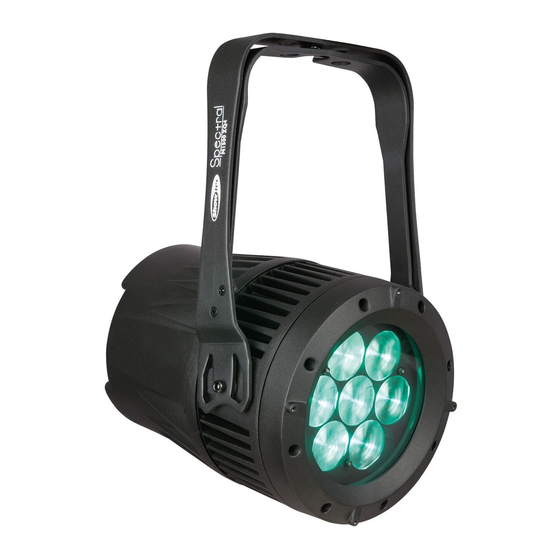

Spectral M1500 Zoom Q4 MKIII Beschreibung des Geräts Funktionen Der Spectral M1500 Zoom Q4 MKIII ist ein LED-Scheinwerfer mit hoher Leistung und hervorragenden Effekten. ● Eingangsspannung: 100-240 VAC, 50/60 Hz ● Leistungsaufnahme: 125 W ● Lichtquelle: 7 x RGBW-LEDs, 4-in-1, 20 W ●... -
Seite 10: Rückseite
09) Sicherheitsring Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Spectral M1500 Zoom Q4 MKIII. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Steuerungsmodi
Spectral M1500 Zoom Q4 MKIII Steuerungsmodi Es gibt 4 Modi: ● Statische Farben (manuell) ● Voreingestellte Programme (Auto) ● Master/Slave ● DMX-512 (3CH, 3CH, 4CH, 4CH, 5CH, 6CH, 7CH, 12CH, 17CH, 25CH) Ein Spectral (Statische Farben) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 12: Mehrere Spectrals (Dmx-Steuerung)
Spectral M1500 Zoom Q4 MKIII Mehrere Spectrals (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 13: Verbinden Der Geräte
6,0 m IP65 XLR/M 3-polig > XLR/F 3p. Neutrik FL7310 10 m IP65 XLR/M 3-polig > XLR/F 3p. Neutrik Der Spectral M1500 Zoom Q4 MKIII im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 43549... -
Seite 14: Bedienfeld
Spectral M1500 Zoom Q4 MKIII Bedienfeld A) LED-Display MENU-Taste C) ENTER-Taste D) UP-Taste DOWN-Taste Abb. 05 Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) -
Seite 15: Menü-Übersicht
Spectral M1500 Zoom Q4 MKIII Menü-Übersicht Bestellnummer: 43549... - Seite 16 Spectral M1500 Zoom Q4 MKIII Die Versionsnummer des Spectral M1500 Zoom Q4 MKIII wird nur beim Einschalten angezeigt! Bestellnummer: 43549...
-
Seite 17: Hauptmenü-Optionen
Spectral M1500 Zoom Q4 MKIII Hauptmenü-Optionen Statische Farben Voreingestellte Programme Master/Slave-Modus DMX-512-Modus DMX-Kanalmodi (Personalitys) Bearbeitungsmodus Einstellungen Weißeinstellungen/RGB-Kalibrierung/Kalibrierung zurücksetzen Zoomkalibrierung 1. Statische Farben In diesem Menü können Sie die statischen Farben einstellen. Drücken Sie UP/DOWN, bis auf dem Display angezeigt wird. -
Seite 18: Voreingestellte Programme
Spectral M1500 Zoom Q4 MKIII 2. Voreingestellte Programme In diesem Menü können Sie die voreingestellten Programme auswählen. Drücken Sie UP/DOWN, bis auf dem Display angezeigt wird, und drücken Sie dann ENTER, um das Menü zu öffnen. Drücken Sie UP/DOWN, um eines der 10 nicht bearbeitbaren voreingestellten Programme (AT.01- AT.10) oder eins der 10 Presets (PR.01-PR.10) auszuwählen, die im Bearbeitungsmodus bearbeitet... -
Seite 19: Bearbeitungsmodus
Spectral M1500 Zoom Q4 MKIII 6. Bearbeitungsmodus In diesem Menü können Sie eigene Shows erstellen. 01) Drücken Sie UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN das gewünschte benutzerdefinierte Programm aus. PR.01 – PR.10. -
Seite 20: Einstellungen
Spectral M1500 Zoom Q4 MKIII 7. Einstellungen In diesem Menü können Sie die Einstellungen des Geräts anpassen. 01) Drücken Sie UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Sie benötigen jetzt das Passwort, um auf das Menü zuzugreifen. -
Seite 21: Dimmer
Spectral M1500 Zoom Q4 MKIII 05) Wenn das Display anzeigt, sind die RGB-Einstellungen: 255, 255, 255. Die RGB-Werte werden nicht angepasst und der Scheinwerfer strahlt mit maximaler Intensität. 06) Wenn auf dem Display angezeigt wird, ist „RGB to White“ aktiv. Das bedeutet RGB = 255, 255, 255. -
Seite 22: Kurve
Spectral M1500 Zoom Q4 MKIII 7.9. Kurve In diesem Menü können Sie die Form der Dimmerkurve anpassen. 01) Drücken Sie UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN die gewünschte Dimmerkurve aus (CV1-CV3-OFF).Die Reihenfolge geht von schnell zu langsam und OFF. -
Seite 23: Kalibrierung Zurücksetzen
Spectral M1500 Zoom Q4 MKIII 8.3. Kalibrierung zurücksetzen 01) Drücken Sie ENTER, wenn auf dem Display angezeigt wird, um das Menü aufzurufen. 02) Geben Sie das Passwort ein: UP>DOWN>UP>DOWN und dann ENTER zur Bestätigung. 03) Ihre zuvor vorgenommenen Einstellungen wurden zurückgesetzt und auf dem Display wird OK angezeigt. - Seite 24 Spectral M1500 Zoom Q4 MKIII 216-220 White 4: 4900 K 221-225 White 5: 5600 K 226-230 White 6: 5900 K 231-235 White 7: 6500 K 236-240 White 8: 7200 K 241-245 White 9: 8000 K 246-250 White 10: 8500 K...
-
Seite 25: Kanäle (Tr16)
Spectral M1500 Zoom Q4 MKIII Kanal 11 – Zoom (Damit die Zoomfunktion in Kombination mit CH8 funktioniert, stellen Sie zuerst den Zoom ein, stellen Sie dann CH8 auf 0 und ändern Sie ihn dann wieder auf den ursprünglichen Wert. Der eingestellte... - Seite 26 Spectral M1500 Zoom Q4 MKIII 201-205 White 1: 3200 K 206-210 White 2: 3400 K 211-215 White 3: 4200 K 216-220 White 4: 4900 K 221-225 White 5: 5600 K 226-230 White 6: 5900 K 231-235 White 7: 6500 K...
-
Seite 27: Kanäle (Arc1)
Spectral M1500 Zoom Q4 MKIII Kanal 15 – Dimmgeschwindigkeit Voreingestellte Dimmgeschwindigkeit vom Gerätemenü 10-29 Linearer Dimmer 30-69 Nicht linearer Dimmer 1 (am schnellsten) 70-129 Nicht linearer Dimmer 2 130-189 Nicht linearer Dimmer 3 190-255 Nicht linearer Dimmer 4 (am langsamsten) Kanal 16 –... -
Seite 28: Kanäle (Ar2.D)
Spectral M1500 Zoom Q4 MKIII Kanal 4 - White 0-255 Schrittweise Einstellung White, von 0-100% 5 Kanäle (AR2.D) Kanal 1 – Lichtintensität 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) Kanal 2 – Red (CH1 muss zwischen 001-255 eingestellt sein... -
Seite 29: Kanäle (Ar2.Z)
Spectral M1500 Zoom Q4 MKIII 7 Kanäle (AR2.Z) Kanal 1 – Lichtintensität 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) Kanal 2 – Red (CH1 muss zwischen 001-255 eingestellt sein 0-255 Schrittweise Einstellung Red von 0-100% Kanal 3 – Green (CH1 muss zwischen 001--255 eingestellt sein... - Seite 30 Spectral M1500 Zoom Q4 MKIII Kanal 7 – Blue (mittige LED) (CH1 muss zwischen 001-255 eingestellt sein 0-255 Schrittweise Einstellung Blue von 0-100% Kanal 8 – Blue-Feineinstellung (mittige LED) (CH2 muss zwischen 001-255 eingestellt sein 0-255 Feineinstellung Blue von 0-100% Kanal 9 –...
- Seite 31 Spectral M1500 Zoom Q4 MKIII Kanal 18 – White-Feineinstellung (äußerer Kreis) (CH2 muss zwischen 001-255 eingestellt sein 0-255 White-Feineinstellung von 0-100% Kanal 19 – Makros (CH1 muss zwischen 001-255 eingestellt sein 0-10 Keine Funktion 11-30 Red 100 % / Green Up / Blue 0 %...
- Seite 32 Spectral M1500 Zoom Q4 MKIII Kanal 22 – Autogeschwindigkeit (CH21 muss zwischen 41-140 eingestellt sein 0-255 Geschwindigkeitssteuerung, von langsam nach schnell Kanal 23 – Dimmgeschwindigkeit Voreingestellte Dimmgeschwindigkeit vom Gerätemenü 10-29 Linearer Dimmer 30-69 Nicht linearer Dimmer 1 (am schnellsten) 70-129...
-
Seite 33: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Spectral M1500 Zoom Q4 MKIII von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 34: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. - Seite 35 Spectral M1500 Zoom Q4 MKIII Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom ● Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und ob die Kabel Geräte angeschlossen sind. funktionieren überhaupt nicht Hauptsicherung durchgebrannt. ● Geben Sie das Gerät an Ihren Showtec-Händler zurück.
-
Seite 36: Technische Daten
Spectral M1500 Zoom Q4 MKIII Technische Daten Modell: Showtec Spectral M1500 Zoom Q4 MKIII Eingangsspannung: 100-240 VAC, 50/60 Hz Leistungsaufnahme: 125 W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Geräte an Stromleitung @ 240 V: 12 Stk. Abmessungen: 255 x 225 x 360 mm (LxBxH) -
Seite 37: Abmessungen
Spectral M1500 Zoom Q4 MKIII Abmessungen Bestellnummer: 43549... - Seite 38 ©2022 Showtec...
