Helix M1000 Q4 Mobile
Mehrere Helix (Master/Slave-Steuerung)
01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141).
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
04) Betätigen Sie den Netzschalter EIN/AUS (08), um die Lichtausgabe zu aktivieren. Das Gerät darf nur
über den Akku mit Strom versorgt werden. Das True1 Pro Power Netzkabel darf nur zum Laden des
Akkus verwendet werden.
05) Verbinden Sie den Helix mit einem 5-poligen XLR-Kabel.
Die Steckerkontakte:

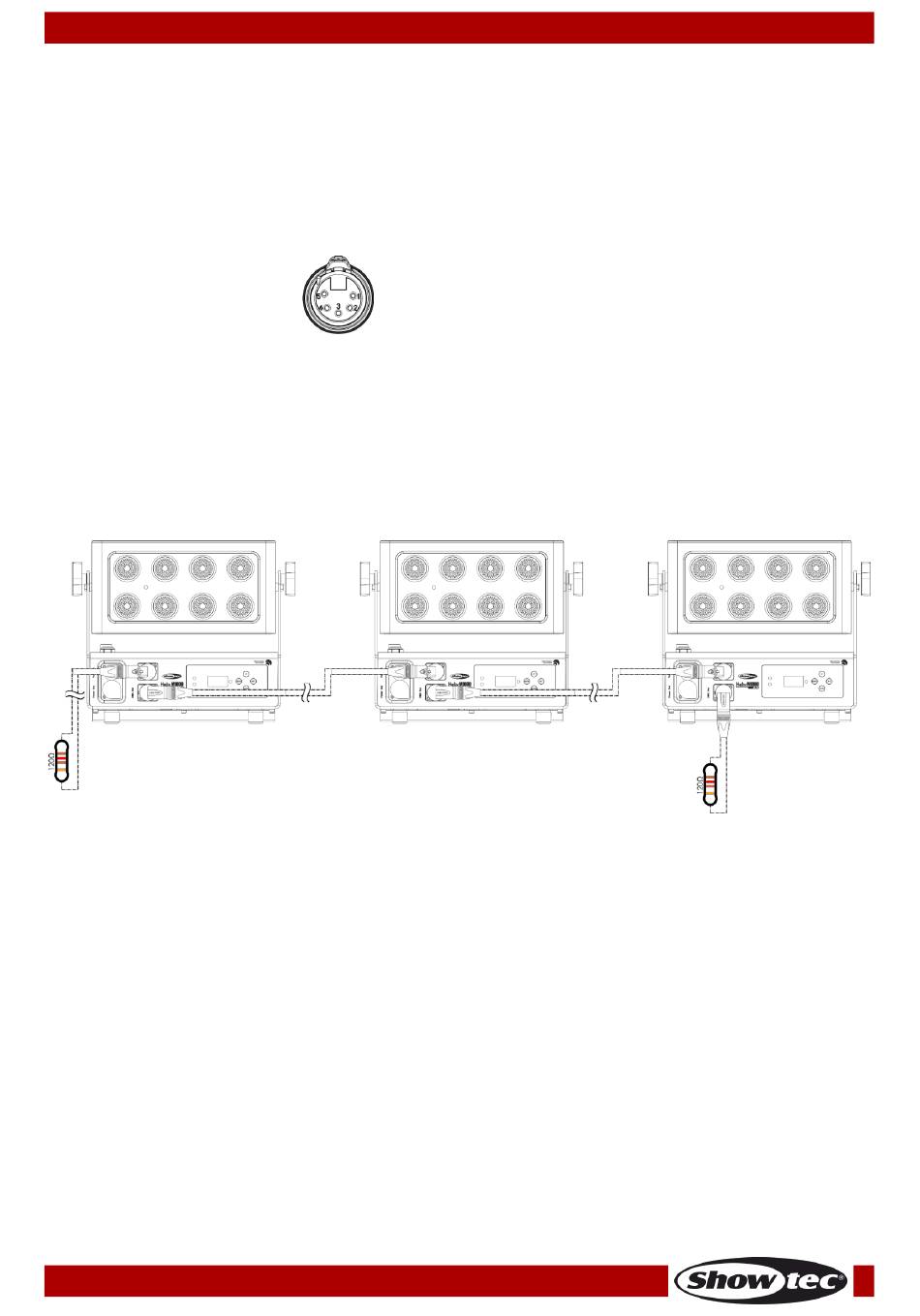

06) Verbinden Sie die Geräte wie in Abb. 10. Verwenden Sie ein DMX-Datenkabel, um den Ausgang
(OUT) des ersten Geräts mit dem Eingang (IN) des zweiten Geräts zu verbinden. Wiederholen Sie
diesen Vorgang, um das zweite und dritte Gerät ebenfalls anzuschließen. Betätigen Sie den
Netzschalter EIN/AUS (08) an allen Slave-Geräten, um die Lichtausgabe zu aktivieren. Mit dem
Mastergerät stehen Ihnen dieselben Funktionen wie auf Seite 29 beschrieben zur Verfügung. Das
bedeutet, dass Sie den gewünschten Betriebsmodus am Mastergerät einstellen können und dann
alle Slavegeräte genauso reagieren wie dieses Gerät.
Mehrere Helix (Master/Slave-Setup)
Bestellnummer: 43740
01)
Erdung
02)
Signal (-)
03)
Signal (+)
04)
N/C
05)
N/C
