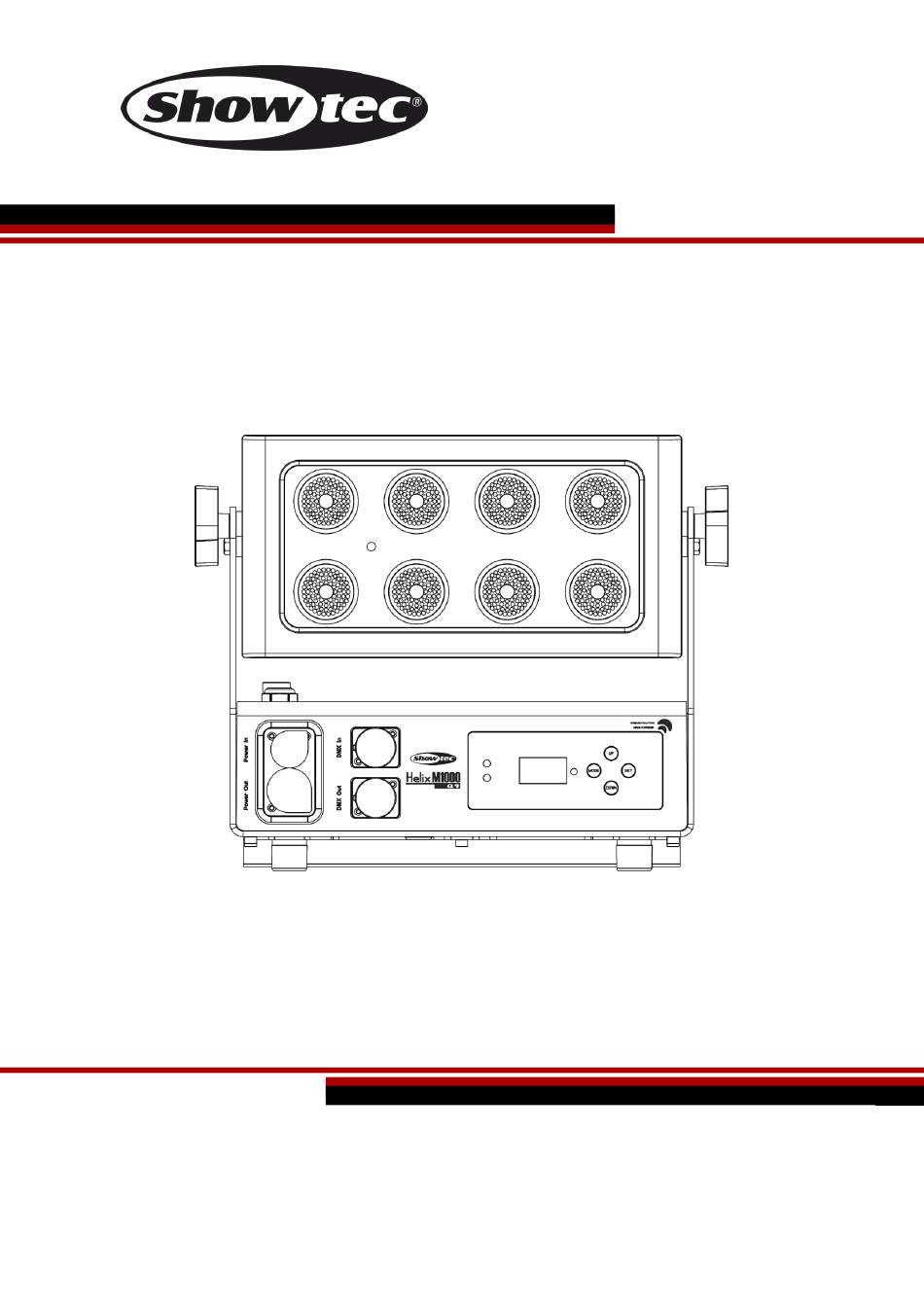

- Seite 1 HANDBUCH DEUTSCH Helix M1000 Q4 Mobile Bestellnummer: 43740 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Helix M1000 Q4 Mobile Inhaltsverzeichnis Warnung ....................................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Montage ..................................5 Netzanschlüsse ................................7 Rückgabe ..................................8 Reklamationen ................................8 Beschreibung des Produkts ............................. 9 Funktionen ..................................9 Übersicht ..................................10 Zurück .................................... 10 Installation ..................................11... - Seite 3 Helix M1000 Q4 Mobile 6.7. Kalibrierung ................................ 32 6.8. Verzögerte ausgabe ............................33 6.9. Werkseinstellungen ............................33 7. Information ................................33 DMX-Kanäle ................................. 34 4 Kanäle ..................................34 6 Kanäle ..................................34 10 Kanäle ................................... 35 Wartung .....................................37 Fehlersuche ..................................37 Kein Licht ..................................
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Helix M1000 Q4 Mobile ● Pro Power Netzkabel mit Schuko/True 1-Stecker (1,5 m) ●... - Seite 5 Helix M1000 Q4 Mobile Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden. - Seite 7 Helix M1000 Q4 Mobile Bestellnummer: 43740...
-
Seite 8: Netzanschlüsse
Helix M1000 Q4 Mobile Der Helix M1000 Q4 Mobile kann mit der mitgelieferten Montagehalterung auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle und einer Quick-Lock-Halterung an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! -
Seite 9: Rückgabe
Helix M1000 Q4 Mobile Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 10: Beschreibung Des Produkts

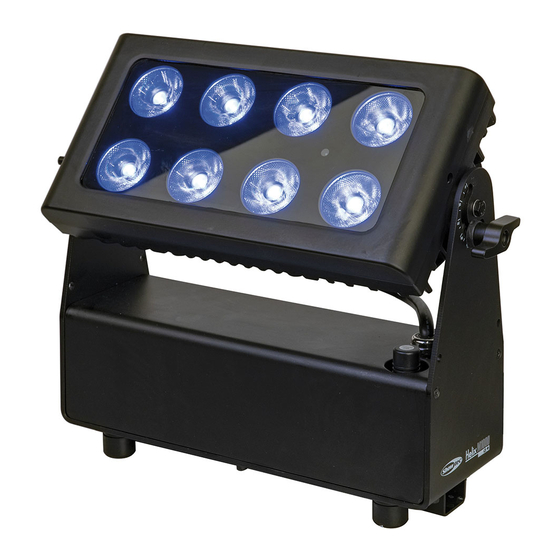

Beschreibung des Produkts Funktionen Der Helix M1000 Q4 Mobile ist ein vielseitiger, kabellos bedienbarer RGB-Washer. Der integrierte Lithium- Ionen-Akku und die intelligente Software bieten eine Betriebszeit von bis zu 15 Stunden, und das unabhängig von der Lichtausgabe. Wireless DMX und die Farbprogramme bieten eine ideale Lösung für jeden Anwendungsbereich. -
Seite 11: Übersicht
Helix M1000 Q4 Mobile Übersicht Abb. 01 01) 8x Prolight Opto 10 W RGBW 4-in-1-LEDs 02) Einstellschraube 03) 100-240 V True 1 Pro Power Netzeingang 04) 100-240 V True 1 Pro Power Netzausgang 05) 5-poliger DMX-Ausgang 06) 5-poliger DMX-Eingang 07) OLED-Display + Steuerungstasten Zurück... -
Seite 12: Installation
Helix M1000 Q4 Mobile Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Helix M1000 Q4 Mobile. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 13: Installation Des Flügeltors (43742)
Helix M1000 Q4 Mobile Installation des Flügeltors (43742) 01) Ziehen Sie auf beiden Seiten des Flügeltors an den federbelasteten Sicherungsschrauben, um den Mechanismus zu entriegeln. Abb. 04 02) Platzieren Sie das Flügeltor so auf dem Helix, dass die Flügeltorschrauben sich fest in den Montagelöchern des Helix befinden. -
Seite 14: Installation Des Tophats (43741)
Helix M1000 Q4 Mobile 04) Befestigen Sie das Flügeltor zusätzlich mit einem Sicherheitskabel am Helix. Abb. 06 Installation des Tophats (43741) 01) Ziehen Sie auf beiden Seiten des Tophats an den federbelasteten Sicherungsschrauben, um den Mechanismus zu entriegeln. Abb. 07 02) Platzieren Sie den Tophats so auf dem Helix, dass die Tophat-Schrauben sich fest in den Montagelöchern des Helix befinden. - Seite 15 Helix M1000 Q4 Mobile 03) Lösen Sie beide Sicherungsschrauben, um den Tophat zu fixieren. 04) Befestigen Sie das Flügeltor zusätzlich mit einem Sicherheitskabel am Helix. Abb. 09 Bestellnummer: 43740...
-
Seite 16: Setup Und Betrieb
Helix M1000 Q4 Mobile Setup und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 230V angeschlossen werden und umgekehrt. -
Seite 17: Mehrere Helix (Master/Slave-Steuerung)
Helix M1000 Q4 Mobile Mehrere Helix (Master/Slave-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. -
Seite 18: Mehrere Helix (Dmx-Steuerung)
Helix M1000 Q4 Mobile Mehrere Helix (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. -
Seite 19: Mehrere Helix (Wireless-Dmx-Steuerung)
Achten Sie darauf, dass der gekoppelte 2,4GHz-Signalsender ausgeschaltet ist, wenn sich das Gerät im Automodus befindet oder die voreingestellten Programme abgespielt werden. Der Helix M1000 Q4 Mobile kann nur als WDMX- Empfänger und nicht als WDMX-Sender dienen Verbinden Sie den Helix mit dem Wireless DMX-Sender Der Helix kann den Empfang nicht auf ein zufällig gewähltes Übertragungssignal abgleichen. -
Seite 20: Beispiel 1
Der Helix kann keine kabellosen Signale senden. Daher müssen die Helix Slave-Geräte immer mit einem DMX-Datenkabel verbunden werden. Der Helix M1000 Q4 Mobile kann nur als WDMX- Empfänger und nicht als WDMX-Sender dienen Wenn sich der Helix im DMX- oder Slave-Modus befindet, kann er DMX-Signale (CH1-512) von einer kabellosen Übertragung empfangen und diese gleichzeitig über ein DMX-Kabel (am DMX-Ausgang (05) -
Seite 21: Beispiel 2
Helix M1000 Q4 Mobile Beispiel 2 Der Showtec Operator Air (50726) sendet ein kabelloses Signal mit 512 Kanälen aus und der Helix empfängt dieses Signal. Verbinden Sie den Helix mit dem Wireless DMX-Sender Der Helix M1000 Q4 Mobile kann den Empfang nicht aktiv nach einem Übertragungssignal suchen. -
Seite 22: Aufladen Des Eingebauten Akkus
Helix M1000 Q4 Mobile Aufladen des eingebauten Akkus Das Gerät ist mit einem Lithium-Ionen-Akku ausgestattet (18,5 V/ 13 AH). 01) Schalten Sie das Gerät mit dem Netzschalter (08) aus. 02) Schließen Sie das True1 Pro Power Netzkabel an. 03) Während der Akku geladen wird, leuchtet die rote LED links neben dem Display. -
Seite 23: Verbinden Der Geräte
DAP Audio DMX-Endstecker, 3-polig. Bestellnummer FLA42. ● DAP Audio DMX-Endstecker, 5-polig. Bestellnummer FLA43. Hinweis: Wenn Sie den Helix M1000 Q4 Mobile im Freien verwenden möchten, müssen sie die dafür vorgesehenen speziellen XLR-Kabel dafür verwenden. FL83150 – 5-poliges Neutrik DMX-Kabel, XLR IP65 (1,5 m) FL8333 –... -
Seite 24: Bedienfeld
Helix M1000 Q4 Mobile Bedienfeld A) LED-Anzeige: Akku wird geladen OLED-Display C) UP-Taste D) SET-Taste DOWN MODE-Taste G) LED-Anzeige für W-DMX LED-Anzeige: Akku voll geladen Abb. 15 DMX-Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. -
Seite 25: Menü-Übersicht
Helix M1000 Q4 Mobile Menü-Übersicht Bestellnummer: 43740... - Seite 26 Helix M1000 Q4 Mobile Bestellnummer: 43740...
-
Seite 27: Hauptmenü-Optionen
Helix M1000 Q4 Mobile Hauptmenü-Optionen Beim Hochfahren zeigt das Display die aktuelle Softwareversion, die Temperatur und den Signaltyp an. 1. DMX-Einstellungen In diesem Menü können Sie die DMX-Adresse zuweisen, den gewünschten DMX-Modus auswählen und Wireless DMX aktivieren/deaktivieren. 01) Wählen Sie im Hauptmenü mit UP/DOWN „DMX“ aus. -
Seite 28: Kanäle
Helix M1000 Q4 Mobile 1.2. Kanäle In diesem Menü können Sie den gewünschten DMX-Kanalmodus einstellen. 01) Stellen Sie mit UP/DOWN den gewünschten DMX-Kanalmodus ein. Wählen Sie eine der 3 Optionen aus: ● 4 Kanäle ● 6 Kanäle ● 10 Kanäle 02) Drücken Sie SET, um die Auswahl zu bestätigen. -
Seite 29: Automodus
Helix M1000 Q4 Mobile 02) Drücken Sie SET, um das Menü aufzurufen. Auf dem Bildschirm erscheint nun: 03) Wählen Sie mit UP/DOWN eine der 4 Farben aus: Rot, Grün, Blau und Weiß. 04) Drücken Sie SET, um das Menü aufzurufen. -
Seite 30: Programm 01
Helix M1000 Q4 Mobile 4.1. Programm 01 01) Wenn Sie „Programm 01“ ausgewählt haben, wird Folgendes auf dem Display anzeigt: 02) Wählen Sie mit UP/DOWN eine der 2 Optionen aus: ● COLOR ● STROBOSKOP 03) Drücken Sie SET, um das gewünschte Menü zu öffnen. -
Seite 31: Einstellungen
Helix M1000 Q4 Mobile 6. Einstellungen In diesem Menü können Sie die Einstellungen des Geräts vornehmen. 01) Wählen Sie im Hauptmenü mit UP/DOWN „SETTINGS“ aus. 02) Drücken Sie SET, um das Menü aufzurufen. Auf dem Bildschirm erscheint nun: 03) Wählen Sie mit UP/DOWN eins der 9 Untermenüs aus: ●... -
Seite 32: Dimmgeschwindigkeit
Helix M1000 Q4 Mobile 6.2. Dimmgeschwindigkeit In diesem Menü können Sie die Dimmgeschwindigkeit einstellen. 01) Wählen Sie mit UP/DOWN „FAST“ oder „SMOOTH“ aus. 02) Drücken Sie SET, um die Auswahl zu bestätigen. 6.3. DMX-Ausfall In diesem Menü können Sie festlegen, wie das Gerät im Fall eines DMX-Ausfalls reagieren soll. -
Seite 33: Dmx-Synchronisation
Helix M1000 Q4 Mobile Hinweis: Nach der Einstellung der Betriebszeit wird die maximale Ausgabeleistung abhängig von der aktuellen Akkuladung beschränkt, damit das Gerät die vorgesehene Betriebszeit erreicht. Wenn die Akkukapazität jedoch zu gering bzw. die eingestellte Zeit zu lang ist, läuft das Gerät mit minimaler Leistung. -
Seite 34: Verzögerte Ausgabe
Helix M1000 Q4 Mobile 6.8. Verzögerte ausgabe In diesem Menü können Sie einstellen, wie viel Zeit verstreichen muss, bevor die Lichtausgabe aktiviert wird. 01) Wählen sie mit UP/DOWN die Ausgabeverzögerung aus. Der Einstellungsbereich geht in 30-Minuten- Schritten von 00H00M–24H00m. 02) Drücken Sie zur Bestätigung SET. Auf dem Display erscheint nun: 03) Wählen Sie mit UP/DOWN „ON“... -
Seite 35: Dmx-Kanäle
Helix M1000 Q4 Mobile DMX-Kanäle 4 Kanäle Kanal 1 – Rot 0-255 Schrittweise Rotanpassung, von dunkel nach max. Helligkeit Kanal 2 - Grün 0-255 Schrittweise Grünanpassung, von dunkel nach max. Helligkeit Kanal 3 - Blau 0-255 Schrittweise Blauanpassung, von dunkel nach max. Helligkeit Kanal 4 - Weiß... -
Seite 36: Kanäle
Helix M1000 Q4 Mobile 10 Kanäle Kanal 1 – Dimmer – Lichtintensität von dunkel nach hell Kanal 2 – Stroboskop CH1 muss geöffnet sein; CH3 oder CH4 oder CH7–10 müssen geöffnet sein – Keine Funktion – Zufällige Stroboskopfrequenz, von AUS nach hoch –... - Seite 37 Helix M1000 Q4 Mobile Kanal 4 – Farbwechsel/ Farbfluss CH1 muss geöffnet sein 0–15 Keine Funktion 16–31 Farbwechsel 1 32–47 Farbwechsel 2 48–63 Farbwechsel 3 64–79 Farbwechsel 4 80–95 Farbwechsel 5 96–111 Farbwechsel 6 112–127 Farbwechsel 7 128–143 Farbwechsel 8 144–159...
-
Seite 38: Wartung
Helix M1000 Q4 Mobile Wartung Der Helix M100 Q4 Mobile von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. - Seite 39 Helix M1000 Q4 Mobile Problem Mögliche Ursache(n) Lösung ● Überprüfen Sie, ob das Gerät Ein oder mehrere Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel Geräte angeschlossen sind. funktionieren ● Geben Sie das Gerät an Ihren überhaupt nicht Hauptsicherung durchgebrannt.
-
Seite 40: Technische Daten
Helix M1000 Q4 Mobile Technische Daten Modell: Showtec Helix M1000 Q4 Mobile Eingangsspannung: 100-240 AC, 50/60 Hz Leistungsaufnahme: 75 W DMX-Verbindung: 30 Stk. Abmessungen: 367 x 126 x 307 mm (LxBxH) Gewicht: 7,5 kg (mit Akku) Bedienung und Programmierung: Ausgabepole:... -
Seite 41: Abmessungen
Helix M1000 Q4 Mobile Abmessungen Bestellnummer: 43740... - Seite 42 Helix M1000 Q4 Mobile Bestellnummer: 43740...
- Seite 43 Helix M1000 Q4 Mobile Bestellnummer: 43740...
- Seite 44 ©2020 Showtec...
