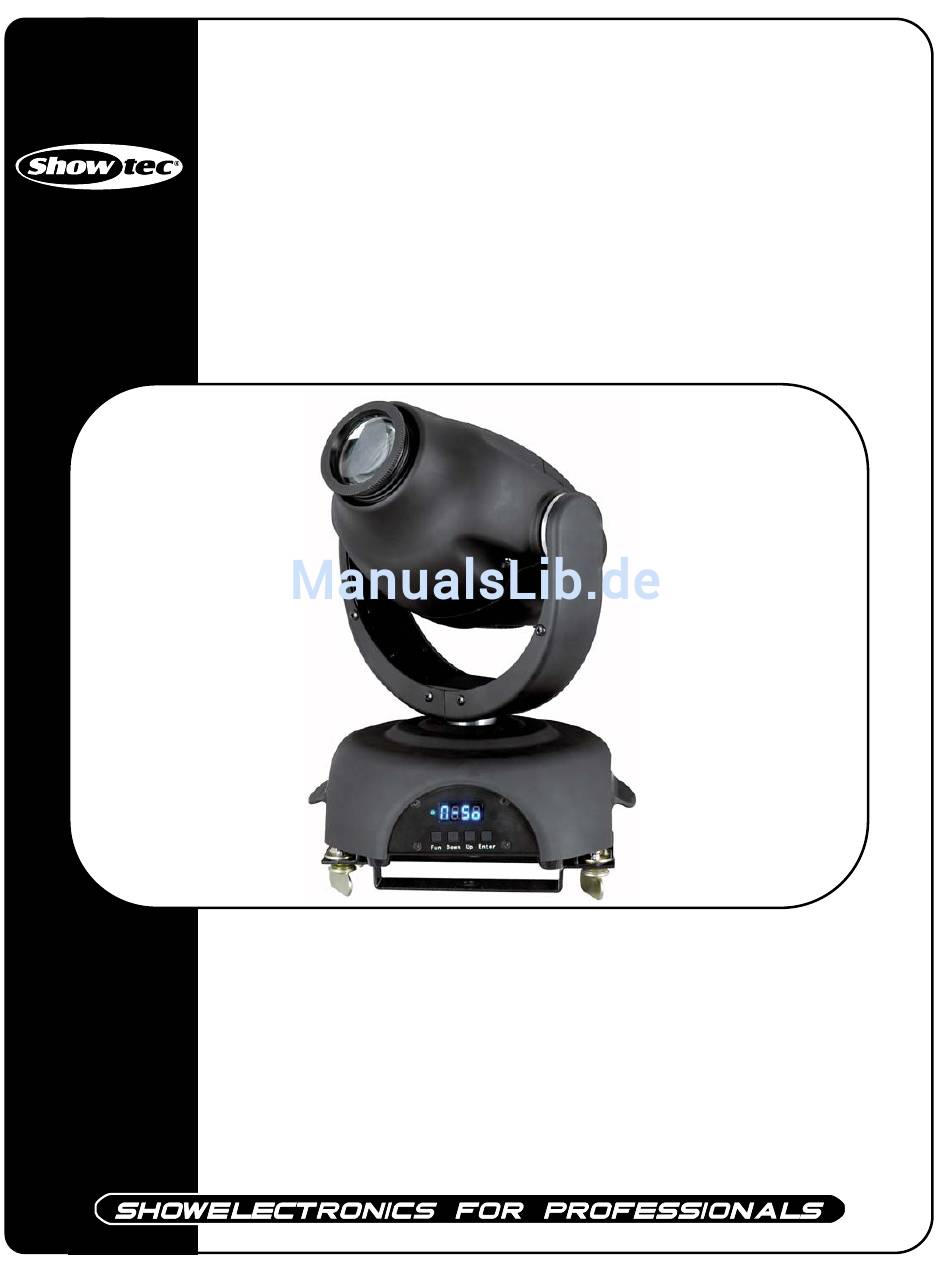

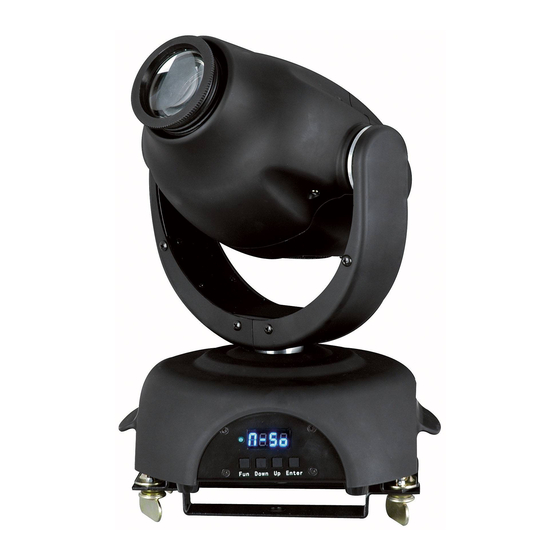

- Seite 1 MiniMax 250 ORDERCODE 40360...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem MiniMax viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info...
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec MiniMax Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Montage …………………………………………………………..……………..……………..……..……….. Gerätebeschreibung....…............……….……………………………… Features……………………….………………………………………………………….………………….…. Rückseite…………………………………………………...…...….……………….…………………...….…. Installation................…...…………………………………….…... Lampeninstallation.......……………………………………………………..…………..………… Aufstellung und Bedienung............……..…………………………….….. Ein MiniMax............…..………………………………………..……… Mehrere MiniMax’s...............………………………………….…….. DMX-Protokoll…...........……………………………………………………………. Steuereinheit ….....……........………………………………………………………. Steuerungs-Modus........………………………………………………………….…… DMX-Adressierung........……………………………………………………………..…… Funktionen der Steuereinheit........……………………………………………………… Erklärung der Menü-Codes......……………………………………………………………… Stand – alone Modus........…………………………………………………………………. -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! Vor öffnen,das Gerätes vom Netz trennen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten... -
Seite 5: Bestimmungsgemäße Verwendung
(z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •... -
Seite 6: Montage
VORSICHT! AUGENVERLETZUNGEN! Blicken Sie nie direkt in die Lichtquelle (gilt besonders für Epileptiker)! ANMERKUNGEN: • Dieses Gerät ist nicht für den Dauerbetrieb konzipiert. Konsequente Betriebspausen erhöhen die Lebensdauer des Gerätes. • Der Minimalabstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 1,3 Meter nicht unterschreiten! •... -
Seite 7: Montage Einer Schelle/Klemme An Der Unterseite Des Minimax-Moving-Head
Montage einer Schelle/Klemme an der Unterseite des MiniMax-Moving-Head 1. Befestigen Sie mit einer 8.8 (Minimum) M12 Schraube (oder: befestigen Sie mit einem 8.8 (Minimum) M12 Bolzen und einer Gegenmutter eine Klammer am Bügel, oder wie vom Hersteller der Klammer empfohlen, durch ein 13mm Loch im Bügel. 2. -
Seite 8: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Der Showtec MiniMax ist ein Movinghead mit hohem Output und großartigen Effekten. • 1 Farbrad mit 8 farbigen Gobos und offen • 1 rotierendes Goborad mit 7 Metallgobos plus offen • DMX-Steuerung über Standard DMX-Controller • 6/7 DMX-Steuerkanäle erforderlich •... -
Seite 9: Rückseite
Rückseite Abb. 2 3) DMX-Signalanschluß (OUT) 4) Stromkabel ON / OFF 6) DMX-Signalanschluß (IN) -
Seite 10: Installation
Installation Lampeninstallation Für den Showtec MiniMax brauchen Sie eine ELC 250 (ordercode 82401 / 80809G / 80809O / 80809P / 80814 / 80821) Lampe, die von allen namhaften Herstellern produziert wird. Benutzen Sie nur eine passende Lampe für Ihr Gerät. -
Seite 11: Mehrere Minimax's
Mehrere MiniMax’s 1. Befestigen Sie das Effektlicht an einem Träger (benutzen Sie einen für 30-kg ausgelegten C-Haken, der am MiniMax befestigt wird). Lassen Sie für die Luftzirkulation mindestens 1 Meter Platz nach allen Seiten. Verwenden Sie ein 3-p XLR-Kabel, um die MiniMax und andere Geräte anzuschließen. Die Pole: Erde Signal -... -
Seite 12: Dmx-Protokoll
DMX Protokoll Kanal 1 - Spiegelbewegung horizontal (Pan) Schieben Sie den Regler nach oben, um den Spiegel horizontal zu bewegen (PAN). Graduelle Spiegeleinstellung von einem Ende des Reglers zum anderen (0-255, 128-center). Der Spiegel kann um 510° Grad gedreht werden und stoppt in jeder gewünschten Position. Kanal 2 - Spiegelbewegung vertikal (Tilt) Schieben Sie den Regler nach oben, um den Spiegel vertikal zu bewegen (PAN). -
Seite 13: Steuerungs-Modus
Kanal 6 – Shutter / Dimmer / Strobe 0-15 Shutter geschlossen / Blackout 16-127 Dimmer, von geschlossen bis open (0-100%) 128-239 Strobe-Effekt, von langsam nach schnell (0-10 Blitze / Sek.) 240-255 Shutter offen Hinweis: Der MiniMax verfügt über 7 Kanäle, wenn Sie das Menü nchn auf 7 einstellen. Siehe Seite 12 (Menü-Einstellungen). -
Seite 14: Steuereinheit
DMX-Adressierung Die Steuereinheit auf der Frontseite der Basis ermöglicht Ihnen die Zuweisung der DMX-Scanner-Adressen, dies ist der erste Kanal von dem aus der MiniMax auf den Controller antwortet. Bitte denken Sie daran: Wenn Sie den Controller einsetzen verfügt das Geräte über 6 (oder 7) Kanäle. Wenn Sie mehrere MiniMax benutzen vergewissern Sie sich, dass Sie die DMX-Adressen richtig eingestellt haben. -
Seite 15: Funktionen Der Steuereinheit
Funktionen der Steuereinheit Kanal Modus 6 oder 7 Kanäle Abb. 6 Erklärung der Menü-Codes ADDR: So können Sie die Startadresse von 1-512 verändern. MODE: Auf diese Weise können Sie den Steuermodus verändern: M-DM = DMX-Modus: M-DM = DMX Mode M-SO = Musikgesteuerter Master M-AU = Stand-alone M-SL = musikgesteuerter Slave rPAN: This allows you to change the PAN direction: REV = Reverse... -
Seite 16: Stand-Alone Modus
Stand-alone Modus Stand-alone Bedienung kann einem einzelnen Scanner zugewiesen werden. Gehen Sie auf MODE und stellen Sie M-AU (Stand-alone) ein. Der Scanner spielt sein internes Programm Stand-alone-Steuerung kann auch einem einzelnen Scanner zugewiesen werden (der Scannerkann in den Master/Slave-Modus oder in den Controller-Modus gesetzt werden) oder mehreren Scannern, die synchron laufen. -
Seite 17: Kanal Einstellungen
Kanal Einstellungen Goborad und Farbrad Abb. 7 Abb. 8... -
Seite 18: Wartung
2. Das Gehäuse darf keine Verformungen aufweisen, Befestigungen und Installations-Spots. 3. Mechanische Teile wie Achsen und andere dürfen keine Gebrauchsspuren aufweisen. 4. Die elektrischen Stromkabel dürfen keine Schäden oder Materialermüdungen zeigen. Der Showtec MiniMax benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Sonst wird... -
Seite 19: Fehlersuche
Fehlersuche Kein Licht, keine Bewegung – Alle Produkte Diese Fehlersuchanleitung soll Ihnen helfen, einfache Probleme zu lösen. Wenn ein Problem auftritt, führen Sie die unten genannten Schritte in der Reihenfolge durch, bis eine Lösung gefunden ist. Sobald das Gerät richtig funktioniert, führen Sie keine weiteren Schritte durch. Wenn allerdings der Lichteffekt nicht richtig funktioniert, wenden Sie sich besser an einen Techniker. - Seite 20 Problem Mögliche Ursache(n) des Problems ·Hilfsmaßnahme Der Scanner hat keinen Strom ·Vergewissern Sie sich, dass der Strom Ein Scanner oder eingeschaltet ist und alle Kabel angeschlossen mehrere Scanner sind. sind komplett tot. Eine Sicherung ist durchgebrannt. · Wechseln Sie die Sicherung aus. Die Scanner setzen Der Controller ist nicht ·...
-
Seite 21: Produktbeschreibung
Signal output 3-pin XLR female Lampe Geeignete Lampen-Modelle*: Showtec ELC 24V 250W (50 hr) ordercode 82401 GE ELC 24V 250W (50 hr; 3400K) ordercode 80809G Osram ELC 24V 250W (50 hr) ordercode 80809O Philips ELC 24V 250W (35 hr; 3400K) ordercode 80809P Philips ELC 24V 250W (500 hr;...
