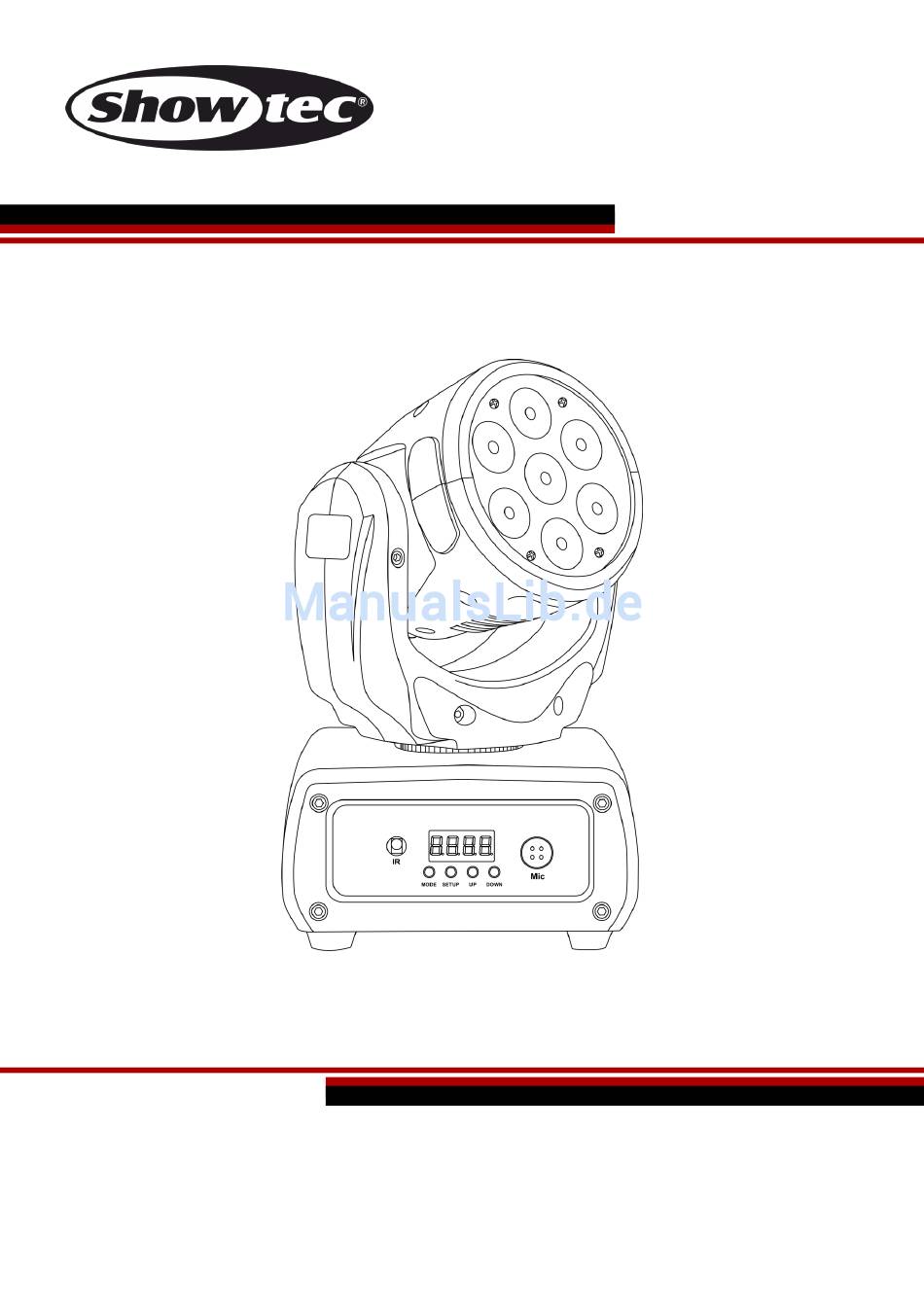

- Seite 1 HANDBUCH DEUTSCH Kanjo Wash RGB Bestellnummer: 45000 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Kanjo Wash RGB Inhaltsverzeichnis Warnung ....................................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Montage ..................................5 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Funktionen ..................................8 Übersicht ..................................9 Installation ................................... 9 Setup und Betrieb ................................ - Seite 3 Kanjo Wash RGB Technische Daten ................................24 Abmessungen ..................................25 Notizen ....................................26 Bestellnummer: 45000...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Kanjo Wash RGB ● Halterung mit Schrauben ● Schuko/IEC-Netzkabel, 1,5 m ●... - Seite 5 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Kanjo Wash RGB Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Geräts. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. Das Gerät fällt unter Schutzklasse I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. -
Seite 7: Netzanschlüsse
Kanjo Wash RGB Der Kanjo Wash RGB kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. -
Seite 8: Rückgabe
Kanjo Wash RGB Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Geräts
Kanjo Wash RGB Beschreibung des Geräts Funktionen Der Kanjo Wash RGB von Showtec ist ein kompakter und leistungsstarker LED Moving Head, der ausgezeichnete Washer-Effekte produziert. LED-Anzahl: 7 x 3-in-1 RGB 3W LEDs DMX-Betriebsarten: 8, 14 Strahlungswinkel: 25°... -
Seite 10: Übersicht
Kanjo Wash RGB Übersicht Abb. 01 Abb. 02 01) 7 x 3-in-1 RGB 3W LEDs 02) IR-Sensor 03) Mode-Taste 04) Setup-Taste 05) Up-Taste 06) Down-Taste 07) LCD-Display 08) Eingebautes Mikrofon 09) DMX-Eingang (IN), 3-polig 10) DMX-Ausgang (OUT), 3-polig 11) IEC-Netzeingang, Sicherung T3AL/250V 12) Erde HINWEIS: Um dieses Gerät richtig bedienen zu können, sind DMX-Kenntnisse erforderlich. -
Seite 11: Steuerungsmodi
Kanjo Wash RGB Steuerungsmodi Es gibt 4 Modi: Voreingestellte Programme Manueller Modus Master/Slave DMX512 (8CH oder 14CH) Ein Kanjo Wash RGB (voreingestellte Programme) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. -
Seite 12: Mehrere Kanjo Moving Heads (Dmx-Steuerung)
Kanjo Wash RGB Mehrere Kanjo Moving Heads (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. -
Seite 13: Verbinden Der Geräte
Kanjo Wash RGB Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
Kanjo Wash RGB Bedienfeld LCD-Display Mode-Taste Setup-Taste Up-Taste Down-Taste Abb. 05 DMX-Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Wenn das Gerät ein DMX-Signal empfängt, blinkt eine LED auf dem Display. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) DMX-Adresszuweisung Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 15: Menü-Übersicht
Kanjo Wash RGB Menü-Übersicht Bestellnummer: 45000... -
Seite 16: Hauptmenü-Optionen
Kanjo Wash RGB Hauptmenü-Optionen DMX-Adresse DMX-Kanäle (8CH oder 14CH) Voreingestellte Programme Langsam/Schnell/Musiktaktung/Slave Pan/Reverse Pan Tilt/Reverse Tilt Manuelle Farbeinstellung Statische Farben Stroboskop Geschwindigkeit Display/Reverse Display Pan 180⁰, 360⁰, 540⁰ Tilt 90⁰, 180⁰ Reset Werkseinstellungen laden 1. DMX-Adresse Wenn das Gerät ein DMX-Signal empfängt, blinkt eine LED auf dem Display. In diesem Menü... -
Seite 17: Musikgetakteter Modus 1
Kanjo Wash RGB 3.2 Musikgetakteter Modus 1 01) Wenn auf dem Display: angezeigt wird, drücken Sie SETUP. Auf dem Bildschirm erscheint nun: Das Gerät ist nun musikgetaktet und reagiert auf den Rhythmus der Musik. 3.3 Musikgetakteter Modus 2 01) Wenn auf dem Display: angezeigt wird, drücken Sie SETUP. -
Seite 18: Manueller Modus
Kanjo Wash RGB 6. Manueller Modus In diesem Menü können Sie manuell eine gewünschte Farbe einstellen. 01) Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. 02) Aktivieren Sie den gewünschten Modus mit den Up/Down-Tasten. Der Kanjo Wash RGB verfügt über 4 unterschiedliche manuelle Modi. 03) Drücken Sie SETUP, um den ausgewählten Modus zu aktivieren. -
Seite 19: Tilt-Modus
Kanjo Wash RGB 12. Tilt-Modus 01) Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. 02) Wählen Sie mit Up/Down einen der Tilt-Modi oder aus. Wenn auf dem Display: angezeigt wird, beträgt der Tilt-Bereich 90º. Wenn auf dem Display: angezeigt wird, beträgt der Tilt-Bereich 180º. -
Seite 20: Dmx-Kanäle
Kanjo Wash RGB DMX-Kanäle 8 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Movinghead horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Movinghead kann 540° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 2 –... - Seite 21 Kanjo Wash RGB Kanal 7 – Stroboskop (CH6 muss zwischen 001-255 eingestellt sein 0-255 Stroboskopeffekt, von langsam nach schnell (0-20Hz) Kanal 8 – Rotintensität (CH6 muss zwischen 001 -255 eingestellt sein 0-255 Rot von 0 – 100% Kanal 9 – Grünintensität (CH6 muss zwischen 001 -255 eingestellt sein 0-255 Grün von 0 –...
-
Seite 22: Wartung
Kanjo Wash RGB Wartung Der Kanjo Wash RGB von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. -
Seite 23: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Siehe Seite 21 für nähere Informationen zum Auswechseln der Sicherung. 04) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. - Seite 24 Geräte sind völlig eingeschaltet ist und dass die Kabel tot. angeschlossen sind. Hauptsicherung durchgebrannt. ● Geben Sie das Gerät an Ihren Showtec- Händler zurück. Die Geräte starten Der Controller ist nicht ● Schließen Sie den Controller an. korrekt neu, aber angeschlossen.
-
Seite 25: Technische Daten
Kanjo Wash RGB Technische Daten Modell: Showtec Kanjo Wash RGB Eingangsspannung: 100-240 VAC, 60/50Hz Antriebsstrom: 350mA Leistungsaufnahme: 43W bei Höchstleistung DMX-Verbindung: 30 Stk Sicherung: T3A / 250V Abmessungen: 169 x 156 x 270 mm (LxBxH) Gewicht: 2,52 kg Bedienung und Programmierung:... -
Seite 26: Abmessungen
Kanjo Wash RGB Abmessungen Bestellnummer: 45000... - Seite 27 Kanjo Wash RGB Notizen Bestellnummer: 45000...
- Seite 28 ©2014 Showtec...
