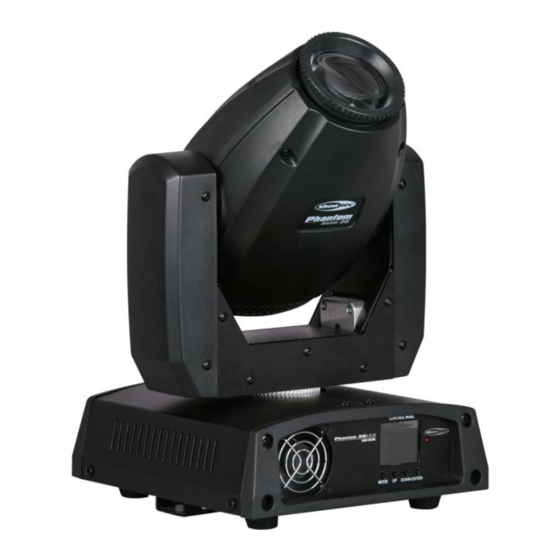

- Seite 1 Phantom 20 LED Beam ORDERCODE 40182 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der Phantom 20 LED Beam von Showtec sorgt auf jeder Veranstaltung für beste Unterhaltung. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Produkt wird Ihnen bei der Umsetzung der gewünschten Effekte helfen.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Phantom 20 LED Beam™ Anleitung Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Übersicht ..................................7 Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................ -
Seite 4: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec Phantom 20 LED Beam mit IEC-Stromkabel, 0,9m • 1 Halterung zum Anbringen an einen Traversenrahmen • Sicherheitsring • Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 5 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
ACHTUNG! AUGENSCHÄDEN! Schauen Sie niemals direkt in die Lichtquelle. (besonders Epileptiker)! Bestimmungsgemäßer Gebrauch • Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. • Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 Meter. •... -
Seite 7: Netzanschlüsse
Anbringen einer Halterung auf der Unterseite des Geräts Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. -
Seite 8: Rückgabe
Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Geräts
Beschreibung des Geräts Leistungsmerkmale Der Showtec Phantom 20 LED Beam ist ein Movinghead mit hoher Leistung und hervorragenden Effekten. • Eingangsspannung: 100-240 VAC, 50/60 Hz • Leistungsaufnahme: Max. 65W bei Höchstleistung • LED-Antriebsstrom: 5A • DMX-Steuerung mit einem Standard-DMX-Controller • Auswählbare Pan-Bereiche, 540° / 360° / 180°... -
Seite 10: Rückseite
3-poliger DMX-Ausgang (OUT) Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Phantom 20 LED Beam. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Steuerungsmodi
Steuerungsmodi Es gibt 4 Modi: • Selbstständig (voreingestellte Programme) • Musiktaktung • Master/Slave • DMX512 (12 Kanäle ADVANCED oder 9 Kanäle BASIC) Ein Phantom (voreingestellte Programme) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 12: Mehrere Phantoms (Dmx-Steuerung)
Mehrere Phantoms (DMX-Steuerung) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 2. Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). Verbinden Sie die Phantom-Geräte und andere Geräte mit einem 3-p XLR-Kabel. Verbinden Sie die Geräte so wie in (Abb. -
Seite 13: Verbinden Der Geräte
• DAP-Audiokabel für anspruchsvolle Anwender. Außergewöhnliche Audio-Eigenschaften und Verbindungsstück von Neutrik®. Artikelnummer FL71150 (1,5m.), FL713 (3m.), FL716 (6m.), FL7110 (10m.). Der Phantom 20 LED Beam kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. -
Seite 14: Bedienfeld
Bedienfeld Abb. 5 A. LCD-Display D. Down-Taste B. MODE-Taste E. ENTER-Taste C. Up-Taste Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen und sie sind mit einem Controller verbunden. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) DMX-Adresszuweisung Mit dem Bedienfeld auf der Vorderseite des Sockels können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 15: Menü-Übersicht
Menü-Übersicht... -
Seite 16: Hauptmenü-Optionen
Hauptmenü-Optionen DMX-Adresse DMX-Modus / Voreingestellte Programme / Musiktaktung / Master/Slave-Modus Audioempfindlichkeit / Pan + Tilt/Pan- + Tiltinversion / Display/invertiertes Display / Pan- + Tiltwinkel Systeminformationen DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. 1) Drücken Sie Mode/Esc, bis das Display anzeigt. -
Seite 17: Voreingestellter Programm-Modus
Voreingestellter Programm-Modus Der Phantom verfügt über 4 voreingestellte Programme. 1) Drücken Sie auf MODE, bis das Display anzeigt und drücken Sie dann auf ENTER, um das Menü zu öffnen und die Einstellungen zu ändern. 2) Verwenden Sie UP/DOWN, um eins der 4 Programme auszuwählen. DMX Advanced/Basic-Modus 1) Wenn auf dem Display: angezeigt wird, drücken Sie ENTER, um das Menü... -
Seite 18: Advanced-Modus
Advanced-Modus Der Phantom 20 Beam verfügt über 6 erweiterte Einstellungsmöglichkeiten. 1) Drücken Sie auf MODE, bis das Display anzeigt, und drücken Sie dann auf ENTER, um das Menü zu öffnen und die Einstellungen zu ändern. 2) Verwenden Sie UP/DOWN, um die 6 Einstellungen auszuwählen. Audioempfindlichkeit 1) Wenn auf dem Display: angezeigt wird, können Sie die Audioempfindlichkeit einstellen. -
Seite 19: System Information
System Information In diesem Menü werden der aktuelle Betriebsmodus, die DMX-Adresse und die aktuelle Softwareversion angezeigt. 1) Drücken Sie auf MODE, bis das Display anzeigt, und drücken Sie dann ENTER, um das Menü zu öffnen und Ihre Einstellungen anzusehen. Ändern des Passworts Das ist eine zusätzliche Funktion. -
Seite 20: Dmx-Kanäle
DMX-Kanäle 12 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Movinghead horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Movinghead kann 540° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 2 –... -
Seite 21: Kanal 8 - Lichtintensität (Dimmer)
Kanal 8 - Lichtintensität (Dimmer) 0-255 Von Schwarz bis maximale Helligkeit Kanal 9 – Shutter / Stroboskop (Dimmer muss geöffnet sein Geschlossen Shutter geöffnet 8-76 Stroboskopeffekt, von langsam nach schnell (0-10 Blitze/Sek.) 77-145 Pulsierender Stroboskopeffekt, von langsam nach schnell 146-215 Zufälliger Stroboskopeffekt, von langsam nach schnell (0-10 Blitze/Sek.) 216-255 Shutter geöffnet... -
Seite 22: Kanäle
9 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Movinghead horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Movinghead kann 540° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 2 –... -
Seite 23: Kanal 8 - Voreingestellte Programme + Musikgetaktete Programme
Kanal 7 - Kanalfunktionen Keine Funktion 10-14 Blackout während Pan/Tilt-Bewegung 15-19 Blackout während Farbrad-Bewegung 20-24 Blackout während Bewegung des Goborads 25-29 Blackout während Pan/Tilt/Farbrad-Bewegung 30-34 Blackout während Pan/Tilt/Goborad-Bewegung 35-39 Blackout während Goborad/Farbrad-Bewegung 40-44 Blackout während Pan/Tilt/Goborad/Farbrad-Bewegung 45-69 Keine Funktion 70-74 Reset nach 5 Sekunden 75-79 Keine Funktion... -
Seite 24: Kanaleinstellungen
3. Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen. 4. Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Phantom 20 LED Beam von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. -
Seite 25: Sicherung Austauschen
1. Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 2. Die LEDs. Geben Sie den Phantom 20 LED Beam an Ihren Showtec-Händler zurück. 3. Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 23 für nähere Informationen zum Auswechseln der Sicherung. - Seite 26 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom. • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und dass die Kabel Geräte sind völlig angeschlossen sind. tot. Hauptsicherung durchgebrannt. • Ersetzen Sie die Sicherung. Die Geräte Der Controller ist nicht •...
-
Seite 27: Technische Daten
Technische Daten Modell: Showtec Phantom 20 LED Beam Eingangsspannung: 100-240 VAC, 50/60Hz Leistungsaufnahme: Max. 65W bei Höchstleistung Sicherung F2A / 250V Abmessungen: 205 x 214 x 273 mm (BxTxH) Gewicht: 4,7 kg Bedienung und Programmierung Ausgangspole (OUT): Pol 1 Erde, Pol 2 (-), Pol 3 (+) Setup und Adresszuweisung: LED-Bedienfeld Pan/Tilt-Auflösung: 8-16 Bit...
