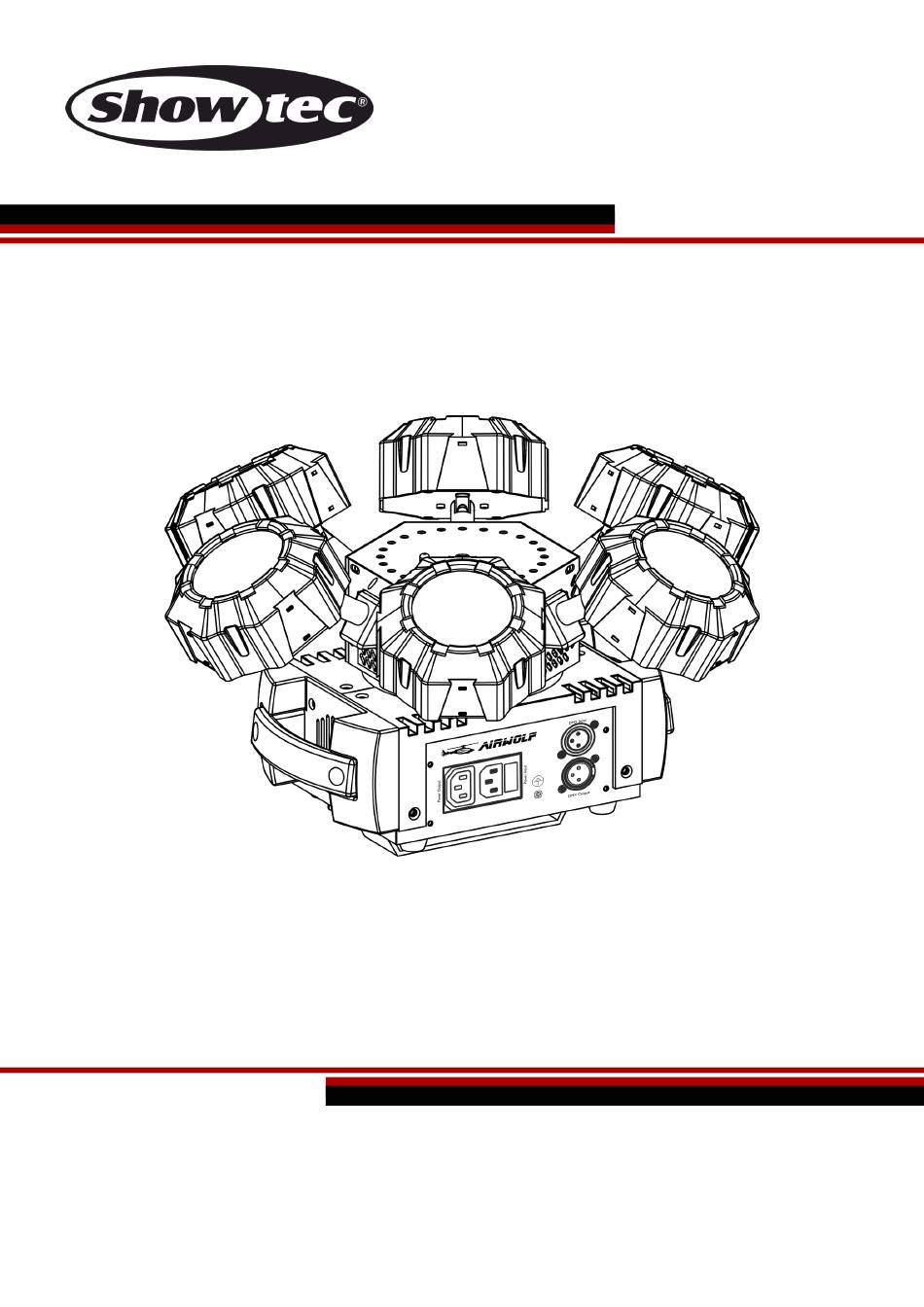

- Seite 1 HANDBUCH DEUTSCH Airwolf Bestellnummer: 43164 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Übersicht ..................................11 Vorderseite ...................................11 Rückseite ..................................12 Installation ..................................12 Setup und Betrieb ................................12 Steuerungsmodi ................................14 Ein Airwolf (Autoprogramme und statische Farben) ..................14 Ein Airwolf (Musiktaktung) ............................14 Mehrere Airwolfs (Master/Slave-Steuerung) .......................14 Mehrere Airwolfs (DMX-Steuerung) ........................15 Verbinden der Geräte ...............................16 Datenverkabelung ..............................16 Bedienfeld ..................................17 Kontrollmodus ................................17... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Airwolf ● IEC-Netzkabel (1,5 m) ● 2 Schlüssel für den Verriegelungsstecker ●... -
Seite 4: Sicherheitshinweise
Airwolf Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: ● dafür qualifiziert sein und ● die Anweisungen in dieser Bedienungsanleitung beachten. Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. - Seite 5 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Airwolf ● Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern durchgeführt bzw. bearbeitet werden. ● GARANTIE: Ein Jahr ab Kaufdatum. Bestimmungsgemäßer Gebrauch ● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. - Seite 7 Laserstrahl und achten Sie darauf, dass Dritte nicht dem direkten Laserlicht ausgesetzt werden. Konformitätserklärung Der Airwolf Laser erfüllt die FDA- und IEC-Standards für die Produkte seiner Klasse. Dieses Airwolf ist ein Laserprodukt der Klasse 3R. Informationen zur Konformität und Sicherheit im Umgang mit Lasern Der Airwolf erfüllt die Norm IEC 60825-1 und die Standards der US-amerikanischen...
-
Seite 8: Montage
Airwolf Im Geräteinneren befinden sich keinerlei Teile, die vom Benutzer gewartet werden können. Manipulationsversuche und das Entfernen von Garantiesiegeln führen zum Erlöschen der Herstellergarantie für das Produkt. Kombiniertes Etikett mit der Modellnummer des Produkts, der Seriennummer, dem Herstellungsdatum, dem Warnetikett für Laserprodukte, dem Etikett zur Warnung vor dem Erlöschen... -
Seite 9: Netzanschlüsse
Stellen Sie immer sicher, dass der Bereich unter der Installation gesperrt wird und keine unbefugten Personen anwesend sind, wenn das Gerät montiert, demontiert oder gewartet wird. Der Airwolf kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. -
Seite 10: Rückgabe
Airwolf Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 11: Beschreibung Des Geräts

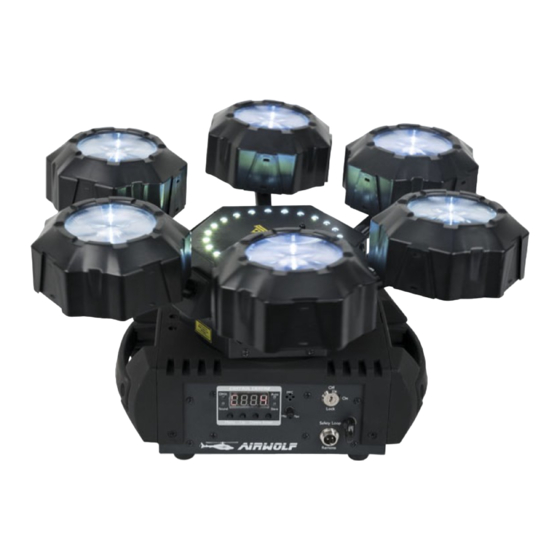

Airwolf Beschreibung des Geräts Funktionen Der Airwolf von Showtec ist ein vielseitiger Effektstrahler mit hoher Leistung und hervorragenden Effekten. Er kombiniert Laser-, Stroboskop- und LED-Effekte in einem einzigen Gerät. ● Multifunktionales Gerät ● RGBW-LEDs ● Eingangsspannung: 100-240 V AC, 50/60 Hz ●... -
Seite 12: Übersicht
Airwolf Übersicht Abb. 01 01) 6 x RGBW-LEDs, 8 W 02) 24 x weiße 5730 LED, 0,5 W 03) IR-Sensor 04) Laserlinse Vorderseite Abb. 02 05) Eingebautes Mikrofon 06) Interlock 07) LED-Display + Menütasten + LED-Funktionsanzeigen 08) Audioempfindlichkeit 09) Fernbedienungsstecker... -
Seite 13: Rückseite
15) 3-poliger DMX-Eingang Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Airwolf. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. - Seite 14 Airwolf Warnung Der Laser funktioniert nur, wenn der Stecker ordnungsgemäß angebracht ist. Der Laser funktioniert nur, wenn der Schlüssel auf "ON" gedreht ist. Abb. 04 Haftungsausschluss Bitte beachten Sie, dass in einigen Ländern zusätzliche Bestimmungen für die Verwendung von Lasergeräten gelten. Aus diesem Grund empfehlen wir dringend, dass Sie sich bei den zuständigen Behörden über die Gesetzgebung Ihres Landes informieren.
-
Seite 15: Steuerungsmodi
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Schalten Sie die Musik ein. Wenn die Musiktaktung aktiviert ist, reagiert der Airwolf auf den Rhythmus der Musik. Siehe Seite 19 für mehr Informationen über die Musiktaktung. -
Seite 16: Mehrere Airwolfs (Dmx-Steuerung)
Airwolf Mehrere Airwolfs (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie die Airwolfs und andere Geräte mit einem 3-poligen XLR-Kabel. -
Seite 17: Verbinden Der Geräte
FL083 (3 m), FL086 (6 m), FL0810 (10 m), FL0820 (20 m). ● DAP Audio DMX-Adapter: 5-polig/3-polig. Bestellnummer FLA29. ● DAP Audio DMX-Adapter: 3-polig/5-polig. Bestellnummer FLA30. Der Airwolf kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 43164... -
Seite 18: Bedienfeld
Nachdem Sie allen Airwolfs eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Lichtpult ansteuern. Hinweis: Beim Einschalten erkennt der Airwolf automatisch, ob er DMX 512-Daten empfängt. Die „LED“ des Bedienfelds blinkt nur, wenn am DMX-Eingang Daten empfangen werden. -
Seite 19: Menü-Übersicht
Airwolf Menü-Übersicht Der Airwolf zeigt seine Versionsnummer nur beim Einschalten an! Hauptmenü-Optionen Autoprogramme Musiktaktung Statische Farben DMX-Kanäle/DMX-Adresse Slave-Modus Systemeinstellungen 1. Autoprogramme Mit diesem Menü können Sie mehrere Autoprogramme starten. 01) Drücken Sie die Menu-Taste, bis das Display anzeigt. 02) Drücken Sie Enter, um das Menü zu öffnen. -
Seite 20: Musiktaktung
03) Wählen Sie mit Up und Down eins der 10 musikgetakteten Programme aus. 04) Wählen Sie das gewünschte musikgetaktete Programm aus und drücken Sie zur Bestätigung Enter. 05) Sobald Sie die Musik einschalten, beginnt der Airwolf, das gewünschte musikgetaktete Programm abzuspielen. 3. Statischer Steuermodus In diesem Menü... -
Seite 21: Systemeinstellungen
Airwolf 6. Systemeinstellungen In diesem Menü können Sie verschiedene Systemfunktionen einstellen. 01) Drücken Sie die Menu-Taste, bis das Display anzeigt. 02) Drücken Sie Enter, um das Menü zu öffnen. 03) Wählen Sie mit Up und Down eine der 4 Einstellungen aus. -
Seite 22: Fernbedienung
Airwolf Fernbedienung Hinweis: Die Tasten haben keine Funktion Taste Funktion Beschreibung Ein/Aus Gerät ein- oder ausschalten Drücken Sie wiederholt die Taste, um die Autoprogramme ( Automodus ) zu aktivieren Drücken Sie wiederholt die Taste, um die musikgetakteten Musiktaktung Programme ( ) zu aktivieren Drücken Sie diese Taste gemeinsam mit den Tasten... -
Seite 23: Dmx-Kanäle
Airwolf DMX-Kanäle 16 Kanäle RGBW-LED-Spots Kanal 1 – RGBW-LED Spot 1 (CH7 muss zwischen 1-255 eingestellt sein Keine Funktion 4-66 Schrittweise Roteinstellung von 0-100% 67-129 Schrittweise Grüneinstellung von 0-100% 130-192 Schrittweise Blaueinstellung von 0-100% 193-255 Schrittweise Weißeinstellung von 0-100% Kanal 2 – RGBW-LED Spot 2 (CH7 muss zwischen 1-255 eingestellt sein... - Seite 24 Airwolf Kanal 6 – RGBW-LED Spot 6 (CH7 muss zwischen 1-255 eingestellt sein Keine Funktion 4-66 Schrittweise Roteinstellung von 0-100% 67-129 Schrittweise Grüneinstellung von 0-100% 130-192 Schrittweise Blaueinstellung von 0-100% 193-255 Schrittweise Weißeinstellung von 0-100% Kanal 7 – Masterdimmer für die Lichtintensität der LED-Spots...
-
Seite 25: Kanäle
Airwolf Kanal 13 – Lasereffekt (CH11 muss zwischen 10-255 und CH12 zwischen 0-9 eingestellt sein Keine Funktion 5-127 Rotation im Uhrzeigersinn, von langsam nach schnell 128-133 Stopp 134-255 Rotation gegen den Uhrzeigersinn von langsam nach schnell Kanal 14 – Rotationsrichtung und -geschwindigkeit... -
Seite 26: Wartung
Airwolf Wartung Der Airwolf ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. -
Seite 27: Fehlersuche
02) Der Laser. Geben Sie den Airwolf an Ihren Showtec-Händler zurück. 03) Die Spot-LEDs s & Stroboskop-LEDs. Geben Sie den Airwolf an Ihren Showtec-Händler zurück. 04) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 25 für nähere Informationen zum Auswechseln der Sicherung. - Seite 28 Airwolf Der Laser ist eingeschaltet, aber das Muster bewegt sich nicht 01) Überprüfen Sie, ob sich das Gerät im musikgetakteten Modus befindet und keine Tonsignale empfängt. 02) Überprüfen Sie, ob sich das Gerät im DMX-Modus befindet. 03) Stellen Sie einen anderen selbstständigen Modus ein.
- Seite 29 Airwolf Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät eingeschaltet Ein oder mehrere ist und ob die Kabel angeschlossen sind. Geräte funktionieren überhaupt nicht Hauptsicherung durchgebrannt. • Ersetzen Sie die Sicherung. Die Geräte Der Controller ist nicht •...
-
Seite 30: Technische Daten
Airwolf Technische Daten Modell: Showtec Airwolf Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 52 W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stück Geräte an Stromleitung @ 110 V: 12 Stück Geräte an Stromleitung @ 240 V: 23 Stück Schutzart: IP-20 Sicherung: T1.6L/250V... -
Seite 31: Abmessungen
Airwolf Abmessungen Bestellnummer: 43164... -
Seite 32: Notizen
Airwolf Notizen Bestellnummer: 43164... - Seite 33 Airwolf Bestellnummer: 43164...
- Seite 34 ©2018 Showtec...
