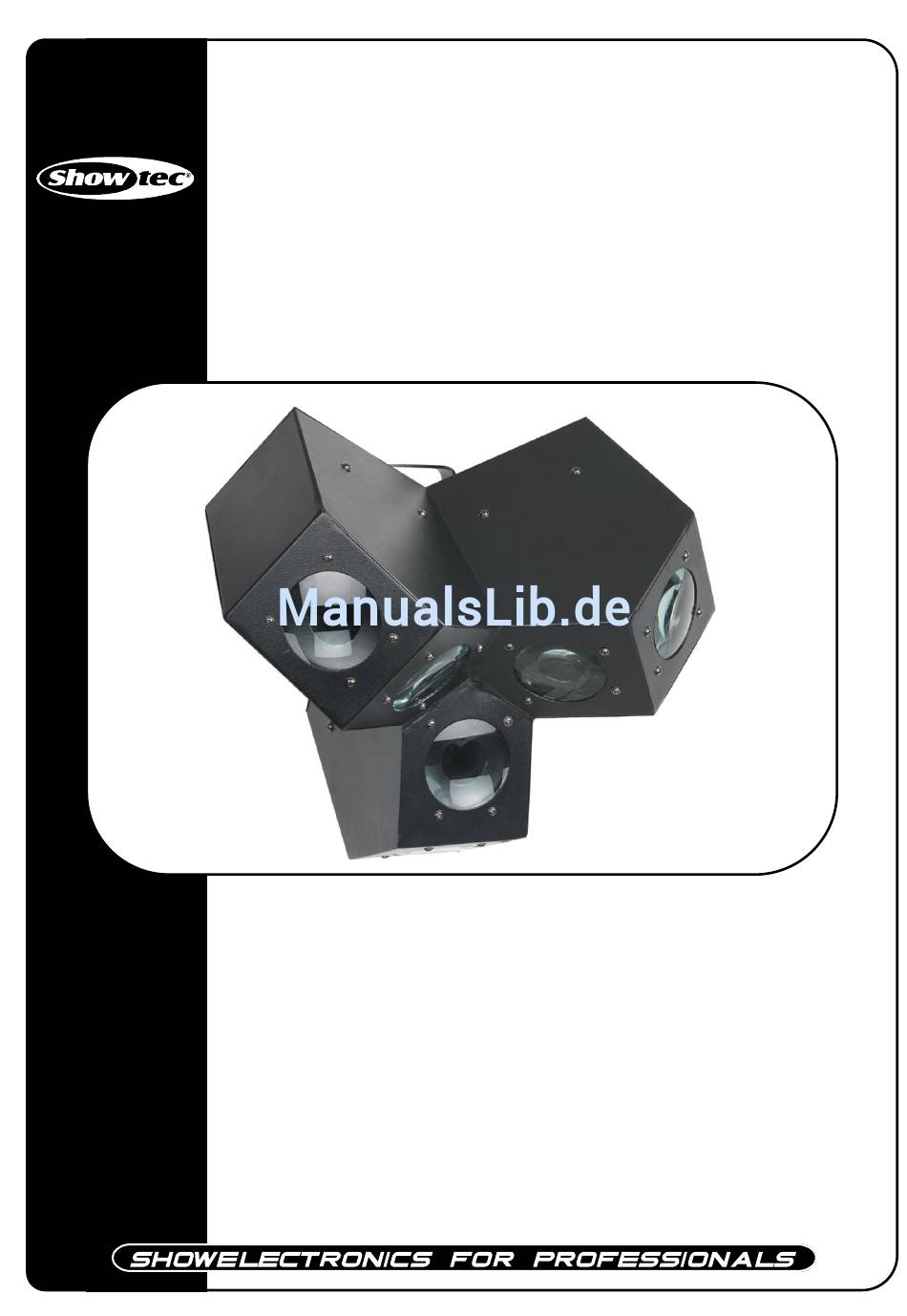

- Seite 1 Mirage ORDERCODE 43106 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der Mirage IMC von Showtec sorgt für beste Unterhaltung auf allen Veranstaltungen. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Produkt wird Ihnen bei der Umsetzung der gewünschten Effekte helfen.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Mirage IMC ™ Anleitung Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ................................5 Reklamationen ................................5 Beschreibung des Geräts..............................6 Übersicht ..................................6 Setup und Betrieb ................................7 Steuerungsmodi ................................7 Ein Mirage IMC (Auto-Programme) ........................ -
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec Mirage IMC mit Montagebügel • IEC-Netzkabel (1,5m) • Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 5 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Bei der ersten Inbetriebnahme kann es zu geringer Rauch- oder Geruchsbildung kommen. Das ist nicht ungewöhnlich und bedeutet nicht unbedingt, dass das Gerät nicht ordnungsgemäß funktioniert. Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern durchgeführt bzw. bearbeitet werden. ... -
Seite 7: Rückgabe
Stellen Sie sicher, dass das Gerät immer ordnungsgemäß geerdet ist! Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Geräts
Beschreibung des Geräts Leistungsmerkmale Der Mirage IMC von Showtec ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. • Vielseitiges, leichtes Effektlicht für zahlreiche Anwendungsbereiche • Coole Zick-Zack-Linien und Simulation verschiedener rotierender Effekte • Intelligente Musiksteuerung (IMC), die auf Ihre Musik wie ein echter Lichtjockey reagiert. -
Seite 9: Setup Und Betrieb
Setup und Betrieb Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 230V angeschlossen werden und umgekehrt. Entfernen Sie alle Verpackungsmaterialien. -
Seite 10: Mehrere Mirages (Dmx-Steuerung)
Mehrere Mirages (Master/Slave-Steuerung) Abb. 2 Mehrere Mirages (DMX-Steuerung) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). Verbinden Sie den Mirage IMC und andere Geräte mit einem3-poligen XLR-Kabel. -
Seite 11: Dmx-Setup Für Mehrere Mirages
DMX-Setup für mehrere Mirages Abb. 3 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. -
Seite 12: Bedienfeld
Bedienfeld Abb. 4 A. LCD-Display D. Up-Taste B. MODE-Taste E. Down-Taste C. SETUP-Taste DMX-Steuermodus Den Geräten werden individuelle Adressen von an einer Datenübertragungsleitung zugewiesen und sie werden mit einem Controller verbunden. Wenn ein DMX- Signal empfangen wird, blinkt ein d auf dem Display. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. -
Seite 13: Menü-Übersicht
Menü-Übersicht Auto-Programme DMX-Adresse Voreingestellte Programme Slave Musiktaktung LED-Display Display-Invertierung Version Hauptmenü-Optionen 1. Auto-Programme 2. DMX-Adresse 3. Slave 4. Musiktaktung 5. LED-Display 6. Display-Invertierung 7. Display 8. Version... -
Seite 14: Auto-Programme
1. Auto-Programme 1) Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. 2) In diesem Menü können Sie den Auto-Modus des Mirage IMC einstellen. 3) Drücken Sie Setup, um das AUTO-Menü zu aktivieren. Sie können 3 verschiedene Untermenüs auswählen. -
Seite 15: Display-Invertierung
7. Display-Invertierung In diesem Menü können Sie das LED-Display invertieren. 1) Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. 2) Drücken Sie auf Setup, um das Display Reverse Menü zu aktivieren und die Displayanzeige auf den Kopf zu stellen. LED-Display normal. -
Seite 16: Wartung
Wartung Der Mirage IMC von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. - Seite 17 2. Stellen Sie fest, ob der Controller oder das Lichteffektgerät defekt ist. Funktioniert der Controller ordnungsgemäß mit anderen DMX-Produkten? Falls das nicht der Fall ist, lassen Sie ihn reparieren. Falls der Controller funktioniert, bringen Sie das DMX-Kabel und das Lichteffektgerät zu einem qualifizierten Techniker.
-
Seite 18: Technische Daten
Technische Daten Modell: Showtec Mirage IMC Der Mirage IMC von Showtec ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. • Vielseitiges, leichtes Effektlicht für viele Anwendungsbereiche • Coole Zick-Zack-Linien und Simulation verschiedener rotierender Effekte • Intelligente Musiksteuerung (IMC), die auf Ihre Musik wie ein echter Lichtjockey reagiert.
