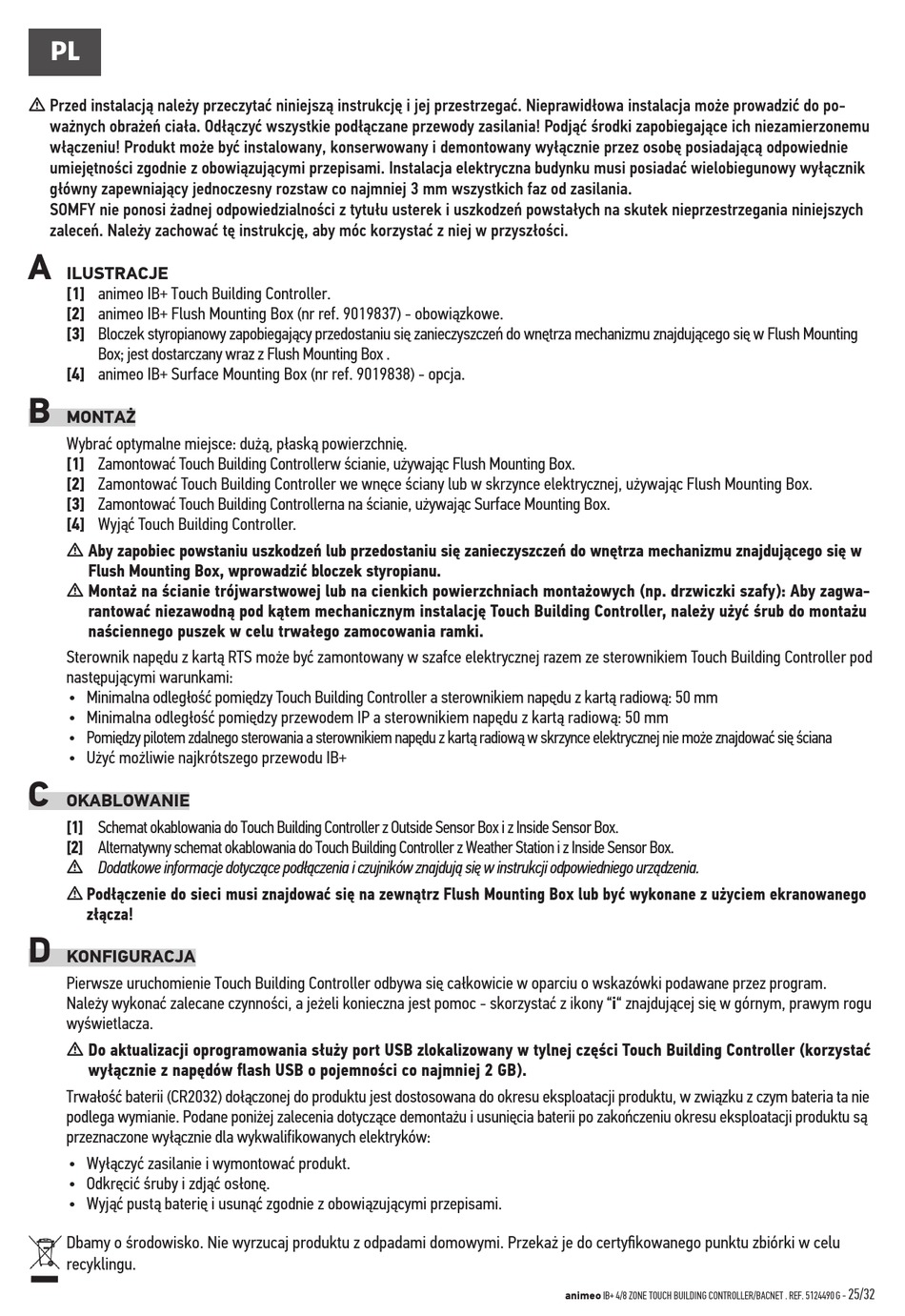

PL
m Przed instalacją należy przeczytać niniejszą instrukcję i jej przestrzegać. Nieprawidłowa instalacja może prowadzić do po-
ważnych obrażeń ciała. Odłączyć wszystkie podłączane przewody zasilania! Podjąć środki zapobiegające ich niezamierzonemu
włączeniu! Produkt może być instalowany, konserwowany i demontowany wyłącznie przez osobę posiadającą odpowiednie
umiejętności zgodnie z obowiązującymi przepisami. Instalacja elektryczna budynku musi posiadać wielobiegunowy wyłącznik
główny zapewniający jednoczesny rozstaw co najmniej 3 mm wszystkich faz od zasilania.
SOMFY nie ponosi żadnej odpowiedzialności z tytułu usterek i uszkodzeń powstałych na skutek nieprzestrzegania niniejszych
zaleceń. Należy zachować tę instrukcję, aby móc korzystać z niej w przyszłości.
A
ILUSTRACJE
[1] animeo IB+ Touch Building Controller.
[2] animeo IB+ Flush Mounting Box (nr ref. 9019837) - obowiązkowe.
[3] Bloczek styropianowy zapobiegający przedostaniu się zanieczyszczeń do wnętrza mechanizmu znajdującego się w Flush Mounting
Box; jest dostarczany wraz z Flush Mounting Box .
[4] animeo IB+ Surface Mounting Box (nr ref. 9019838) - opcja.
B
MONTAŻ
Wybrać optymalne miejsce: dużą, płaską powierzchnię.
[1] Zamontować Touch Building Controllerw ścianie, używając Flush Mounting Box.
[2] Zamontować Touch Building Controller we wnęce ściany lub w skrzynce elektrycznej, używając Flush Mounting Box.
[3] Zamontować Touch Building Controllerna na ścianie, używając Surface Mounting Box.
[4] Wyjąć Touch Building Controller.
m Aby zapobiec powstaniu uszkodzeń lub przedostaniu się zanieczyszczeń do wnętrza mechanizmu znajdującego się w
Flush Mounting Box, wprowadzić bloczek styropianu.
m Montaż na ścianie trójwarstwowej lub na cienkich powierzchniach montażowych (np. drzwiczki szafy): Aby zagwa-
rantować niezawodną pod kątem mechanicznym instalację Touch Building Controller, należy użyć śrub do montażu
naściennego puszek w celu trwałego zamocowania ramki.
Sterownik napędu z kartą RTS może być zamontowany w szafce elektrycznej razem ze sterownikiem Touch Building Controller pod
następującymi warunkami:
• Minimalna odległość pomiędzy Touch Building Controller a sterownikiem napędu z kartą radiową: 50 mm
• Minimalna odległość pomiędzy przewodem IP a sterownikiem napędu z kartą radiową: 50 mm
• Pomiędzy pilotem zdalnego sterowania a sterownikiem napędu z kartą radiową w skrzynce elektrycznej nie może znajdować się ściana
• Użyć możliwie najkrótszego przewodu IB+
C
OKABLOWANIE
[1] Schemat okablowania do Touch Building Controller z Outside Sensor Box i z Inside Sensor Box.
[2] Alternatywny schemat okablowania do Touch Building Controller z Weather Station i z Inside Sensor Box.
m Dodatkowe informacje dotyczące podłączenia i czujników znajdują się w instrukcji odpowiedniego urządzenia.
m Podłączenie do sieci musi znajdować się na zewnątrz Flush Mounting Box lub być wykonane z użyciem ekranowanego
złącza!
D
KONFIGURACJA
Pierwsze uruchomienie Touch Building Controller odbywa się całkowicie w oparciu o wskazówki podawane przez program.
Należy wykonać zalecane czynności, a jeżeli konieczna jest pomoc - skorzystać z ikony "i" znajdującej się w górnym, prawym rogu
wyświetlacza.
m Do aktualizacji oprogramowania służy port USB zlokalizowany w tylnej części Touch Building Controller (korzystać
wyłącznie z napędów flash USB o pojemności co najmniej 2 GB).
Trwałość baterii (CR2032) dołączonej do produktu jest dostosowana do okresu eksploatacji produktu, w związku z czym bateria ta nie
podlega wymianie. Podane poniżej zalecenia dotyczące demontażu i usunięcia baterii po zakończeniu okresu eksploatacji produktu są
przeznaczone wyłącznie dla wykwalifikowanych elektryków:
• Wyłączyć zasilanie i wymontować produkt.
• Odkręcić śruby i zdjąć osłonę.
• Wyjąć pustą baterię i usunąć zgodnie z obowiązującymi przepisami.
Dbamy o środowisko. Nie wyrzucaj produktu z odpadami domowymi. Przekaż je do certyfikowanego punktu zbiórki w celu
recyklingu.
animeo IB+ 4/8 ZONE TOUCH BUILDING CONTROLLER/BACNET . REF. 5124490 G -
25/32
