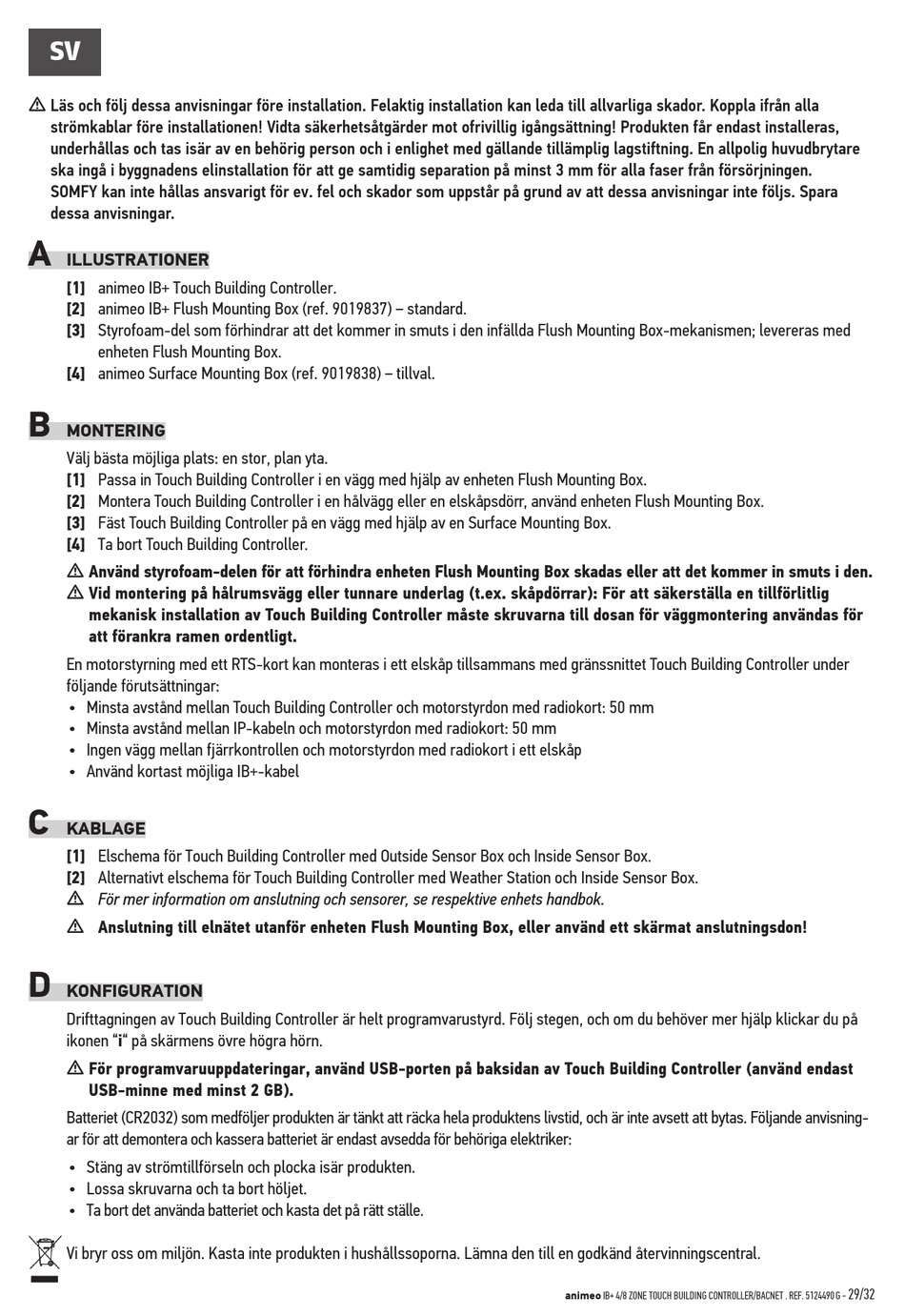

SV
m Läs och följ dessa anvisningar före installation. Felaktig installation kan leda till allvarliga skador. Koppla ifrån alla
strömkablar före installationen! Vidta säkerhetsåtgärder mot ofrivillig igångsättning! Produkten får endast installeras,
underhållas och tas isär av en behörig person och i enlighet med gällande tillämplig lagstiftning. En allpolig huvudbrytare
ska ingå i byggnadens elinstallation för att ge samtidig separation på minst 3 mm för alla faser från försörjningen.
SOMFY kan inte hållas ansvarigt för ev. fel och skador som uppstår på grund av att dessa anvisningar inte följs. Spara
dessa anvisningar.
A
ILLUSTRATIONER
[1] animeo IB+ Touch Building Controller.
[2] animeo IB+ Flush Mounting Box (ref. 9019837) – standard.
[3] Styrofoam-del som förhindrar att det kommer in smuts i den infällda Flush Mounting Box-mekanismen; levereras med
enheten Flush Mounting Box.
[4] animeo Surface Mounting Box (ref. 9019838) – tillval.
B
MONTERING
Välj bästa möjliga plats: en stor, plan yta.
[1] Passa in Touch Building Controller i en vägg med hjälp av enheten Flush Mounting Box.
[2] Montera Touch Building Controller i en hålvägg eller en elskåpsdörr, använd enheten Flush Mounting Box.
[3] Fäst Touch Building Controller på en vägg med hjälp av en Surface Mounting Box.
[4] Ta bort Touch Building Controller.
m Använd styrofoam-delen för att förhindra enheten Flush Mounting Box skadas eller att det kommer in smuts i den.
m Vid montering på hålrumsvägg eller tunnare underlag (t.ex. skåpdörrar): För att säkerställa en tillförlitlig
mekanisk installation av Touch Building Controller måste skruvarna till dosan för väggmontering användas för
att förankra ramen ordentligt.
En motorstyrning med ett RTS-kort kan monteras i ett elskåp tillsammans med gränssnittet Touch Building Controller under
följande förutsättningar:
• Minsta avstånd mellan Touch Building Controller och motorstyrdon med radiokort: 50 mm
• Minsta avstånd mellan IP-kabeln och motorstyrdon med radiokort: 50 mm
• Ingen vägg mellan fjärrkontrollen och motorstyrdon med radiokort i ett elskåp
• Använd kortast möjliga IB+-kabel
C
KABLAGE
[1] Elschema för Touch Building Controller med Outside Sensor Box och Inside Sensor Box.
[2] Alternativt elschema för Touch Building Controller med Weather Station och Inside Sensor Box.
m För mer information om anslutning och sensorer, se respektive enhets handbok.
m Anslutning till elnätet utanför enheten Flush Mounting Box, eller använd ett skärmat anslutningsdon!
D
KONFIGURATION
Drifttagningen av Touch Building Controller är helt programvarustyrd. Följ stegen, och om du behöver mer hjälp klickar du på
ikonen "i" på skärmens övre högra hörn.
m För programvaruuppdateringar, använd USB-porten på baksidan av Touch Building Controller (använd endast
USB-minne med minst 2 GB).
Batteriet (CR2032) som medföljer produkten är tänkt att räcka hela produktens livstid, och är inte avsett att bytas. Följande anvisning-
ar för att demontera och kassera batteriet är endast avsedda för behöriga elektriker:
• Stäng av strömtillförseln och plocka isär produkten.
• Lossa skruvarna och ta bort höljet.
• Ta bort det använda batteriet och kasta det på rätt ställe.
Vi bryr oss om miljön. Kasta inte produkten i hushållssoporna. Lämna den till en godkänd återvinningscentral.
animeo IB+ 4/8 ZONE TOUCH BUILDING CONTROLLER/BACNET . REF. 5124490 G -
