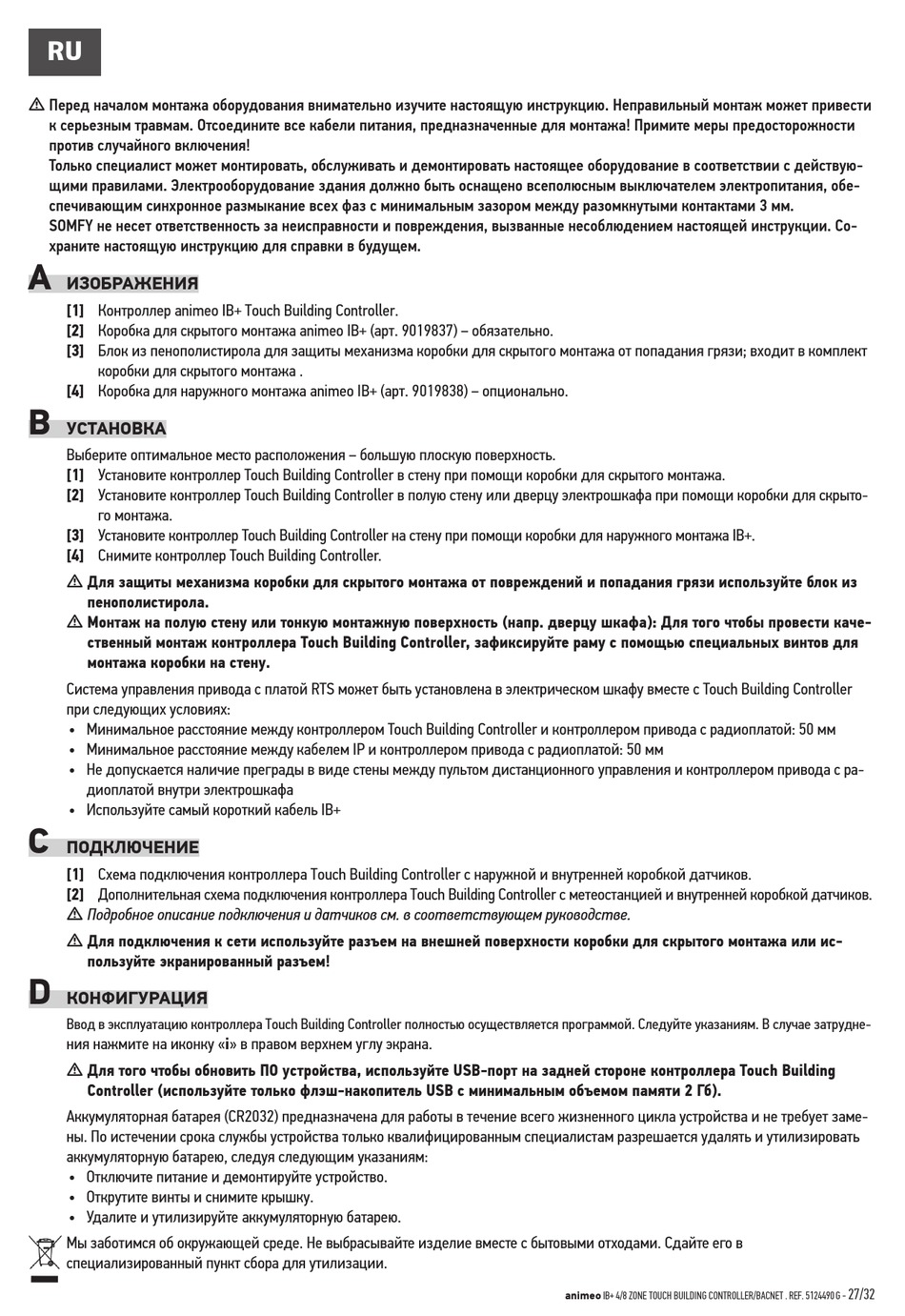

RU
m Перед началом монтажа оборудования внимательно изучите настоящую инструкцию. Неправильный монтаж может привести
к серьезным травмам. Отсоедините все кабели питания, предназначенные для монтажа! Примите меры предосторожности
против случайного включения!
Только специалист может монтировать, обслуживать и демонтировать настоящее оборудование в соответствии с действую-
щими правилами. Электрооборудование здания должно быть оснащено всеполюсным выключателем электропитания, обе-
спечивающим синхронное размыкание всех фаз с минимальным зазором между разомкнутыми контактами 3 мм.
SOMFY не несет ответственность за неисправности и повреждения, вызванные несоблюдением настоящей инструкции. Со-
храните настоящую инструкцию для справки в будущем.
A
ИЗОБРАЖЕНИЯ
[1] Контроллер animeo IB+ Touch Building Controller.
[2] Коробка для скрытого монтажа animeo IB+ (арт. 9019837) – обязательно.
[3] Блок из пенополистирола для защиты механизма коробки для скрытого монтажа от попадания грязи; входит в комплект
коробки для скрытого монтажа .
[4] Коробка для наружного монтажа animeo IB+ (арт. 9019838) – опционально.
B
УСТАНОВКА
Выберите оптимальное место расположения – большую плоскую поверхность.
[1] Установите контроллер Touch Building Controller в стену при помощи коробки для скрытого монтажа.
[2] Установите контроллер Touch Building Controller в полую стену или дверцу электрошкафа при помощи коробки для скрыто-
го монтажа.
[3] Установите контроллер Touch Building Controller на стену при помощи коробки для наружного монтажа IB+.
[4] Снимите контроллер Touch Building Controller.
m Для защиты механизма коробки для скрытого монтажа от повреждений и попадания грязи используйте блок из
пенополистирола.
m Монтаж на полую стену или тонкую монтажную поверхность (напр. дверцу шкафа): Для того чтобы провести каче-
ственный монтаж контроллера Touch Building Controller, зафиксируйте раму с помощью специальных винтов для
монтажа коробки на стену.
Система управления привода с платой RTS может быть установлена в электрическом шкафу вместе с Touch Building Controller
при следующих условиях:
• Минимальное расстояние между контроллером Touch Building Controller и контроллером привода с радиоплатой: 50 мм
• Минимальное расстояние между кабелем IP и контроллером привода с радиоплатой: 50 мм
• Не допускается наличие преграды в виде стены между пультом дистанционного управления и контроллером привода с ра-
диоплатой внутри электрошкафа
• Используйте самый короткий кабель IB+
C
ПОДКЛЮЧЕНИЕ
[1] Схема подключения контроллера Touch Building Controller с наружной и внутренней коробкой датчиков.
[2] Дополнительная схема подключения контроллера Touch Building Controller с метеостанцией и внутренней коробкой датчиков.
m П одробное описание подключения и датчиков см. в соответствующем руководстве.
m Для подключения к сети используйте разъем на внешней поверхности коробки для скрытого монтажа или ис-
пользуйте экранированный разъем!
D
КОНФИГУРАЦИЯ
Ввод в эксплуатацию контроллера Touch Building Controller полностью осуществляется программой. Следуйте указаниям. В случае затрудне-
ния нажмите на иконку «i» в правом верхнем углу экрана.
m Для того чтобы обновить ПО устройства, используйте USB-порт на задней стороне контроллера Touch Building
Controller (используйте только флэш-накопитель USB с минимальным объемом памяти 2 Гб).
Аккумуляторная батарея (CR2032) предназначена для работы в течение всего жизненного цикла устройства и не требует заме-
ны. По истечении срока службы устройства только квалифицированным специалистам разрешается удалять и утилизировать
аккумуляторную батарею, следуя следующим указаниям:
• Отключите питание и демонтируйте устройство.
• Открутите винты и снимите крышку.
• Удалите и утилизируйте аккумуляторную батарею.
Мы заботимся об окружающей среде. Не выбрасывайте изделие вместе с бытовыми отходами. Сдайте его в
специализированный пункт сбора для утилизации.
animeo IB+ 4/8 ZONE TOUCH BUILDING CONTROLLER/BACNET . REF. 5124490 G -
