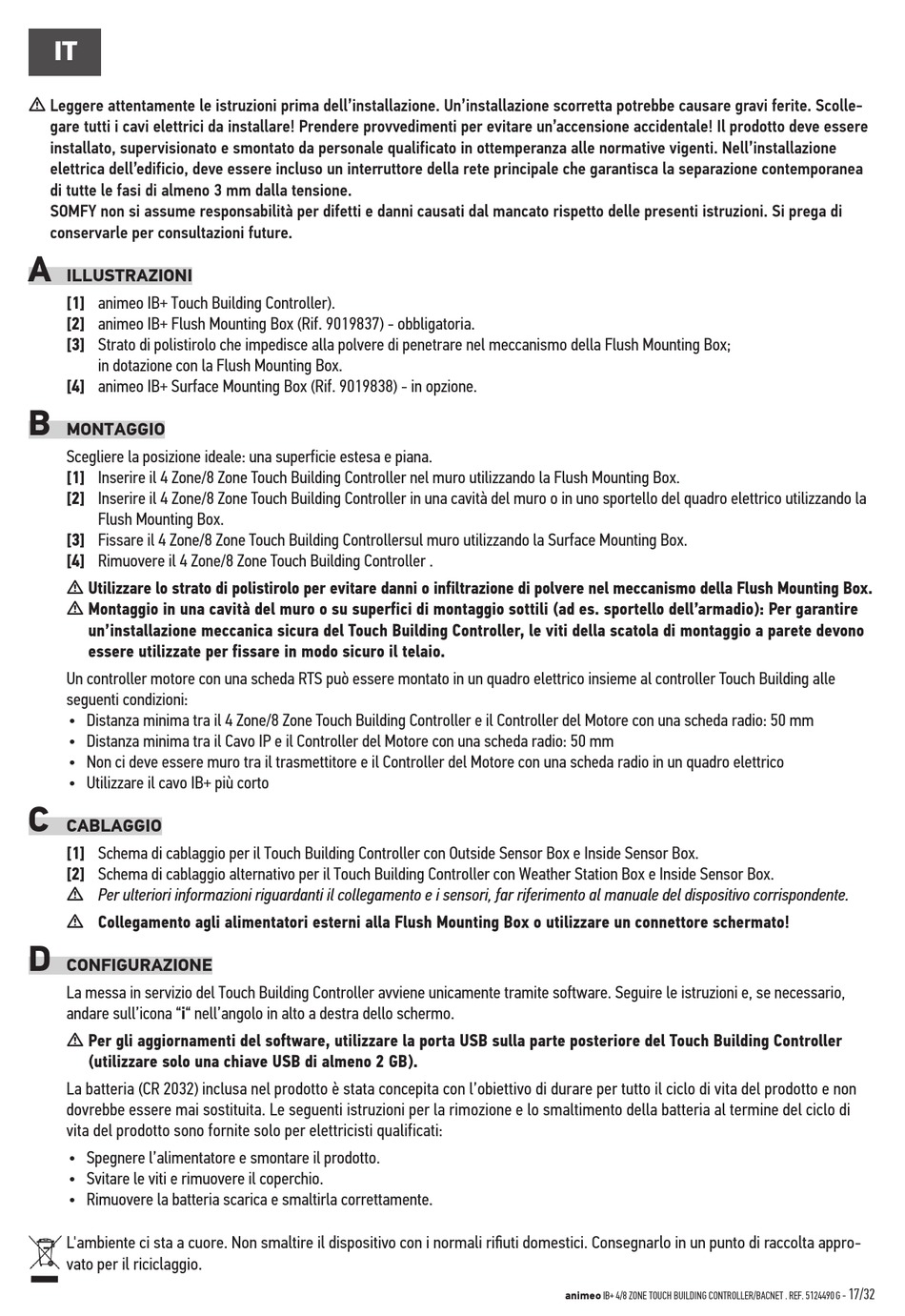

IT
m Leggere attentamente le istruzioni prima dell'installazione. Un'installazione scorretta potrebbe causare gravi ferite. Scolle-
gare tutti i cavi elettrici da installare! Prendere provvedimenti per evitare un'accensione accidentale! Il prodotto deve essere
installato, supervisionato e smontato da personale qualificato in ottemperanza alle normative vigenti. Nell'installazione
elettrica dell'edificio, deve essere incluso un interruttore della rete principale che garantisca la separazione contemporanea
di tutte le fasi di almeno 3 mm dalla tensione.
SOMFY non si assume responsabilità per difetti e danni causati dal mancato rispetto delle presenti istruzioni. Si prega di
conservarle per consultazioni future.
A
ILLUSTRAZIONI
[1] animeo IB+ Touch Building Controller).
[2] animeo IB+ Flush Mounting Box (Rif. 9019837) - obbligatoria.
[3] Strato di polistirolo che impedisce alla polvere di penetrare nel meccanismo della Flush Mounting Box;
in dotazione con la Flush Mounting Box.
[4] animeo IB+ Surface Mounting Box (Rif. 9019838) - in opzione.
B
MONTAGGIO
Scegliere la posizione ideale: una superficie estesa e piana.
[1] Inserire il 4 Zone/8 Zone Touch Building Controller nel muro utilizzando la Flush Mounting Box.
[2] Inserire il 4 Zone/8 Zone Touch Building Controller in una cavità del muro o in uno sportello del quadro elettrico utilizzando la
Flush Mounting Box.
[3] Fissare il 4 Zone/8 Zone Touch Building Controllersul muro utilizzando la Surface Mounting Box.
[4] Rimuovere il 4 Zone/8 Zone Touch Building Controller .
m Utilizzare lo strato di polistirolo per evitare danni o infiltrazione di polvere nel meccanismo della Flush Mounting Box.
m Montaggio in una cavità del muro o su superfici di montaggio sottili (ad es. sportello dell'armadio): Per garantire
un'installazione meccanica sicura del Touch Building Controller, le viti della scatola di montaggio a parete devono
essere utilizzate per fissare in modo sicuro il telaio.
Un controller motore con una scheda RTS può essere montato in un quadro elettrico insieme al controller Touch Building alle
seguenti condizioni:
• Distanza minima tra il 4 Zone/8 Zone Touch Building Controller e il Controller del Motore con una scheda radio: 50 mm
• Distanza minima tra il Cavo IP e il Controller del Motore con una scheda radio: 50 mm
• Non ci deve essere muro tra il trasmettitore e il Controller del Motore con una scheda radio in un quadro elettrico
• Utilizzare il cavo IB+ più corto
C
CABLAGGIO
[1] Schema di cablaggio per il Touch Building Controller con Outside Sensor Box e Inside Sensor Box.
[2] Schema di cablaggio alternativo per il Touch Building Controller con Weather Station Box e Inside Sensor Box.
m P er ulteriori informazioni riguardanti il collegamento e i sensori, far riferimento al manuale del dispositivo corrispondente.
m Collegamento agli alimentatori esterni alla Flush Mounting Box o utilizzare un connettore schermato!
D
CONFIGURAZIONE
La messa in servizio del Touch Building Controller avviene unicamente tramite software. Seguire le istruzioni e, se necessario,
andare sull'icona "i" nell'angolo in alto a destra dello schermo.
m Per gli aggiornamenti del software, utilizzare la porta USB sulla parte posteriore del Touch Building Controller
(utilizzare solo una chiave USB di almeno 2 GB).
La batteria (CR 2032) inclusa nel prodotto è stata concepita con l'obiettivo di durare per tutto il ciclo di vita del prodotto e non
dovrebbe essere mai sostituita. Le seguenti istruzioni per la rimozione e lo smaltimento della batteria al termine del ciclo di
vita del prodotto sono fornite solo per elettricisti qualificati:
• Spegnere l'alimentatore e smontare il prodotto.
• Svitare le viti e rimuovere il coperchio.
• Rimuovere la batteria scarica e smaltirla correttamente.
L'ambiente ci sta a cuore. Non smaltire il dispositivo con i normali rifiuti domestici. Consegnarlo in un punto di raccolta appro-
vato per il riciclaggio.
animeo IB+ 4/8 ZONE TOUCH BUILDING CONTROLLER/BACNET . REF. 5124490 G -
17/32
