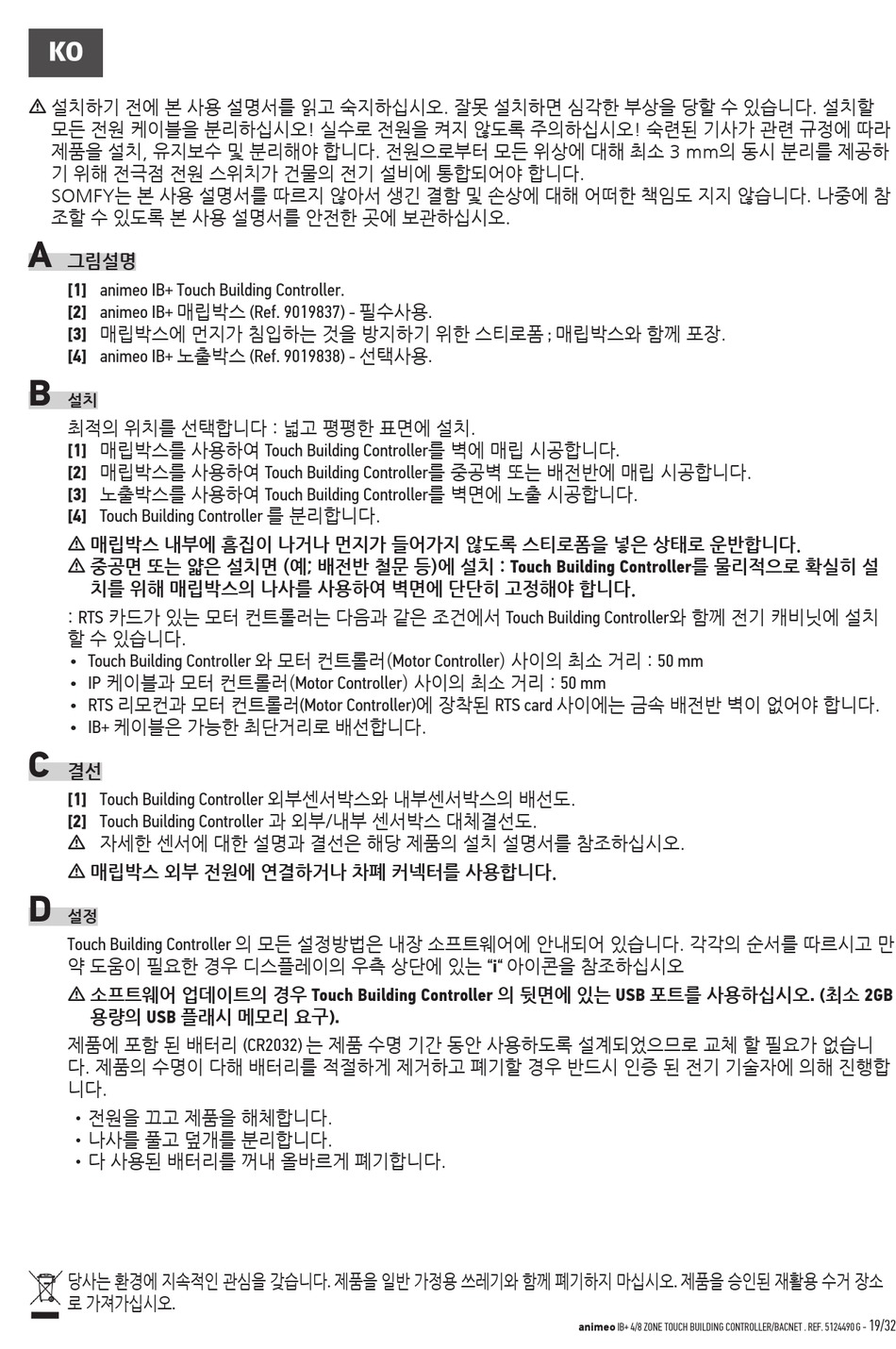

KO
m 설치하기 전에 본 사용 설명서를 읽고 숙지하십시오. 잘못 설치하면 심각한 부상을 당할 수 있습니다. 설치할
모든 전원 케이블을 분리하십시오! 실수로 전원을 켜지 않도록 주의하십시오! 숙련된 기사가 관련 규정에 따라
제품을 설치, 유지보수 및 분리해야 합니다. 전원으로부터 모든 위상에 대해 최소 3 mm의 동시 분리를 제공하
기 위해 전극점 전원 스위치가 건물의 전기 설비에 통합되어야 합니다.
SOMFY는 본 사용 설명서를 따르지 않아서 생긴 결함 및 손상에 대해 어떠한 책임도 지지 않습니다. 나중에 참
조할 수 있도록 본 사용 설명서를 안전한 곳에 보관하십시오.
A
그림설명
[1] animeo IB+ Touch Building Controller.
[2] animeo IB+ 매립박스 (Ref. 9019837) - 필수사용.
[3] 매립박스에 먼지가 침입하는 것을 방지하기 위한 스티로폼 ; 매립박스와 함께 포장.
[4] animeo IB+ 노출박스 (Ref. 9019838) - 선택사용.
B
설치
최적의 위치를 선택합니다 : 넓고 평평한 표면에 설치.
[1] 매립박스를 사용하여 Touch Building Controller를 벽에 매립 시공합니다.
[2] 매립박스를 사용하여 Touch Building Controller를 중공벽 또는 배전반에 매립 시공합니다.
[3] 노출박스를 사용하여 Touch Building Controller를 벽면에 노출 시공합니다.
[4] Touch Building Controller 를 분리합니다.
m 매립박스 내부에 흠집이 나거나 먼지가 들어가지 않도록 스티로폼을 넣은 상태로 운반합니다.
m 중공면 또는 얇은 설치면 (예; 배전반 철문 등)에 설치 : Touch Building Controller를 물리적으로 확실히 설
치를 위해 매립박스의 나사를 사용하여 벽면에 단단히 고정해야 합니다.
: RTS 카드가 있는 모터 컨트롤러는 다음과 같은 조건에서 Touch Building Controller와 함께 전기 캐비닛에 설치
할 수 있습니다.
• Touch Building Controller 와 모터 컨트롤러(Motor Controller) 사이의 최소 거리 : 50 mm
• IP 케이블과 모터 컨트롤러(Motor Controller) 사이의 최소 거리 : 50 mm
• RTS 리모컨과 모터 컨트롤러(Motor Controller)에 장착된 RTS card 사이에는 금속 배전반 벽이 없어야 합니다.
• IB+ 케이블은 가능한 최단거리로 배선합니다.
C
결선
[1] Touch Building Controller 외부센서박스와 내부센서박스의 배선도.
[2] Touch Building Controller 과 외부/내부 센서박스 대체결선도.
m 자세한 센서에 대한 설명과 결선은 해당 제품의 설치 설명서를 참조하십시오.
m 매립박스 외부 전원에 연결하거나 차폐 커넥터를 사용합니다.
D
설정
Touch Building Controller 의 모든 설정방법은 내장 소프트웨어에 안내되어 있습니다. 각각의 순서를 따르시고 만
약 도움이 필요한 경우 디스플레이의 우측 상단에 있는 "i" 아이콘을 참조하십시오
m 소프트웨어 업데이트의 경우 Touch Building Controller 의 뒷면에 있는 USB 포트를 사용하십시오. (최소 2GB
용량의 USB 플래시 메모리 요구).
제품에 포함 된 배터리 (CR2032) 는 제품 수명 기간 동안 사용하도록 설계되었으므로 교체 할 필요가 없습니
다. 제품의 수명이 다해 배터리를 적절하게 제거하고 폐기할 경우 반드시 인증 된 전기 기술자에 의해 진행합
니다.
• 전원을 끄고 제품을 해체합니다.
• 나사를 풀고 덮개를 분리합니다.
• 다 사용된 배터리를 꺼내 올바르게 폐기합니다.
당사는 환경에 지속적인 관심을 갖습니다. 제품을 일반 가정용 쓰레기와 함께 폐기하지 마십시오. 제품을 승인된 재활용 수거 장소
로 가져가십시오.
animeo IB+ 4/8 ZONE TOUCH BUILDING CONTROLLER/BACNET . REF. 5124490 G -
19/32
