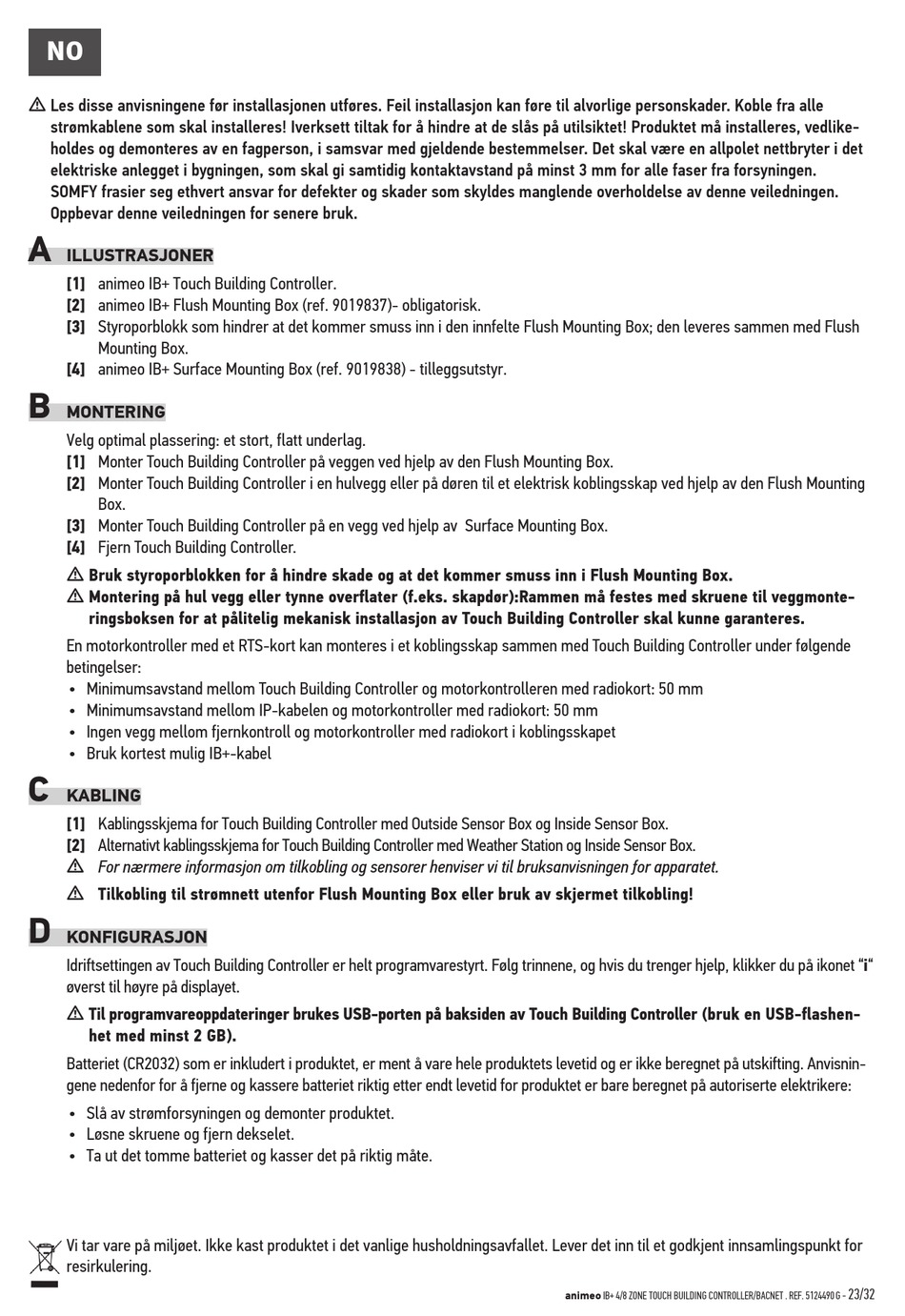

NO
m Les disse anvisningene før installasjonen utføres. Feil installasjon kan føre til alvorlige personskader. Koble fra alle
strømkablene som skal installeres! Iverksett tiltak for å hindre at de slås på utilsiktet! Produktet må installeres, vedlike-
holdes og demonteres av en fagperson, i samsvar med gjeldende bestemmelser. Det skal være en allpolet nettbryter i det
elektriske anlegget i bygningen, som skal gi samtidig kontaktavstand på minst 3 mm for alle faser fra forsyningen.
SOMFY frasier seg ethvert ansvar for defekter og skader som skyldes manglende overholdelse av denne veiledningen.
Oppbevar denne veiledningen for senere bruk.
A
ILLUSTRASJONER
[1] animeo IB+ Touch Building Controller.
[2] animeo IB+ Flush Mounting Box (ref. 9019837)- obligatorisk.
[3] Styroporblokk som hindrer at det kommer smuss inn i den innfelte Flush Mounting Box; den leveres sammen med Flush
Mounting Box.
[4] animeo IB+ Surface Mounting Box (ref. 9019838) - tilleggsutstyr.
B
MONTERING
Velg optimal plassering: et stort, flatt underlag.
[1] Monter Touch Building Controller på veggen ved hjelp av den Flush Mounting Box.
[2] Monter Touch Building Controller i en hulvegg eller på døren til et elektrisk koblingsskap ved hjelp av den Flush Mounting
Box.
[3] Monter Touch Building Controller på en vegg ved hjelp av Surface Mounting Box.
[4] Fjern Touch Building Controller.
m Bruk styroporblokken for å hindre skade og at det kommer smuss inn i Flush Mounting Box.
m Montering på hul vegg eller tynne overflater (f.eks. skapdør):Rammen må festes med skruene til veggmonte-
ringsboksen for at pålitelig mekanisk installasjon av Touch Building Controller skal kunne garanteres.
En motorkontroller med et RTS-kort kan monteres i et koblingsskap sammen med Touch Building Controller under følgende
betingelser:
• Minimumsavstand mellom Touch Building Controller og motorkontrolleren med radiokort: 50 mm
• Minimumsavstand mellom IP-kabelen og motorkontroller med radiokort: 50 mm
• Ingen vegg mellom fjernkontroll og motorkontroller med radiokort i koblingsskapet
• Bruk kortest mulig IB+-kabel
C
KABLING
[1] Kablingsskjema for Touch Building Controller med Outside Sensor Box og Inside Sensor Box.
[2] Alternativt kablingsskjema for Touch Building Controller med Weather Station og Inside Sensor Box.
m For nærmere informasjon om tilkobling og sensorer henviser vi til bruksanvisningen for apparatet.
m Tilkobling til strømnett utenfor Flush Mounting Box eller bruk av skjermet tilkobling!
D
KONFIGURASJON
Idriftsettingen av Touch Building Controller er helt programvarestyrt. Følg trinnene, og hvis du trenger hjelp, klikker du på ikonet "i"
øverst til høyre på displayet.
m Til programvareoppdateringer brukes USB-porten på baksiden av Touch Building Controller (bruk en USB-flashen-
het med minst 2 GB).
Batteriet (CR2032) som er inkludert i produktet, er ment å vare hele produktets levetid og er ikke beregnet på utskifting. Anvisnin-
gene nedenfor for å fjerne og kassere batteriet riktig etter endt levetid for produktet er bare beregnet på autoriserte elektrikere:
• Slå av strømforsyningen og demonter produktet.
• Løsne skruene og fjern dekselet.
• Ta ut det tomme batteriet og kasser det på riktig måte.
Vi tar vare på miljøet. Ikke kast produktet i det vanlige husholdningsavfallet. Lever det inn til et godkjent innsamlingspunkt for
resirkulering.
animeo IB+ 4/8 ZONE TOUCH BUILDING CONTROLLER/BACNET . REF. 5124490 G -
23/32
