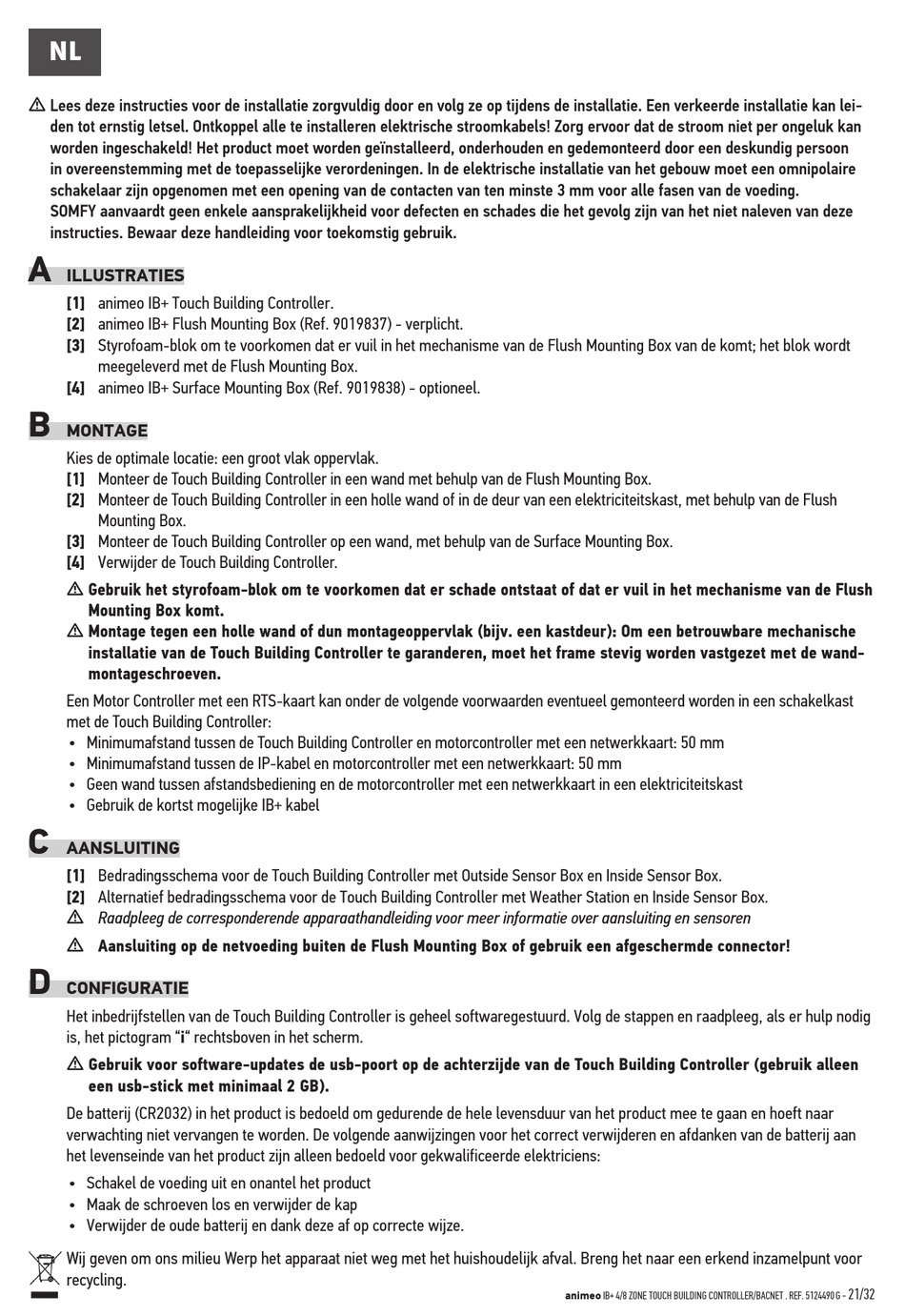

NL
m Lees deze instructies voor de installatie zorgvuldig door en volg ze op tijdens de installatie. Een verkeerde installatie kan lei-
den tot ernstig letsel. Ontkoppel alle te installeren elektrische stroomkabels! Zorg ervoor dat de stroom niet per ongeluk kan
worden ingeschakeld! Het product moet worden geïnstalleerd, onderhouden en gedemonteerd door een deskundig persoon
in overeenstemming met de toepasselijke verordeningen. In de elektrische installatie van het gebouw moet een omnipolaire
schakelaar zijn opgenomen met een opening van de contacten van ten minste 3 mm voor alle fasen van de voeding.
SOMFY aanvaardt geen enkele aansprakelijkheid voor defecten en schades die het gevolg zijn van het niet naleven van deze
instructies. Bewaar deze handleiding voor toekomstig gebruik.
A
ILLUSTRATIES
[1] animeo IB+ Touch Building Controller.
[2] animeo IB+ Flush Mounting Box (Ref. 9019837) - verplicht.
[3] Styrofoam-blok om te voorkomen dat er vuil in het mechanisme van de Flush Mounting Box van de komt; het blok wordt
meegeleverd met de Flush Mounting Box.
[4] animeo IB+ Surface Mounting Box (Ref. 9019838) - optioneel.
B
MONTAGE
Kies de optimale locatie: een groot vlak oppervlak.
[1] Monteer de Touch Building Controller in een wand met behulp van de Flush Mounting Box.
[2] Monteer de Touch Building Controller in een holle wand of in de deur van een elektriciteitskast, met behulp van de Flush
Mounting Box.
[3] Monteer de Touch Building Controller op een wand, met behulp van de Surface Mounting Box.
[4] Verwijder de Touch Building Controller.
m Gebruik het styrofoam-blok om te voorkomen dat er schade ontstaat of dat er vuil in het mechanisme van de Flush
Mounting Box komt.
m Montage tegen een holle wand of dun montageoppervlak (bijv. een kastdeur): Om een betrouwbare mechanische
installatie van de Touch Building Controller te garanderen, moet het frame stevig worden vastgezet met de wand-
montageschroeven.
Een Motor Controller met een RTS-kaart kan onder de volgende voorwaarden eventueel gemonteerd worden in een schakelkast
met de Touch Building Controller:
• Minimumafstand tussen de Touch Building Controller en motorcontroller met een netwerkkaart: 50 mm
• Minimumafstand tussen de IP-kabel en motorcontroller met een netwerkkaart: 50 mm
• Geen wand tussen afstandsbediening en de motorcontroller met een netwerkkaart in een elektriciteitskast
• Gebruik de kortst mogelijke IB+ kabel
C
AANSLUITING
[1] Bedradingsschema voor de Touch Building Controller met Outside Sensor Box en Inside Sensor Box.
[2] Alternatief bedradingsschema voor de Touch Building Controller met Weather Station en Inside Sensor Box.
m Raadpleeg de corresponderende apparaathandleiding voor meer informatie over aansluiting en sensoren
m Aansluiting op de netvoeding buiten de Flush Mounting Box of gebruik een afgeschermde connector!
D
CONFIGURATIE
Het inbedrijfstellen van de Touch Building Controller is geheel softwaregestuurd. Volg de stappen en raadpleeg, als er hulp nodig
is, het pictogram "i" rechtsboven in het scherm.
m Gebruik voor software-updates de usb-poort op de achterzijde van de Touch Building Controller (gebruik alleen
een usb-stick met minimaal 2 GB).
De batterij (CR2032) in het product is bedoeld om gedurende de hele levensduur van het product mee te gaan en hoeft naar
verwachting niet vervangen te worden. De volgende aanwijzingen voor het correct verwijderen en afdanken van de batterij aan
het levenseinde van het product zijn alleen bedoeld voor gekwalificeerde elektriciens:
• Schakel de voeding uit en onantel het product
• Maak de schroeven los en verwijder de kap
• Verwijder de oude batterij en dank deze af op correcte wijze.
Wij geven om ons milieu Werp het apparaat niet weg met het huishoudelijk afval. Breng het naar een erkend inzamelpunt voor
recycling.
animeo IB+ 4/8 ZONE TOUCH BUILDING CONTROLLER/BACNET . REF. 5124490 G -
21/32
