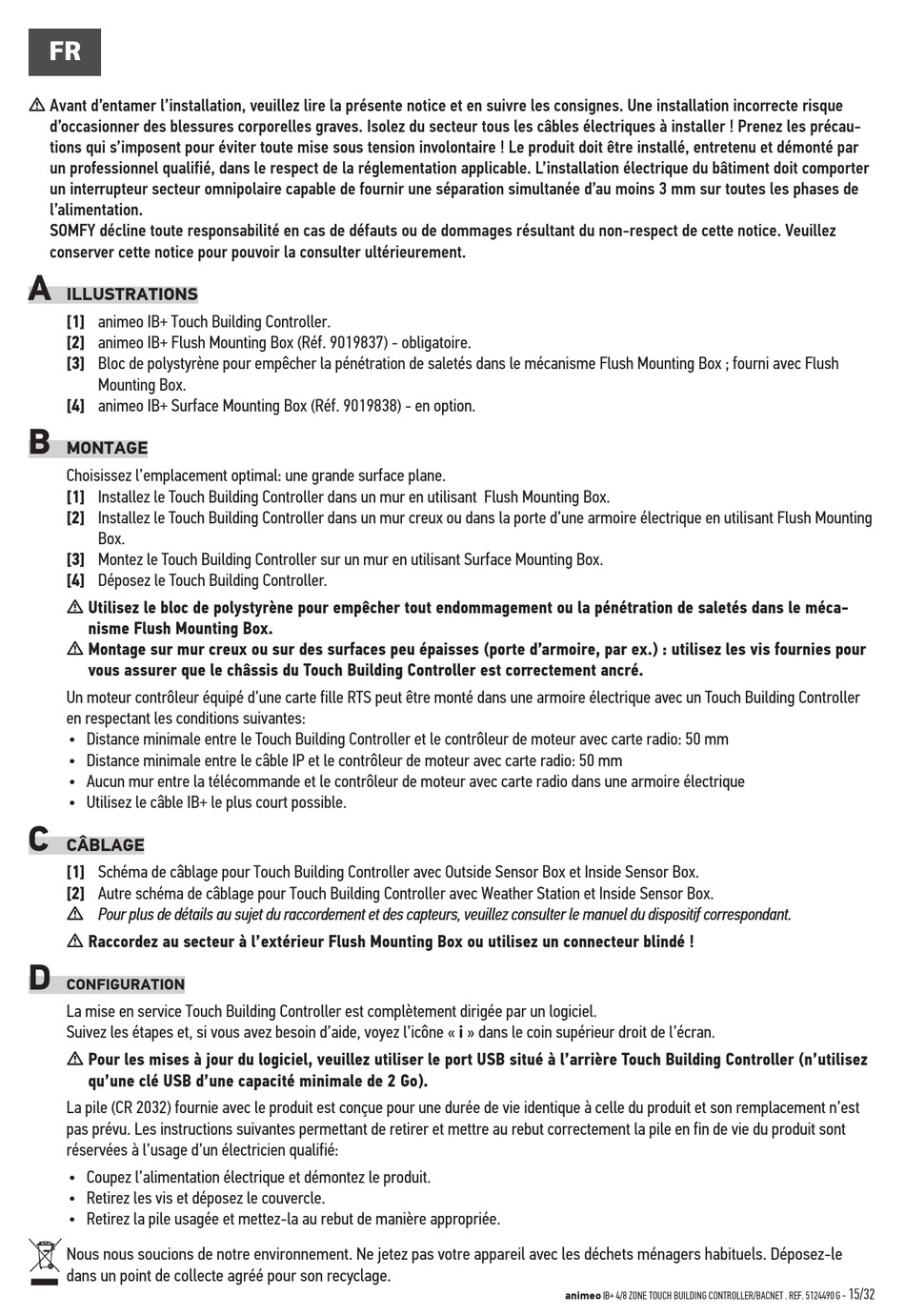

FR
m Avant d'entamer l'installation, veuillez lire la présente notice et en suivre les consignes. Une installation incorrecte risque
d'occasionner des blessures corporelles graves. Isolez du secteur tous les câbles électriques à installer ! Prenez les précau-
tions qui s'imposent pour éviter toute mise sous tension involontaire ! Le produit doit être installé, entretenu et démonté par
un professionnel qualifié, dans le respect de la réglementation applicable. L'installation électrique du bâtiment doit comporter
un interrupteur secteur omnipolaire capable de fournir une séparation simultanée d'au moins 3 mm sur toutes les phases de
l'alimentation.
SOMFY décline toute responsabilité en cas de défauts ou de dommages résultant du non-respect de cette notice. Veuillez
conserver cette notice pour pouvoir la consulter ultérieurement.
A
ILLUSTRATIONS
[1] animeo IB+ Touch Building Controller.
[2] animeo IB+ Flush Mounting Box (Réf. 9019837) - obligatoire.
[3] Bloc de polystyrène pour empêcher la pénétration de saletés dans le mécanisme Flush Mounting Box ; fourni avec Flush
Mounting Box.
[4] animeo IB+ Surface Mounting Box (Réf. 9019838) - en option.
B
MONTAGE
Choisissez l'emplacement optimal: une grande surface plane.
[1] Installez le Touch Building Controller dans un mur en utilisant Flush Mounting Box.
[2] Installez le Touch Building Controller dans un mur creux ou dans la porte d'une armoire électrique en utilisant Flush Mounting
Box.
[3] Montez le Touch Building Controller sur un mur en utilisant Surface Mounting Box.
[4] Déposez le Touch Building Controller.
m Utilisez le bloc de polystyrène pour empêcher tout endommagement ou la pénétration de saletés dans le méca-
nisme Flush Mounting Box.
m Montage sur mur creux ou sur des surfaces peu épaisses (porte d'armoire, par ex.) : utilisez les vis fournies pour
vous assurer que le châssis du Touch Building Controller est correctement ancré.
Un moteur contrôleur équipé d'une carte fille RTS peut être monté dans une armoire électrique avec un Touch Building Controller
en respectant les conditions suivantes:
• Distance minimale entre le Touch Building Controller et le contrôleur de moteur avec carte radio: 50 mm
• Distance minimale entre le câble IP et le contrôleur de moteur avec carte radio: 50 mm
• Aucun mur entre la télécommande et le contrôleur de moteur avec carte radio dans une armoire électrique
• Utilisez le câble IB+ le plus court possible.
C
CÂBLAGE
[1] Schéma de câblage pour Touch Building Controller avec Outside Sensor Box et Inside Sensor Box.
[2] Autre schéma de câblage pour Touch Building Controller avec Weather Station et Inside Sensor Box.
m Pour plus de détails au sujet du raccordement et des capteurs, veuillez consulter le manuel du dispositif correspondant.
m Raccordez au secteur à l'extérieur Flush Mounting Box ou utilisez un connecteur blindé !
D
CONFIGURATION
La mise en service Touch Building Controller est complètement dirigée par un logiciel.
Suivez les étapes et, si vous avez besoin d'aide, voyez l'icône « i » dans le coin supérieur droit de l'écran.
m Pour les mises à jour du logiciel, veuillez utiliser le port USB situé à l'arrière Touch Building Controller (n'utilisez
qu'une clé USB d'une capacité minimale de 2 Go).
La pile (CR 2032) fournie avec le produit est conçue pour une durée de vie identique à celle du produit et son remplacement n'est
pas prévu. Les instructions suivantes permettant de retirer et mettre au rebut correctement la pile en fin de vie du produit sont
réservées à l'usage d'un électricien qualifié:
• Coupez l'alimentation électrique et démontez le produit.
• Retirez les vis et déposez le couvercle.
• Retirez la pile usagée et mettez-la au rebut de manière appropriée.
Nous nous soucions de notre environnement. Ne jetez pas votre appareil avec les déchets ménagers habituels. Déposez-le
dans un point de collecte agréé pour son recyclage.
animeo IB+ 4/8 ZONE TOUCH BUILDING CONTROLLER/BACNET . REF. 5124490 G -
15/32
