Produktübersicht
2 Produktübersicht
2.1 ELX2002 - Einführung

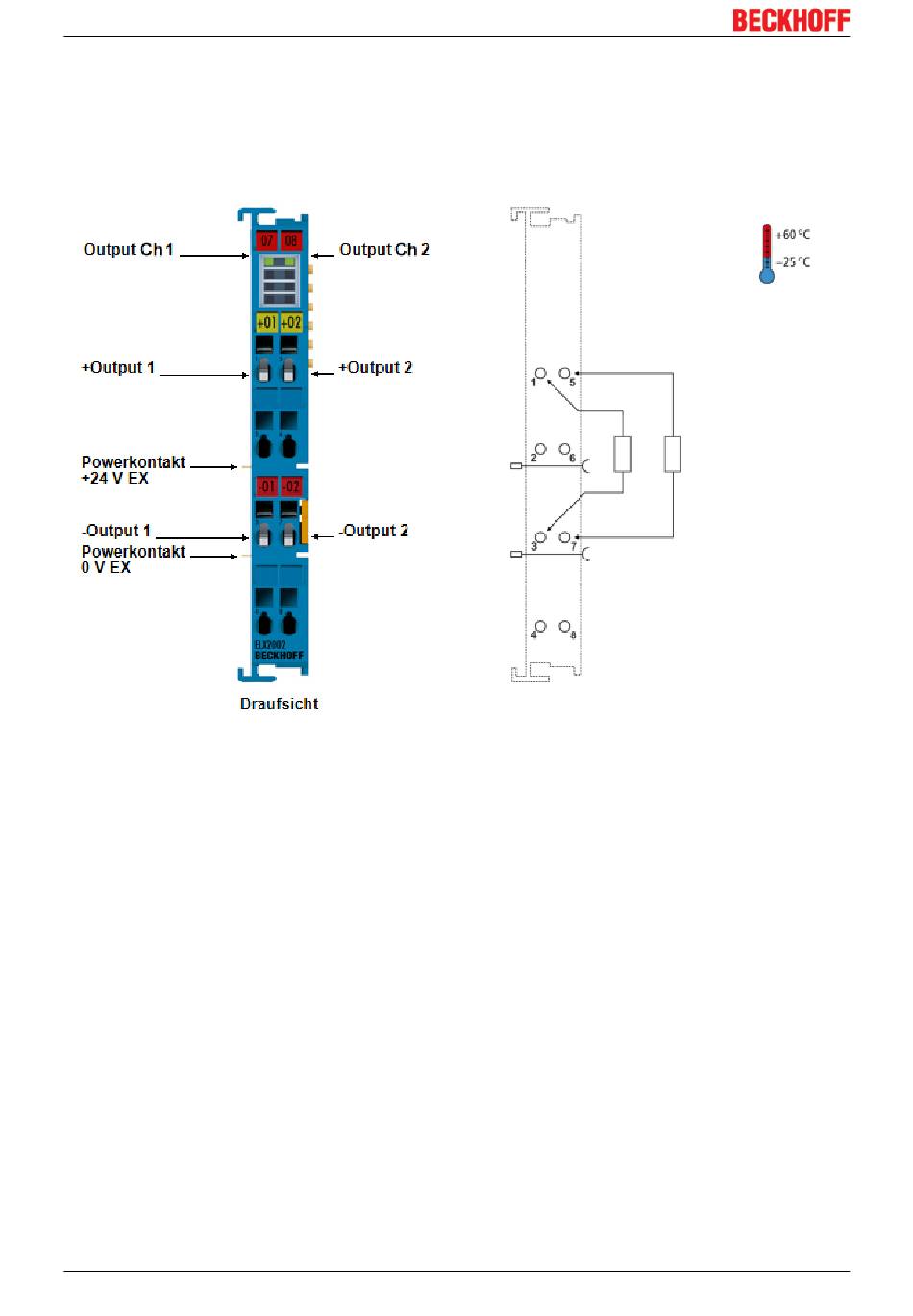

Abb. 4: ELX2002 - Zweikanalige, Digital-Ausgangsklemme, 24 V
Die digitale Ausgangsklemme ELX2002 erlaubt den direkten Anschluss eigensicherer Aktorik aus
explosionsgefährdeten Bereichen der Zone 0/20 und 1/21. Die ELX2002 liefert eine Ausgangsspannung von
24 V und einen maximalen Ausgangsstrom von 45 mA pro Kanal, der Summenstrom beträgt 80 mA. Der
DC
Signalzustand der EtherCAT-Klemme wird jeweils durch eine Leuchtdiode angezeigt.
12
, 45 mA, Ex i
DC
Version: 1.6.0 ELX2002
