Erweiterungskarten und Backup Units
Beispiel für Netzwerk-Adapter D2755

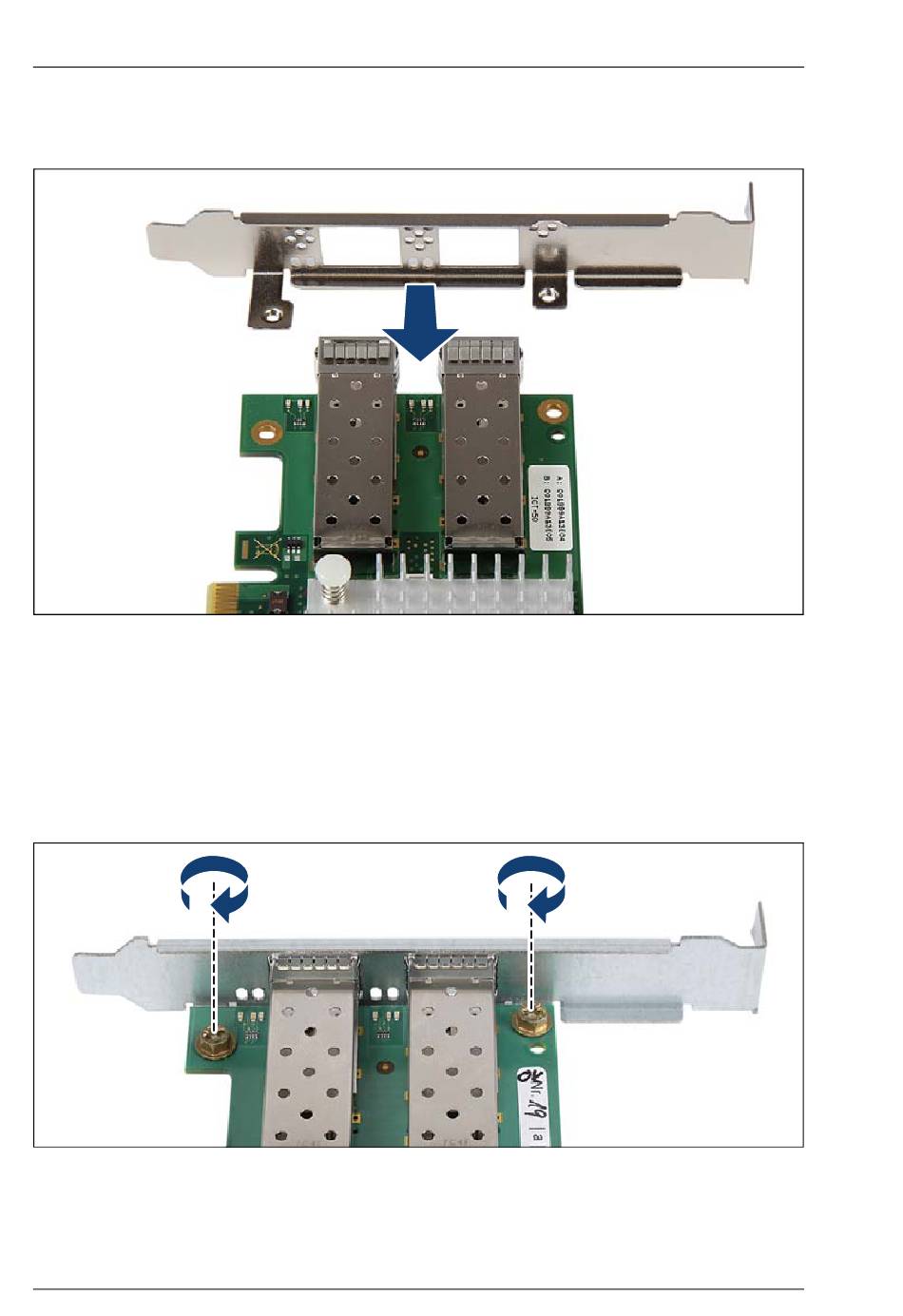

Bild 143: PCI-Steckplatzabdeckung einbauen (A)
Ê Platzieren Sie den Controller auf den Befestigungslaschen der
Steckplatzabdeckung.
Ê Schieben Sie die Steckplatzabdeckung vorsichtig auf den Controller, bis die
Steckergehäuse in die Öffnungen des Anschlussfelds auf der
Steckplatzabdeckung ragen.
Bild 144: PCI-Steckplatzabdeckung einbauen (B)
Ê Befestigen Sie die Steckplatzabdeckung mit zwei Schrauben.
226
Upgrade und Maintenance Manual
TX2540 M1
