12.5
Drehzahlregelmodul
Es gibt 2 verschiedene Drehzahlregelmodule. Das Erste besitzt nur einen Drehzahlausgang
und das zweite besitzt zwei Drehzahlausgänge. Zu unterscheiden sind die 2 Module durch
das schwarze Halbleiterrelais.

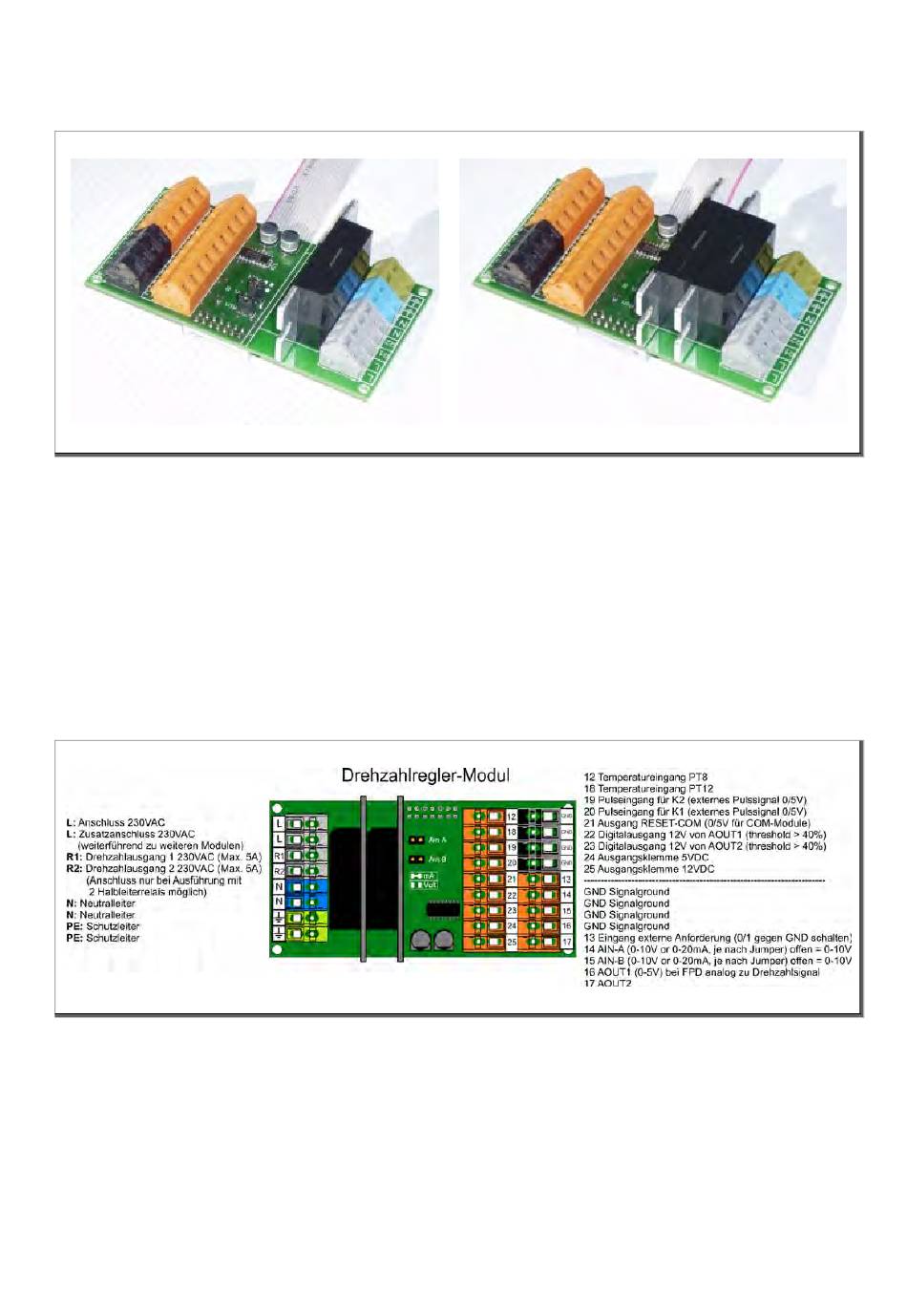

Abb. 34: Drehzahlregelmodule
Das Zusatzmodul besitzt ein halbwellengesteuertes Drehzahlregelmodul. Durch
Ausschalten von beliebig vielen Halbwellen per Halbleiterrelais wird die Drehzahl in zehn
Stufen von 0% bis 100% geregelt. Das frequente Einschalten wird immer im
Spannungsnulldurchgang, das Ausschalten im Stromnulldurchgang durchgeführt. Dadurch
ergibt sich ein harmonisches Drehzahlregelverhalten und eine sehr hohe Lebensdauer da
Spannungsspitzen vermieden werden.
Das Drehzahlmodul wird vorwiegend zur Regelung von kleinen einphasigen Ventilatoren
und Pumpen eingesetzt. Die Belastbarkeit des Ausgangs ist mit 5A begrenzt. Die maximale
Leistung des angeschlossenen Motors sollte maximal 300VA betragen (unter
Berücksichtigung des Anlaufstromes).
Abb. 35: Anschlüsse Drehzahlregelmodul
Es können hier weiter externe Anforderungen aufgeschalten werden.
47
