Anbindung der Erweiterungsmodule (Heizkreismodule)
Die Anbindung der Module erfolgt direkt auf dem PMR10 Regler. Auf der Rückseite des
Reglers befinden sich zwei 10 polige Anschlüsse für Flachbandkabel. Auf diesen werden
die Heizkreis-Erweiterungsmodule 2 und 3 angeschlossen. Wird ein Drehzahlregel-Modul
verwendet, wird dieses am Anschluss für Erweiterungsmodul 3 angeschlossen und ersetzt
dieses. Die Kommunikationsplatine wird auf dem oberen 14poligen Steckplatz
angeschlossen.

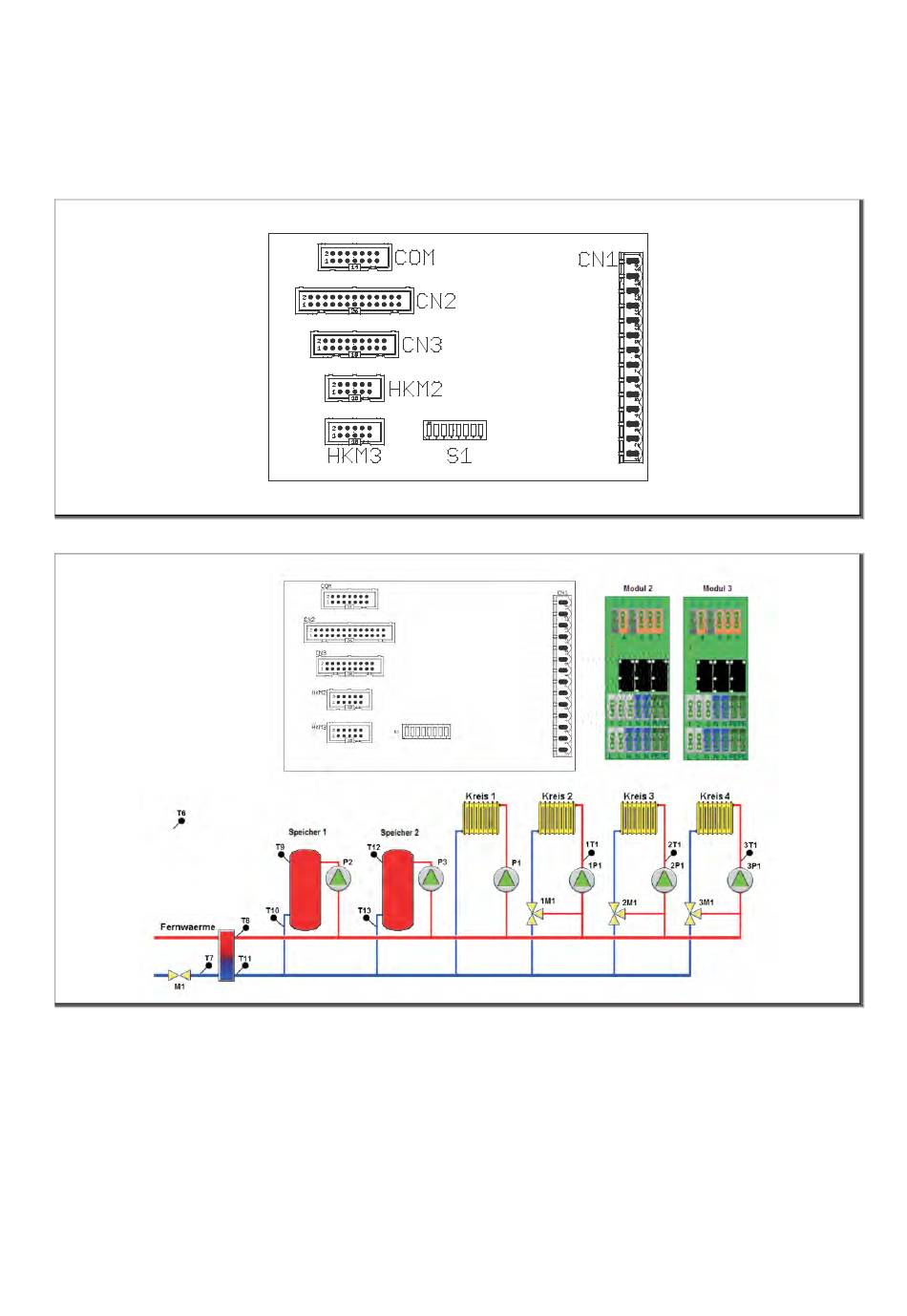

Abb. 29: Anbindung der Erweiterungsmodule
Abb. 30: Anbindung der Erweiterungsmodule inkl. Zusätzlicher Heizkreismodule (optional)
41
