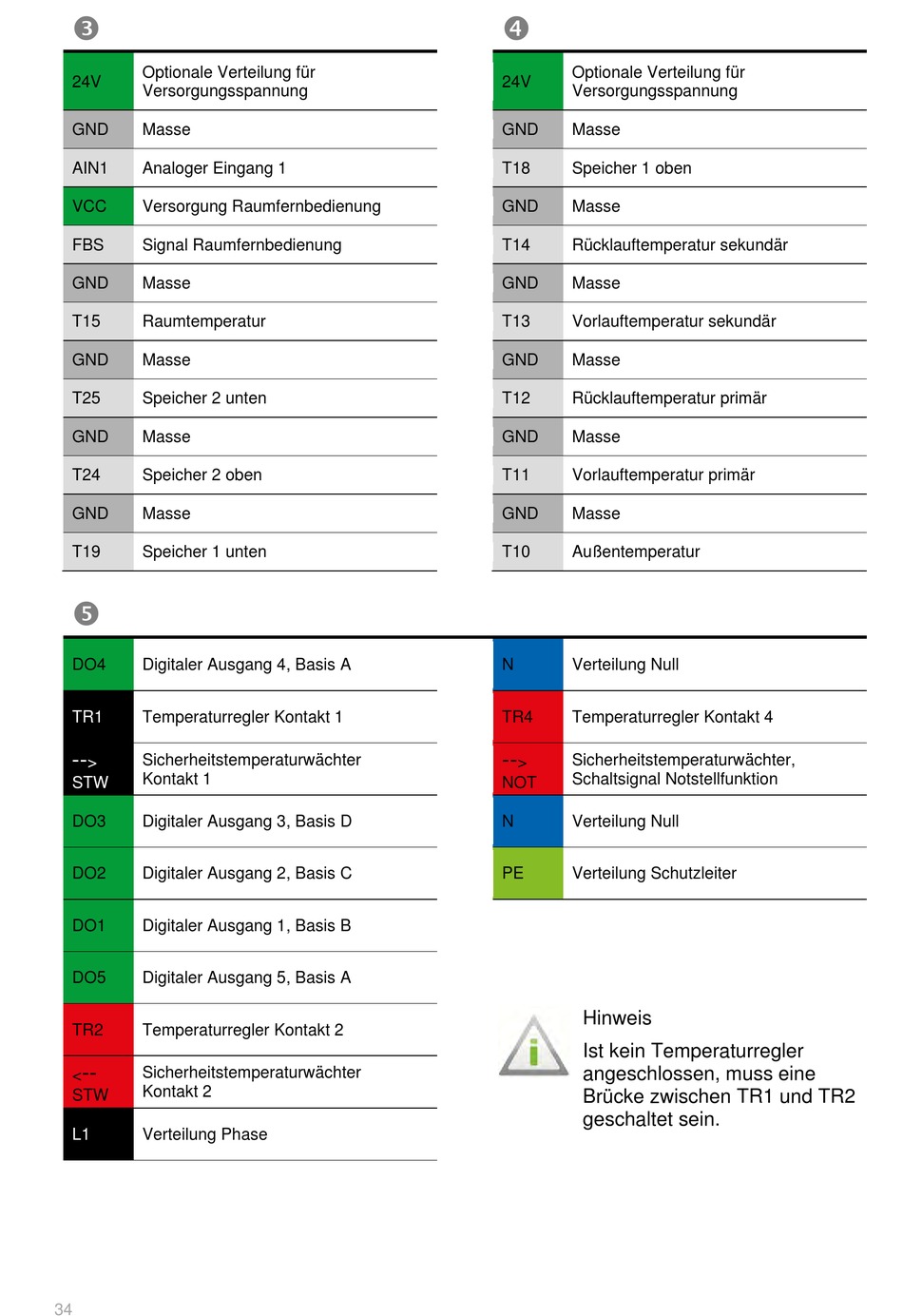

PEWO MODULREGLER PMR10 Handbuch Seite 34


Optionale Verteilung für
24V
Versorgungsspannung
GND Masse
AIN1 Analoger Eingang 1
VCC Versorgung Raumfernbedienung
FBS Signal Raumfernbedienung
GND Masse
T15 Raumtemperatur
GND Masse
T25 Speicher 2 unten
GND Masse
T24 Speicher 2 oben
GND Masse
T19 Speicher 1 unten

DO4 Digitaler Ausgang 4, Basis A
TR1 Temperaturregler Kontakt 1
--
Sicherheitstemperaturwächter
>
Kontakt 1
STW
DO3 Digitaler Ausgang 3, Basis D
DO2 Digitaler Ausgang 2, Basis C
DO1 Digitaler Ausgang 1, Basis B
DO5 Digitaler Ausgang 5, Basis A
TR2 Temperaturregler Kontakt 2
--
Sicherheitstemperaturwächter
<
Kontakt 2
STW
L1 Verteilung Phase
34

Optionale Verteilung für
24V
Versorgungsspannung
GND Masse
T18 Speicher 1 oben
GND Masse
T14 Rücklauftemperatur sekundär
GND Masse
T13 Vorlauftemperatur sekundär
GND Masse
T12 Rücklauftemperatur primär
GND Masse
T11 Vorlauftemperatur primär
GND Masse
T10 Außentemperatur
N Verteilung Null
TR4 Temperaturregler Kontakt 4
--
Sicherheitstemperaturwächter,
>
Schaltsignal Notstellfunktion
NOT
N Verteilung Null
PE Verteilung Schutzleiter
Hinweis
Ist kein Temperaturregler
angeschlossen, muss eine
Brücke zwischen TR1 und TR2
geschaltet sein.
