11.3
Einzelkonfiguration
Hier können Sie jede Gruppe einzeln konfigurieren. Wenn Sie in die Einzelkonfiguration
einsteigen, erscheint am Display gleich die erste einstellbare Gruppe und das gerade
gewählte Schema (z.B. Basis A – Fernwärme). Um eine Gruppe zu konfigurieren einfach
bei der gewünschten Gruppe mit „ENTER" bestätigen und durchschalten, bis das
gewünschte Schema erscheint und wieder mit „ENTER" bestätigen. Durch die
Einzelkonfiguration wird das Anlagenschema automatisch angepasst.
12
Elektrische Anbindung
In der nebenstehenden Abbildung ist die
maximale Ausstattung des
Schaltschrankes PMR10 dargestellt.
Die Gruppen 1 und 4 sind Bestandteil der
Basisausstattung.
Die Gruppen 2 und 3 sind optional. Diese
können auch nachträglich integriert
werden. Bitte setzten Sie sich dazu mit uns
in Verbindung. Kontaktinformationen
entnehmen Sie bitte dem Kapitel
*
´Kundendienst´.
Basisklemmplatine –
Basisausstattung Basis A bis Basis
D, sowie 1 gemischter Heizkreis.
Für den Anschluss von
Anlagenkomponenten, wie Pumpen,
Fühler etc.
Kommunikationsplatine (optional) –
Für den Anschluss von bis zu 3
Busschnittstellen
Erweiterungsmodule (optional) –
Für bis zu 2 Heizkreismodule
(1 Heizkreismodul ist bereits im
PMR10 integriert)
230 V Netzanschluss
*
Neben den Modulen wird evtl. eine größere Montagewanne benötigt.
40

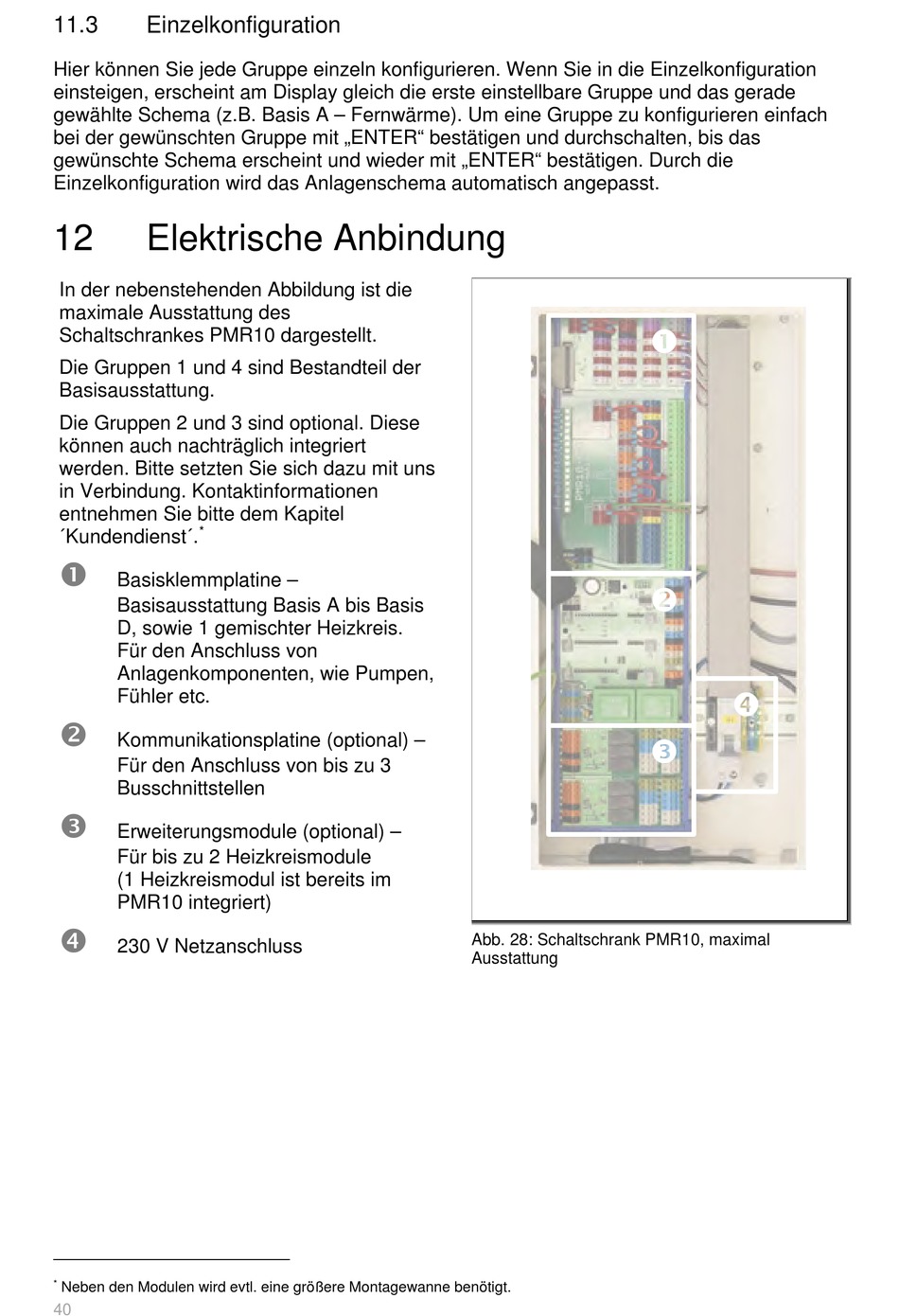

Abb. 28: Schaltschrank PMR10, maximal
Ausstattung
