12.3
Versorgung und Ausgänge (230V~)/Eingänge
Die Anbindung der Module erfolgt direkt auf dem PMR10 Regler. Auf der Rückseite des
Reglers befinden sich zwei 10 polige Anschlüsse für Flachbandkabel. Auf diesen werden
die Heizkreis-Erweiterungsmodule 2 und 3 angeschlossen. Wird ein Drehzahlregel-Modul
verwendet, wird dieses am Anschluss für Erweiterungsmodul 3 angeschlossen und ersetzt
dieses. Die Kommunikationsplatine wird auf dem oberen 14poligen Steckplatz
angeschlossen.

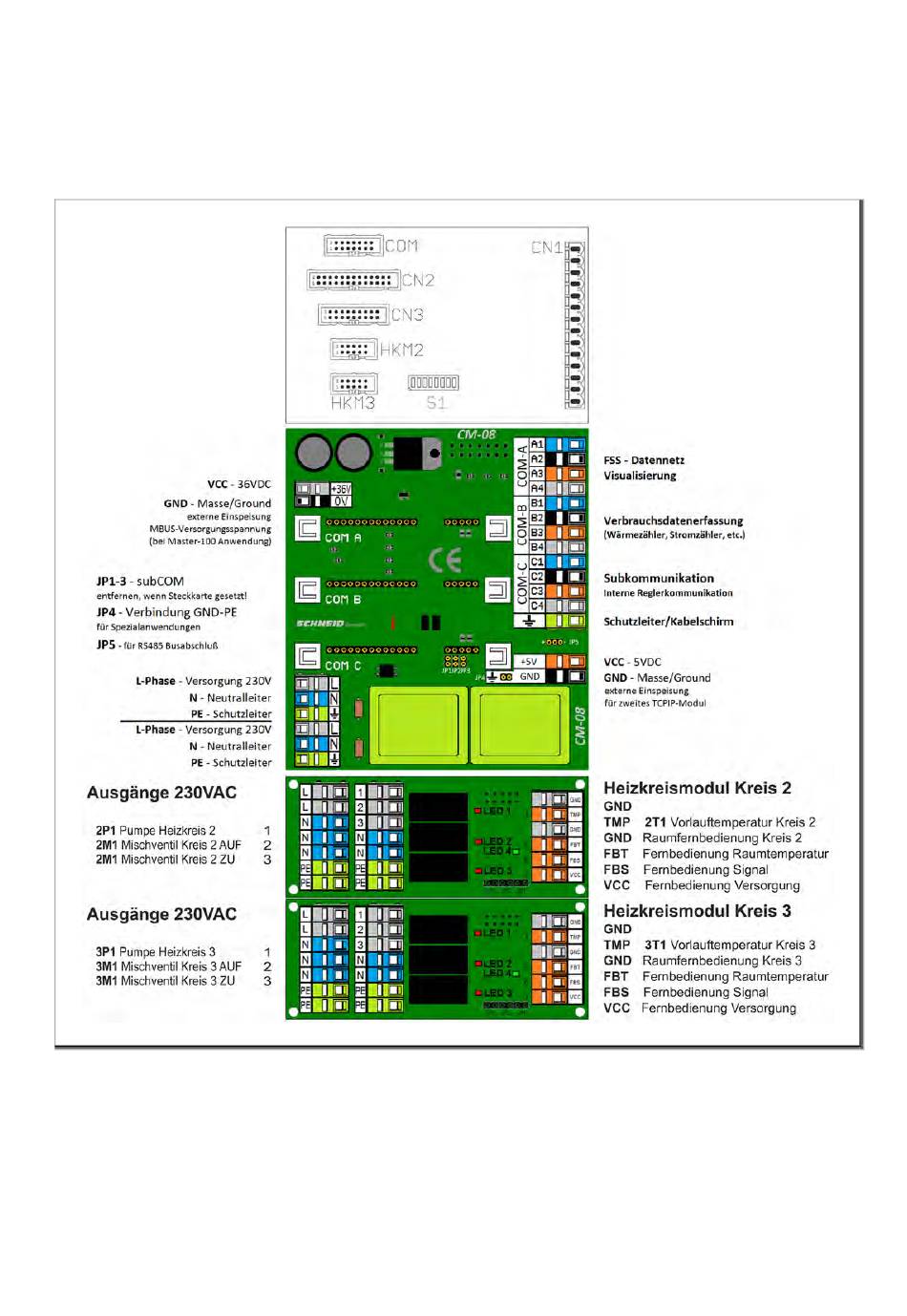

Abb. 32: Übersicht Versorgung und Ausgänge/Eingänge
45
