9.3
Einzelkonfiguration
Hier können Sie jede Gruppe einzeln konfigurieren. Wenn Sie in die Einzelkonfiguration
einsteigen, erscheint am Display gleich die erste einstellbare Gruppe und das gerade
gewählte Schema (z.B. Basis A – Fernwärme). Um eine Gruppe zu konfigurieren einfach
bei der gewünschten Gruppe mit „ENTER" bestätigen und durchschalten, bis das
gewünschte Schema erscheint und wieder mit „ENTER" bestätigen. Durch die
Einzelkonfiguration wird das Anlagenschema automatisch angepasst.
10
Elektrische Anbindung
10.1
Schaltschrank
In der nebenstehenden Abbildung ist die
maximale Ausstattung des
Schaltschrankes PMR09 dargestellt.
Die Gruppen 1 und 4 sind Bestandteil der
Basisausstattung.
Die Gruppen 2 und 3 sind optional. Diese
können auch nachträglich integriert
werden. Bitte setzten Sie sich dazu mit uns
in Verbindung. Kontaktinformationen
entnehmen Sie bitte dem Kapitel
*
´Kundendienst´.
Basisklemmplatine –
Basisausstattung Basis A bis Basis
D.
Für den Anschluss von
Anlagenkomponenten, wie Pumpen,
Fühler etc.
Kommunikationsplatine (optional) –
Für den Anschluss von bis zu 3
Busschnittstellen
Erweiterungsmodule (optional) –
Für bis zu 3 Heizkreismodulen
230 V Netzanschluss
10.2
Anbindung der Erweiterungsmodule (Heizkreismodule)
Die Anbindung der Module erfolgt direkt auf dem PMR09 Regelgerät. Sie finden in der Mitte
der Basis drei 10 polige Anschlüsse für Flachbandkabel. Auf diesen drei werden die
Erweiterungsmodule eins, zwei und drei angeschlossen. Wird ein Drehzahlregel-Modul
verwendet, wird dieses am Anschluss für Erweiterungsmodul 3 angeschlossen und ersetzt
dieses.
*
Neben den Modulen wird evtl. eine größere Montagewanne benötigt.
30

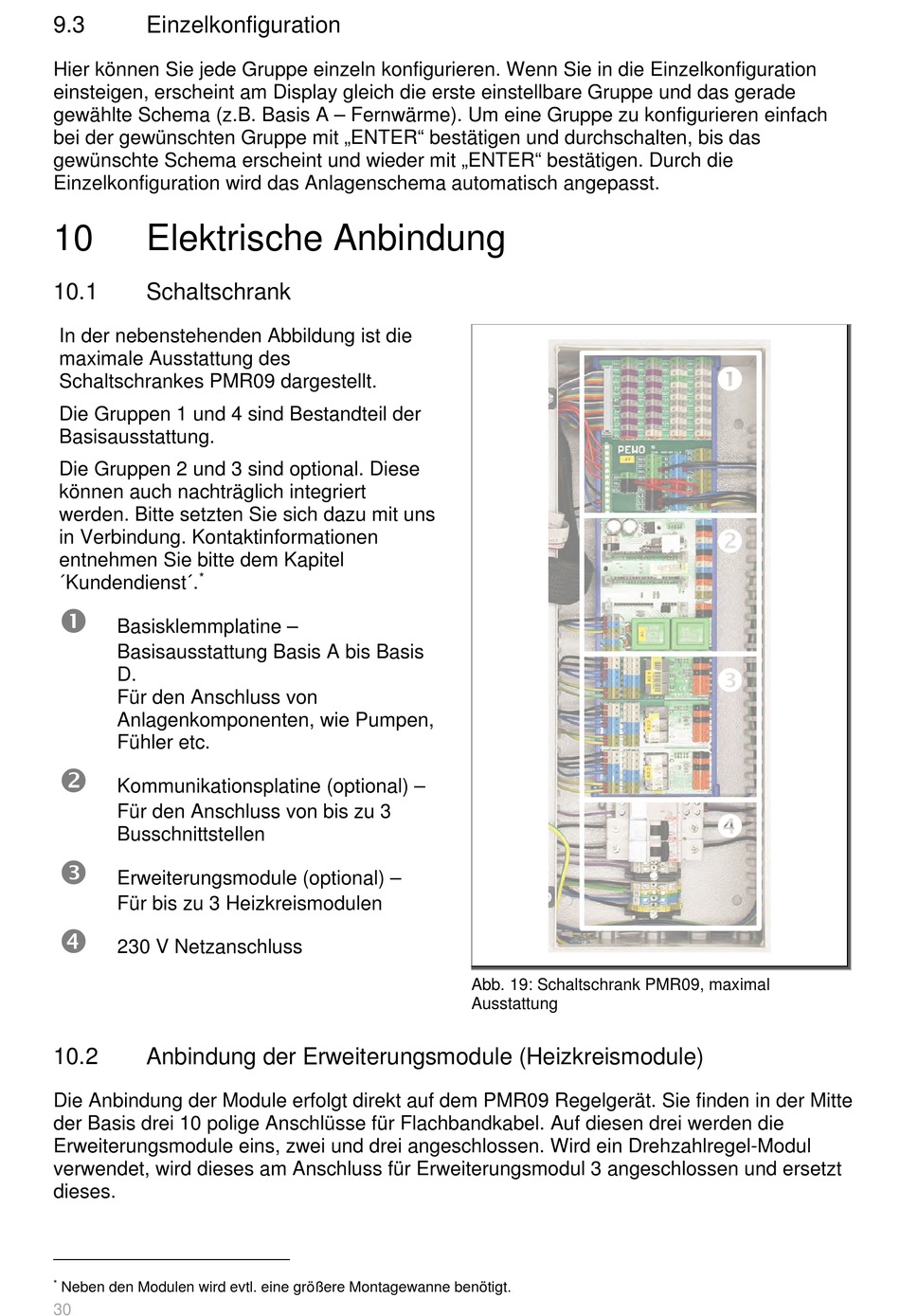

Abb. 19: Schaltschrank PMR09, maximal
Ausstattung
