Basisklemmplatine - PEWO MODULREGLER PMR10 Handbuch

10.3

Basisklemmplatine

Auf der Basisklemmplatine befinden sich die elektrischen Anschlüsse zur Stromversorgung
von Anlagenkomponenten und die Anschlüsse für Ein-/Ausgänge bzw. Fühler.

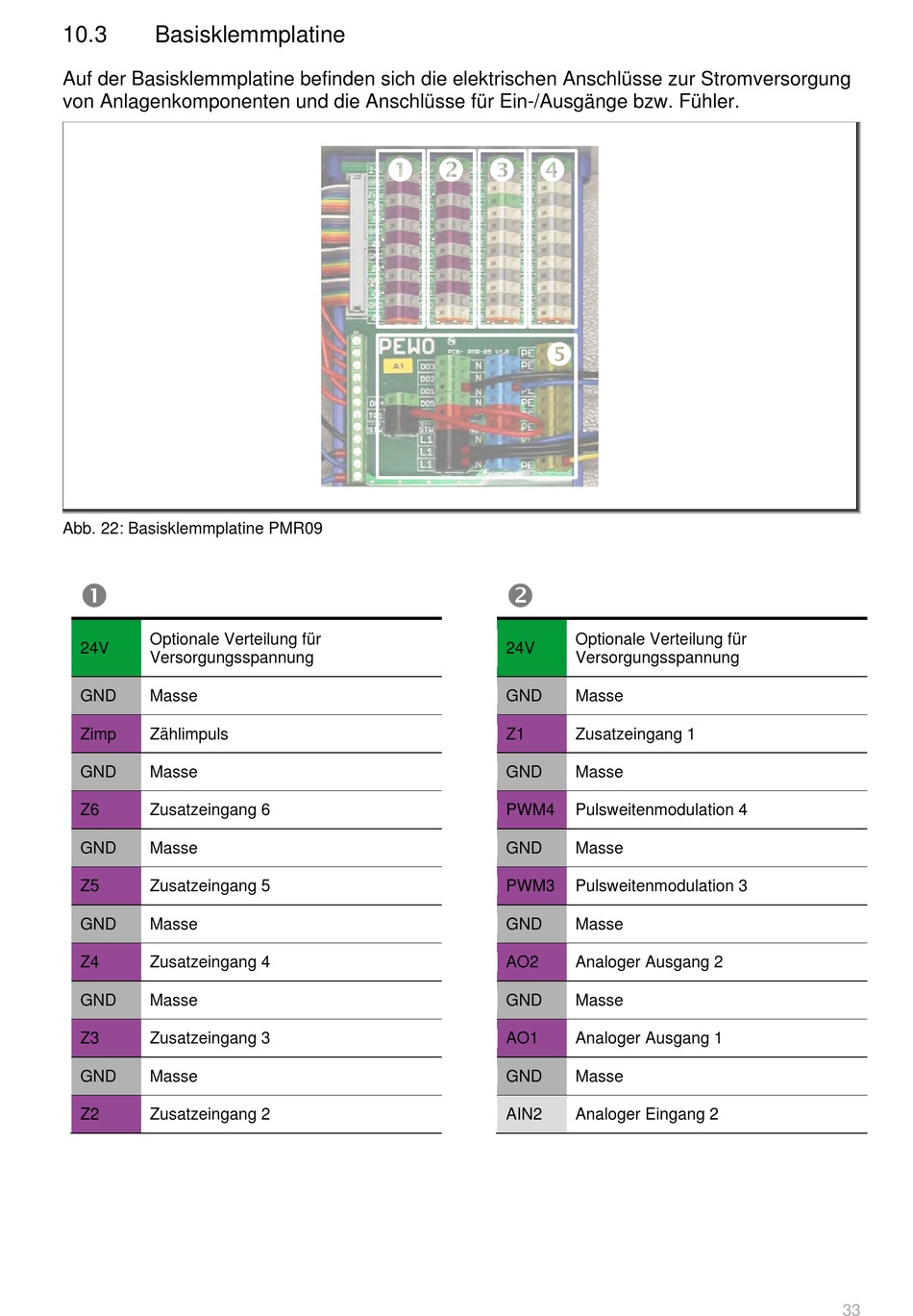

Abb. 22: Basisklemmplatine PMR09

Optionale Verteilung für
24V
Versorgungsspannung
GND Masse
Zimp Zählimpuls
GND Masse
Z6 Zusatzeingang 6
GND Masse
Z5 Zusatzeingang 5
GND Masse
Z4 Zusatzeingang 4
GND Masse
Z3 Zusatzeingang 3
GND Masse
Z2 Zusatzeingang 2
   


24V
GND
Z1
GND
PWM4
GND
PWM3
GND
AO2
GND
AO1
GND
AIN2
Optionale Verteilung für
Versorgungsspannung
Masse
Zusatzeingang 1
Masse
Pulsweitenmodulation 4
Masse
Pulsweitenmodulation 3
Masse
Analoger Ausgang 2
Masse
Analoger Ausgang 1
Masse
Analoger Eingang 2
