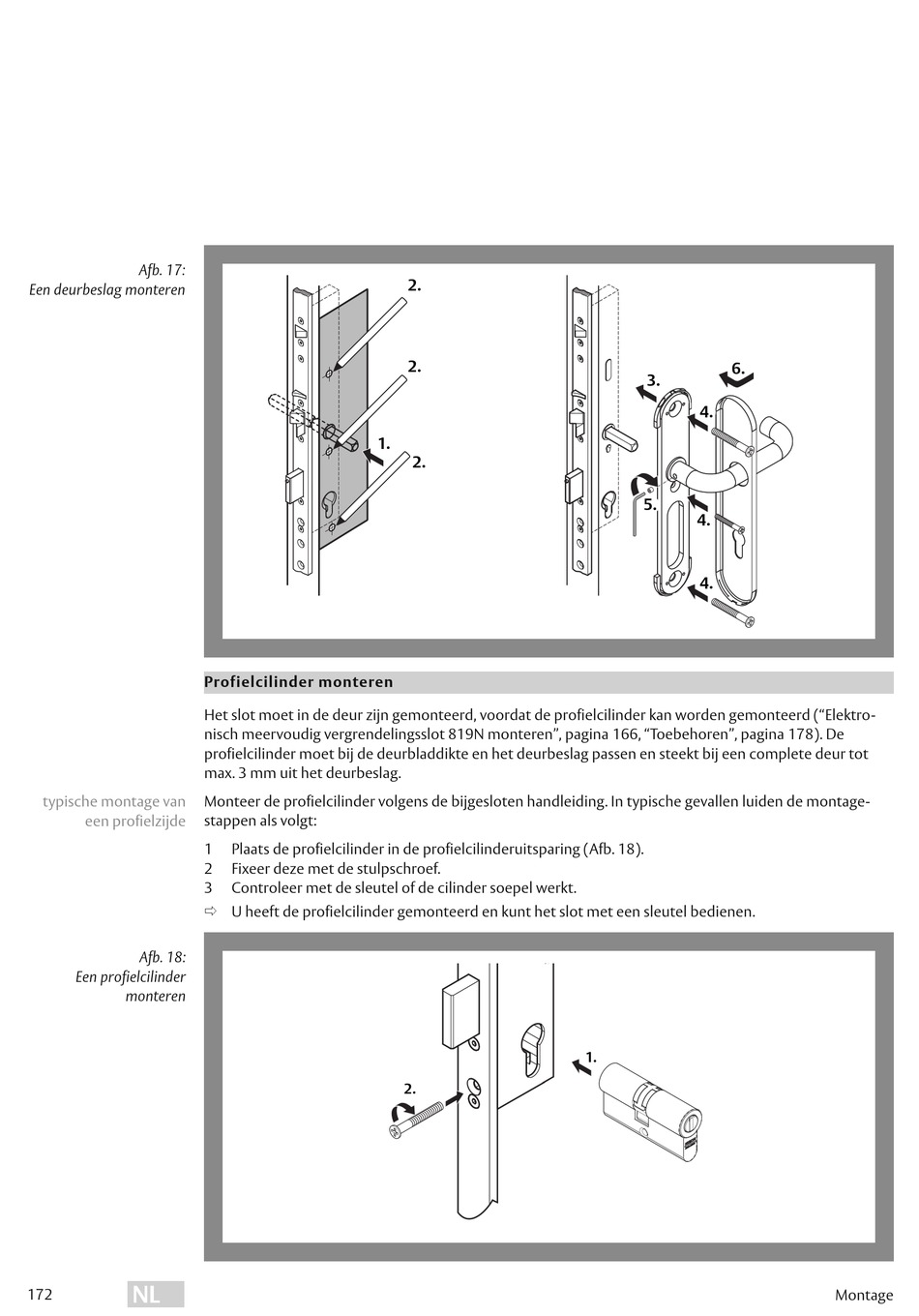

Afb. 17 :
Een deurbeslag monteren
typische montage van
een profielzijde
Afb. 18 :
Een profielcilinder
monteren
NL
172
Profielcilinder monteren
Het slot moet in de deur zijn gemonteerd, voordat de profielcilinder kan worden gemonteerd ("Elektro-
nisch meervoudig vergrendelingsslot 819N monteren", pagina 166, "Toebehoren", pagina 178). De
profielcilinder moet bij de deurbladdikte en het deurbeslag passen en steekt bij een complete deur tot
max. 3 mm uit het deurbeslag.
Monteer de profielcilinder volgens de bijgesloten handleiding. In typische gevallen luiden de montage-
stappen als volgt:
1 Plaats de profielcilinder in de profielcilinderuitsparing (Afb. 18).
2 Fixeer deze met de stulpschroef.
3 Controleer met de sleutel of de cilinder soepel werkt.
 U heeft de profielcilinder gemonteerd en kunt het slot met een sleutel bedienen.
2.
2.
1.
2.
2.
6.
3.
4.
5.
4.
4.
1
1.
Montage
