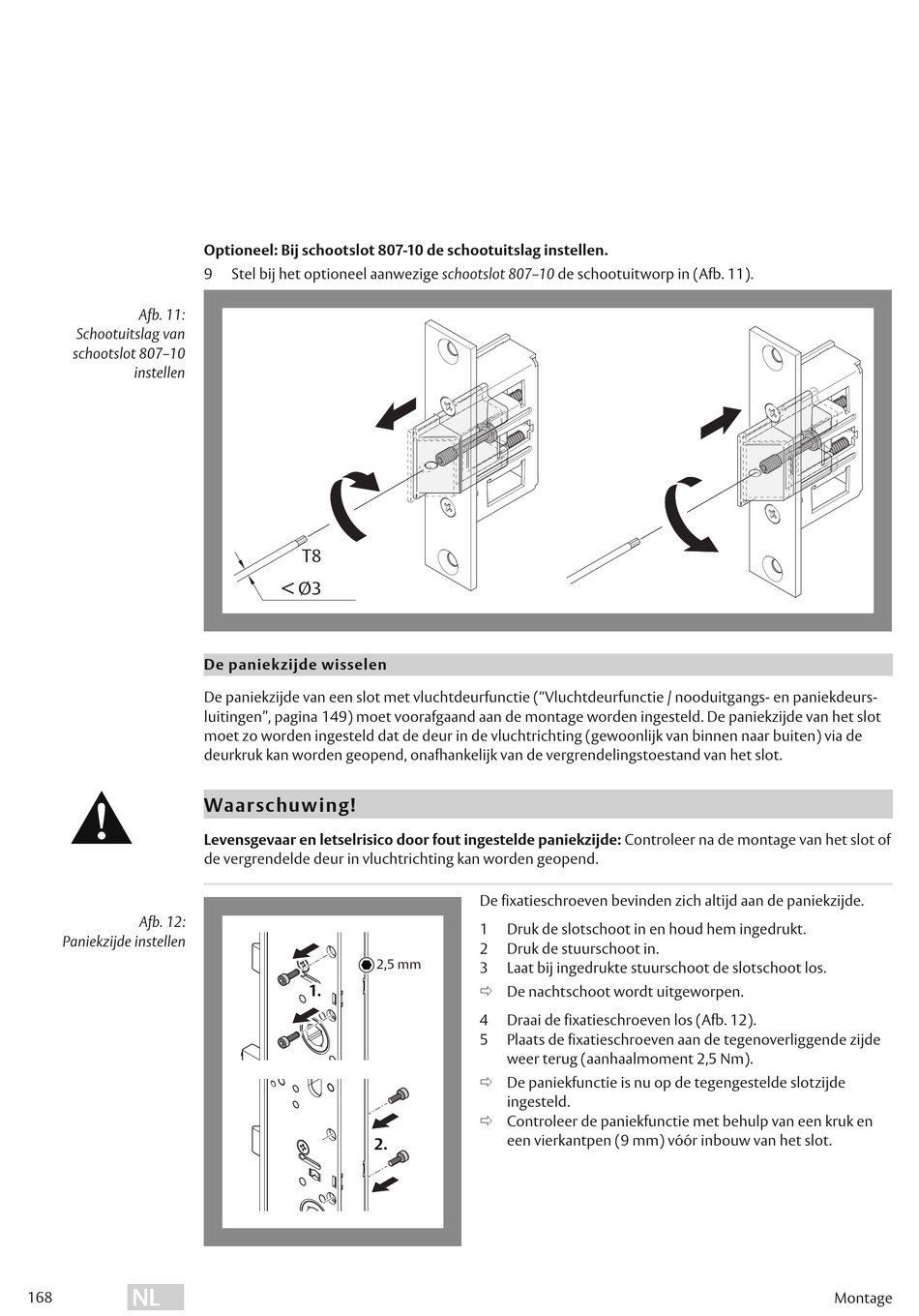

Afb. 11 :
Schootuitslag van
schootslot 807–10
instellen
!
Afb. 12 :
Paniekzijde instellen
NL
168
Optioneel: Bij schootslot 807-10 de schootuitslag instellen.
9 Stel bij het optioneel aanwezige schootslot 807–10 de schootuitworp in (Afb. 11).
T8
< Ø3
De paniekzijde wisselen
De paniekzijde van een slot met vluchtdeurfunctie ("Vluchtdeurfunctie / nooduitgangs- en paniekdeurs-
luitingen", pagina 149) moet voorafgaand aan de montage worden ingesteld. De paniekzijde van het slot
moet zo worden ingesteld dat de deur in de vluchtrichting (gewoonlijk van binnen naar buiten) via de
deurkruk kan worden geopend, onafhankelijk van de vergrendelingstoestand van het slot.
Waarschuwing!
Levensgevaar en letselrisico door fout ingestelde paniekzijde: Controleer na de montage van het slot of
de vergrendelde deur in vluchtrichting kan worden geopend.
2,5 mm
1.
2.
De fixatieschroeven bevinden zich altijd aan de paniekzijde.
1 Druk de slotschoot in en houd hem ingedrukt.
2 Druk de stuurschoot in.
3 Laat bij ingedrukte stuurschoot de slotschoot los.
 De nachtschoot wordt uitgeworpen.
4 Draai de fixatieschroeven los (Afb. 12).
5 Plaats de fixatieschroeven aan de tegenoverliggende zijde
weer terug (aanhaalmoment 2,5 Nm).
 De paniekfunctie is nu op de tegengestelde slotzijde
ingesteld.
 Controleer de paniekfunctie met behulp van een kruk en
een vierkantpen (9 mm) vóór inbouw van het slot.
Montage
