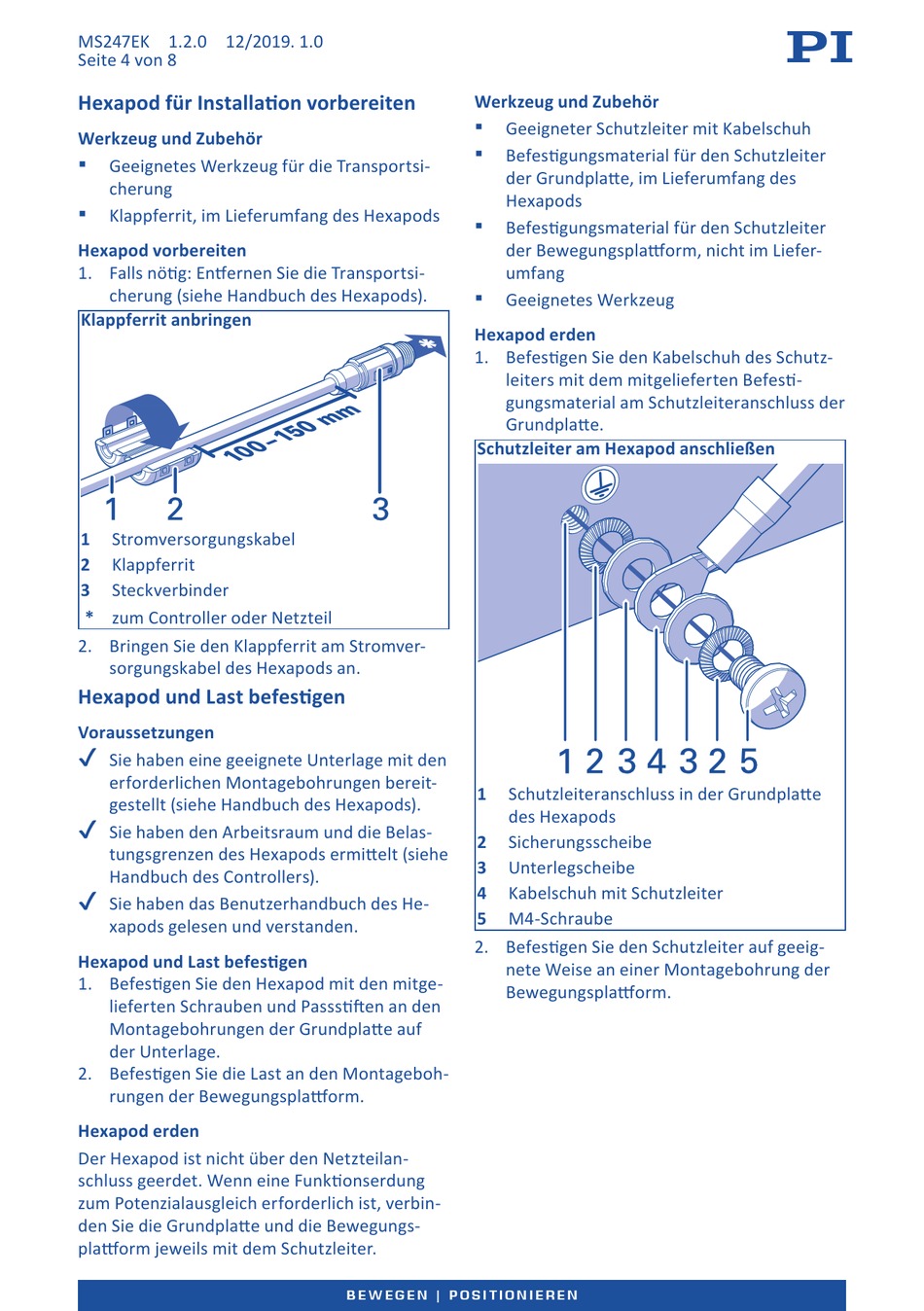

MS247EK 1.2.0 12/2019. 1.0
Seite 4 von 8
Hexapod für Installation vorbereiten
Werkzeug und Zubehör
✔ ▪
Geeignetes Werkzeug für die Transportsi-
cherung
✔ ▪
Klappferrit, im Lieferumfang des Hexapods
Hexapod vorbereiten
1. Falls nötig: Entfernen Sie die Transportsi-
cherung (siehe Handbuch des Hexapods).
Klappferrit anbringen
1
Stromversorgungskabel
2
Klappferrit
3
Steckverbinder
* zum Controller oder Netzteil
2. Bringen Sie den Klappferrit am Stromver-
sorgungskabel des Hexapods an.
Hexapod und Last befestigen
Voraussetzungen
✔
✔
Sie haben eine geeignete Unterlage mit den
erforderlichen Montagebohrungen bereit-
gestellt (siehe Handbuch des Hexapods).
✔
✔
Sie haben den Arbeitsraum und die Belas-
tungsgrenzen des Hexapods ermittelt (siehe
Handbuch des Controllers).
✔
✔
Sie haben das Benutzerhandbuch des He-
xapods gelesen und verstanden.
Hexapod und Last befestigen
1. Befestigen Sie den Hexapod mit den mitge-
lieferten Schrauben und Passstiften an den
Montagebohrungen der Grundplatte auf
der Unterlage.
2. Befestigen Sie die Last an den Montageboh-
rungen der Bewegungsplattform.
Hexapod erden
Der Hexapod ist nicht über den Netzteilan-
schluss geerdet. Wenn eine Funktionserdung
zum Potenzialausgleich erforderlich ist, verbin-
den Sie die Grundplatte und die Bewegungs-
plattform jeweils mit dem Schutzleiter.
Werkzeug und Zubehör
✔ ▪
Geeigneter Schutzleiter mit Kabelschuh
✔ ▪
Befestigungsmaterial für den Schutzleiter
der Grundplatte, im Lieferumfang des
Hexapods
✔ ▪
Befestigungsmaterial für den Schutzleiter
der Bewegungsplattform, nicht im Liefer-
umfang
✔ ▪
Geeignetes Werkzeug
Hexapod erden
1. Befestigen Sie den Kabelschuh des Schutz-
leiters mit dem mitgelieferten Befesti-
gungsmaterial am Schutzleiteranschluss der
Grundplatte.
Schutzleiter am Hexapod anschließen
1
Schutzleiteranschluss in der Grundplatte
des Hexapods
2
Sicherungsscheibe
3
Unterlegscheibe
4
Kabelschuh mit Schutzleiter
5
M4-Schraube
2. Befestigen Sie den Schutzleiter auf geeig-
nete Weise an einer Montagebohrung der
Bewegungsplattform.
B E W E G E N | P O S I T I O N I E R E N
