Gerät warten und instand setzen
7.1 Hardwarekomponenten aus- und einbauen
7.1.7

Modul der redundanten Stromversorgung ausbauen

Voraussetzung
● Das Gerät ist vom Stromnetz getrennt.
● Alle Leitungen am Gerät sind abgezogen.
● Schraubendreher T10
Vorgehensweise
7.1.8

Redundante Stromversorgung komplett ausbauen

Voraussetzung
● Das Gerät ist vom Stromnetz getrennt.
● Alle Leitungen am Gerät sind abgezogen.
● Das Gerät ist geöffnet.
● Schraubendreher T10
72

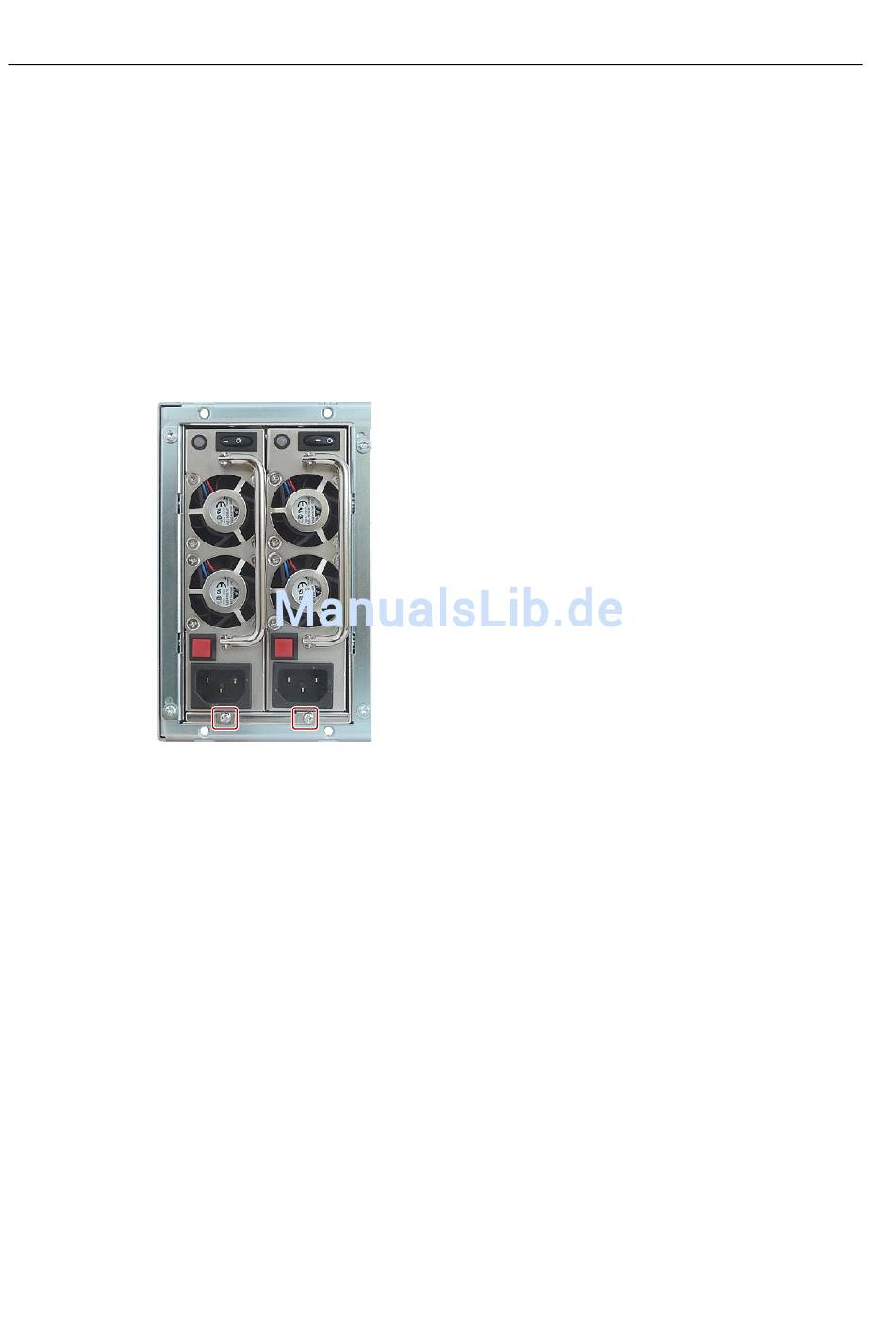

1. Drehen Sie die gekennzeichneten
Schrauben heraus.
2. Ziehen Sie das
Stromversorgungsmodul am Griff aus
dem Gehäuse.
Betriebsanleitung, 06/2011, A5E03473779-01
SIMATIC IPC547D
