Vorgehensweise

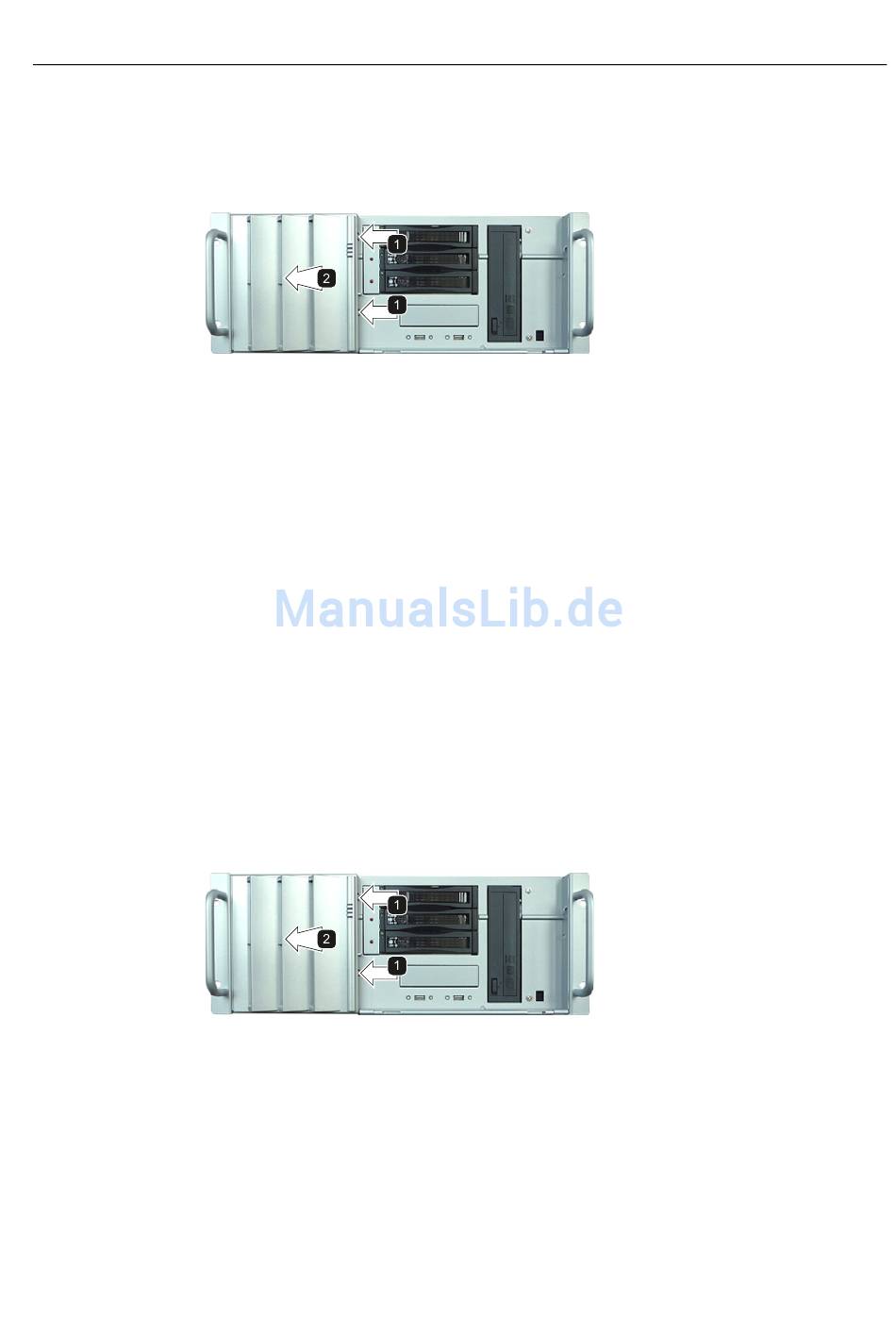

1. Drücken Sie gleichzeitig auf die gekennzeichneten Haken, um die Frontblende
2. Schwenken Sie die Frontblende in Pfeilrichtung.
3. Nehmen Sie die Frontblende ab.
4. Nehmen Sie den Filter aus der Frontblende.
7.1.4 Gerätelüfter ausbauen
Voraussetzung
● Das Gerät ist vom Stromnetz getrennt
● Die Frontklappe ist geöffnet
● Schraubendreher T20
● Ein Lüfter
Vorgehensweise – Lüfter ausbauen
1. Drücken Sie gleichzeitig auf die gekennzeichneten Haken, um die Frontblende
2. Schwenken Sie die Frontblende in Pfeilrichtung.
3. Nehmen Sie die Frontblende ab.
4. Öffnen Sie den Gehäusedeckel.
5. Ziehen Sie den Lüfterstecker von der Grundplatine ab.
SIMATIC IPC547D
Betriebsanleitung, 06/2011, A5E03473779-01
freizugeben.
Verwenden Sie nur einen Lüfter gleichen Typs.
freizugeben.
Gerät warten und instand setzen
7.1 Hardwarekomponenten aus- und einbauen
69
