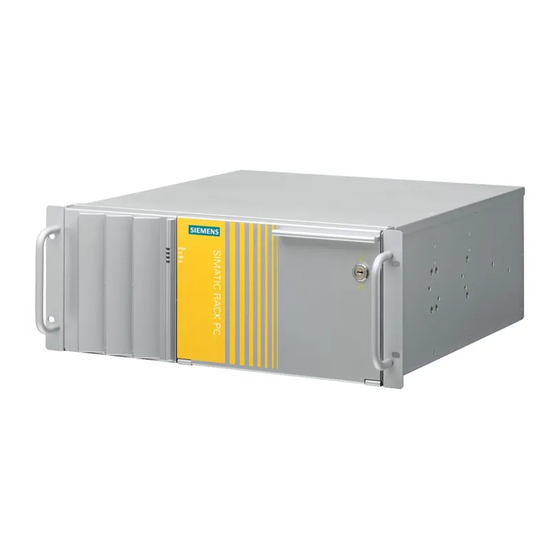

Siemens SIMATIC IPC547C Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. PC-Komponenten
  5. SIMATIC IPC547C
  6. Betriebsanleitung

Siemens SIMATIC IPC547C Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SIMATIC IPC547C

SIMATIC
Industrie PC
SIMATIC IPC547C
Betriebsanleitung
09/2010
A5E02411392-02

___________________
Einleitung
___________________
Sicherheitshinweise
___________________
Beschreibung
___________________
Einsatzplanung
___________________
Einbauen
___________________
Anschließen
___________________
Inbetriebnehmen
Integration in ein
___________________
Automatisierungssystem
___________________
Funktionen
Erweiterungen und
___________________
Parametrierung
___________________
Instandhalten und Warten
___________________
Troubleshooting/FAQs
___________________
Technische Daten
___________________
Maßbilder
___________________
Detailbeschreibungen
___________________
Anhang
___________________
EGB-Richtlinien
___________________
Liste der Abkürzungen
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
A
B
C

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC IPC547C

Inhaltszusammenfassung für Siemens SIMATIC IPC547C

  • Seite 1 ___________________ SIMATIC IPC547C Einleitung ___________________ Sicherheitshinweise ___________________ Beschreibung ___________________ Einsatzplanung SIMATIC ___________________ Einbauen ___________________ Industrie PC Anschließen SIMATIC IPC547C ___________________ Inbetriebnehmen Integration in ein ___________________ Automatisierungssystem Betriebsanleitung ___________________ Funktionen Erweiterungen und ___________________ Parametrierung ___________________ Instandhalten und Warten ___________________ Troubleshooting/FAQs ___________________...

  • Seite 2: Qualifiziertes Personal

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Inhaltsverzeichnis

    Peripherie anschließen ........................27 Anschließen an die Stromversorgung..................28 Potenzialausgleich ........................31 Inbetriebnehmen............................33 Voraussetzungen zur Inbetriebnahme..................33 Erstinbetriebnahme - Erstes Einschalten..................33 Microsoft Windows Sicherheitscenter..................34 Hinweise zum Betrieb ........................35 7.4.1 DVD-Brenner (optional) .......................35 7.4.2 Wechselfestplatten........................35 7.4.3 2HDD-System (optional) ......................37 SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 4 Installation der Brenner-/DVD-Software (optional) ..............77 11.2.7 Updates installieren........................78 11.2.7.1 Update des Betriebssystems ...................... 78 11.2.7.2 Installieren oder Updaten von Anwendungsprogrammen und Treibern ........78 11.2.7.3 BIOS-Update durchführen......................79 11.2.8 Datensicherung ........................... 79 11.2.8.1 Image erstellen..........................79 SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 5 Belegung der Interrupts .......................96 15.4 BIOS-Setup ..........................98 Anhang ..............................99 Richtlinien und Erklärungen ......................99 Zertifikate und Zulassungen.......................100 Service und Support ........................101 Nachrüsthinweise........................102 EGB-Richtlinien ............................. 103 EGB-Richtlinien..........................103 Liste der Abkürzungen........................... 105 Abkürzungen ..........................105 Glossar ..............................111 Index..............................123 SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 6 Inhaltsverzeichnis SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 7: Einleitung

    Allgemeine Kenntnisse auf dem Gebiet der Automatisierungstechnik werden empfohlen. Gültigkeitsbereich dieser Betriebsanleitung Diese Betriebsanleitung ist gültig für alle Liefervarianten des SIMATIC IPC547C und beschreibt den Lieferzustand ab Septemeber 2010. Einordnung in die Informationslandschaft Die Dokumentation zum SIMATIC IPC547C umfasst folgende Teile: ●...

  • Seite 8: Wegweiser Durch Die Betriebsanleitung

    Allgemeine Angaben nach einschlägigen Normen und Strom- und Spannungswerte. Maßbilder Abmessungen vom Gerät und von Baugruppen. Detailbeschreibungen Aufbau, Funktion und Merkmale der wesentlichen Komponenten, Aufteilung der Systemressourcen und Anwendung des BIOS-Setups. Anhang Richtlinien und Zulassungen, Service und Support, Nachrüsthinweise EGB-Richtlinien Allgemeine EGB-Richtlinien. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 9: Sicherheitshinweise

    In diesem Gerät befindet sich eine Lithium-Batterie. Batterien dürfen nur von qualifiziertem Personal getauscht werden. VORSICHT Explosionsgefahr bei unsachgemäßem Austausch der Batterie. Ersatz nur durch denselben oder einen vom Batteriehersteller empfohlenen gleichwertigen Typ. Bei der Entsorgung von Batterien sind die örtlichen gesetzlichen Vorschriften zu beachten. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 10 ● Ziehen Sie den Netzstecker, bevor Sie Baugruppen mit EGB stecken oder ziehen. ● Fassen Sie die Baugruppen mit EGB nur am Rand an. ● Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf einer Baugruppe mit EGB. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 11: Beschreibung

    ● Qualitätssicherung / Überwachungsaufgaben ● Mess-, Steuer- und Regel-Aufgaben ● Datenerfassung und -management Der SIMATIC IPC547C hat das CE-Kennzeichen für den Einsatz im Industriebereich und im Wohn-, Geschäfts- und Gewerbebereich und kann deshalb neben den Industrieanwendungen auch in der Gebäudeautomatisierung oder in öffentlichen Einrichtungen zum Einsatz kommen.

  • Seite 12: Highlights

    Einspeisung in SIMATIC Software über OPC (optional über SIMATIC PC DiagMonitor): – Betriebsstundenzähler – Festplattenzustand – Systemzustand (Heart Beat) – Automatische Protokollierung aller Meldungen per Log-File – Möglichkeit zur zentralen Überwachung von vernetzten SIMATIC PCs SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 13: Merkmale

    LPT1 optional Grafik 1 x VGA Tastatur 1 x PS/2 Maus 1 x PS/2 Audio Mic in, Line in, Line out Stromversorgung Normal 100 - 240 V AC Redundant 2x 100 - 240 V AC SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 14 DVD-R/+R: Single Layer 16x, Dual Layer 12x DVD-RW/+RW 13x CD-ROM/CD-R 48x, CD-RW 40x Schreiben: DVD-RAM: 12 x DVD+R 16x, DVD+RW 8x, DVD-R 16x, DVD-RW 6x, DVD+R9 (DL) 16x, DVD-R DL 12x CD-R 52x, CD-RW 32x SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 15 Software-Tool zur Überwachung von SIMATIC PCs, sowohl lokal als auch remote: - Watchdog - Temperatur - Lüfterdrehzahl - Festplattenüberwachung (SMART, RAID Status) - System-/Ethernetüberwachung (Heart Beat) SIMATIC PC Image & Partition Software-Tool zur lokalen Datensicherung Creator Software SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 16: Aufbau

    Lüftungsöffnungen Einbaumöglichkeit für 60 mm Lüfter ③ Blindblende Einbaumöglichkeit von externen Schnittstellen ④ Erweiterungssteckplätze 4 x PCI, 1x PCIe x16, 1x PCIe x8 (1 Lane), 1x PCIe x1 ⑤ Anschlusselemente ⑥ Ein-/Aus-Schalter ⑦ Anschluss Stromversorgung SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 17: Bedienelemente

    Die Einstellungen des BIOS-Setupeintrag werden erst wirksam, wenn das Gerät mindestens 20 Sekunden ohne Netzspannung war! Abhängig vom BIOS-Setupeintrag "Power Failure Recovery" schaltet sich der PC ① automatisch ein oder der Ein-/Aus-Taster an der Front muss betätigt werden SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 18: Anschlusselemente

    VGA-Anschlüsse (Adapter gesteckt) ⑮ DVI-I DVI-I-Anschluss ⑯ Dual Head Adapter DMS59-Anschluss an Dual Head Grafikkarte (optional) Die LAN-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Nummerierung durch das Betriebssystem kann davon abweichen. Über die Grafikkarte SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 19: Redundante Stromversorgung

    Der Ein-/Aus-Schalter trennt den PC nicht vom Netz! Redundante Stromversorgung Redundante Stromversorgung Beschreibung ① Kaltgerätestecker zur Wechselspannungs-Stromversorgung des Geräts. Der zulässige Versorgungsspannungsbereich beträgt 100 V AC bis 240 V AC ② Ein-/Aus-Schalter ③ LED der Stromversorgung ④ Alarm-Reset SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 20: Betriebsanzeigen

    Gelbe LED  Activity Statusanzeige Kabel nicht aktiv  Schnittstelle disabled  keine Aktivität  GELB Datentransfer aktiv Die LAN-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Nummerierung durch das Betriebssystem kann davon abweichen. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 21: Einsatzplanung

    ● Überprüfen Sie die Lieferung und Ihre extra bestellten Zubehörteile auf Vollständigkeit. ● Sollten Sie Transportschäden oder Unstimmigkeiten feststellen, informieren Sie bitte Ihre Verkaufsstelle. ● Bitte informieren Sie die Siemens AG zusätzlich mittels der beigelegten SIMATIC IPC/PG Qualitätskontrollmeldung. Identifikationsdaten des Geräts notieren Anhand der Identifikationsdaten kann das Gerät im Reparaturfall oder bei einem Diebstahl...

  • Seite 22: Geräteausstattung

    Den Product Key brauchen Sie im Falle einer Neuinstallation des Betriebssystems. Bild 4-2 COA-Label Fertigungsnummer S VP ... Bestell-Nr. 6AG4104-1 ... Microsoft Windows Product Key Ethernet Adresse 1 Ethernet Adresse 2 Geräteausstattung Die Geräteausstattung finden Sie auf einem Schild hinter der Fronttür. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 23: Umgebungs- Und Umweltbedingungen

    Der Zugriffsschutz des Geräts ist nur gegeben, wenn die Frontklappe abgeschlossen ist und keine Tastaturen mit Ein/Aus-Taste (Power Button) verwendet werden. Hinweis Unter Windows haben Sie die Möglichkeiten die Funktion des Ein/Aus-Tasters gemäß Ihren Anforderungen zu parametrieren. Die Einstellungen erfolgen im Menü "Energieoptionen". SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 24 Einsatzplanung 4.4 Zugriffsschutz SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 25: Einbauen

    Durch die Verwendung von Teleskopschienen kann das Gerät vollständig aus dem Schrank oder Rack gezogen werden. Genaue Angaben zu Teleskopschienen finden Sie in den Abschnitten Technische Daten der Teleskopschienen (Seite 91) und Maßbild für die Verwendung von Teleskopschienen (Seite 94). SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 26 Rittal Typ TE 7000.620, Rittal Typ VR 3861.580, Rittal Typ DK 7063.710. Beachten Sie dazu bitte auch die Hinweise des Schranklieferanten zu den Geräteböden. VORSICHT Gefahr von Körperverletzung! Eine ausschließliche Montage an den 19"-Halterungen der Front ist nicht erlaubt. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 27: Anschließen

     Der betroffene Rechner muss ausgeschaltet sein und der Netzstecker sollte gesteckt sein.  Während der Messung müssen alle Kabel aus der Anlage am Rechner angeschlossen sein.  Alle anderen Komponenten der Anlage müssen aktiv sein SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 28: Anschließen An Die Stromversorgung

    PFC eine sinusförmige Ausgangsspannung im Normal- und Pufferbetrieb liefern. Die Eigenschaften von USVs werden in den Normen EN 50091-3 bzw. IEC 62040-3 beschrieben und klassifiziert. Geräte mit sinusförmiger Ausgangsspannung im Normal- und Batteriebetrieb sind mit der Klassifizierung "VFI-SS-.." oder "VI-SS-.." gekennzeichnet. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 29 Stellung '0' (Aus) befindet, damit beim Stecken des Netzkabels kein unbeabsichtigter Geräteanlauf stattfindet. ① Schließen Sie den Kaltgerätestecker Schließen Sie das Netzkabel an die Steckdose an und schalten Sie den EIN/- ② AUS-Schalter ein. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 30: Anschließen An Redundante Stromversorgung

    Beide Netzkabel gleichzeitig an Steckdose anschließen Hinweis: Wenn die Stromversorgung nicht gleichzeitig erfolgt, ertönt ein Warnsignal. Durch ④ Drücken der Taster erlischt das Warnsignal! ② Ein-/Ausschalter der Stromversorgung betätigen ③ (Die LED an der Stromversorgung leuchtet grün) SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 31: Potenzialausgleich

    Potentialausgleichsanschluss Der Potentialausgleichsanschluss (1) am Gerät (große Oberfläche, großflächig kontaktiert) muss mit dem zentralen Erdungspunkt des Schrankes oder der Anlage, in den der PC eingebaut wird, verbunden werden. Der Mindestquerschnitt darf 5 mm nicht unterschreiten. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 32 Anschließen 6.3 Potenzialausgleich SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 33: Inbetriebnehmen

    Nachdem Sie alle erforderlichen Informationen eingegeben haben und das Betriebssystem eingerichtet ist, wird der PC automatisch neu gestartet und die jeweilige Betriebssystemoberfläche angezeigt. Ab jetzt erscheint bei jedem weiteren Einschalten nach der Hochlaufroutine sofort die Oberfläche des Betriebssystems. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 34: Microsoft Windows Sicherheitscenter

    ● Echtzeitschutz (nur bei Windows 7): Windows Defender gibt eine Warnung aus, wenn Spyware oder möglicherweise unerwünschte Software auf dem Computer installiert oder ausgeführt wird. Sie enthalten ebenfalls eine Warnung, wenn Programme versuchen wichtige Windows-Einstellungen zu ändern. Konfigurieren Sie das Sicherheitscenter entsprechend Ihren Anforderungen. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 35: Hinweise Zum Betrieb

    Vergleich gewährleistet. Zur Sicherheit sollte nach jedem Schreiben ein Datenvergleich erfolgen. 7.4.2 Wechselfestplatten Die Wechselrahmen sind in Verbindung mit RAID1 bzw. RAID5 im laufenden Betrieb austauschbar ("hot plug"). Sollten Sie jedoch ein nicht-RAID-System konfiguriert haben, so müssen Sie vor dem Auswechseln das Gerät ausschalten. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 36: Defekte Festplatte Ermitteln

    ③ Port 2 Device Port 2 SATA2 Wechselrahmen ④ Port 3 Device Port 3 SATA3 Wechselrahmen ⑤ Port 4 Device Port 4 SATA4 Wechselrahmen Auf der Fronttür ist ein Aufkleber mit der Gehäusebeschiftung aufgebracht. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 37: 2Hdd-System (Optional)

    System bei einer defekten Festplatte oder bei Kabelproblemen in einem Kanal weiterarbeiten und es wird eine hohe Verfügbarkeit des Systems erreicht. Hinweis Hinweise zum Intel RAID-Controller finden Sie in der RAID-Dokumentation auf der mitgelieferten DVD "Documentation and Drivers" im Verzeichnis Drivers\RAID\Intel. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 38 7.4 Hinweise zum Betrieb Funktionen zur Verwaltung des RAID Systems Die vorinstallierte Software des RAID Systems bietet erweiterte Funktionen zur Nutzung und Verwaltung des RAID Systems. Sie wird über "Start > Programme > Intel Matrix storage manager gestartet. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 39: Bemerkungen Zum Fehlerfall

    Laufwerk durch ein neues Laufwerk ersetzt werden. Die RAID-Software meldet welches Laufwerk defekt ist und die Details der funktionierenden Festplatte. Die funktionierende Festplatte wird vom BIOS mit Portnummer bzw. von der RAID-Software mit Device Port Nr. angezeigt. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 40 Das funktionierende Laufwerk können Sie mittels der folgenden Tabelle lokalisieren. Hinweis Die folgende Tabelle und die Hinweise gelten nur für den Auslieferungszustand des Gerätes, wenn keine Änderungen oder Erweiterungen vorgenommen wurden: Einbauorte ① ② Wechselrahmen SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 41 Nur eine während des Hochlaufs aktive und funktionierende Festplatte kann später in den RAID-Verbund eingebunden werden. Damit vom RAID-System gebootet wird, müssen Sie dieses im BIOS Setup-Menü "Boot" an die erste Stelle der bootfähigen Bootquellen stellen. Ansonsten wird von der neu SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 42 Festplatte hochfahren. Die neue Festplatte ist dann einem SATA- Port zugeordnet und kann in den RAID-Verbund eingebunden werden. Mit dem Kommando "Rebuild to this Harddrive" wird die Synchronisierung des RAID1 Verbundes eingeleitet. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 43: Raid5-System

    DVD "Documentation and Drivers" im Verzeichnis "Drivers\RAID\Intel". Funktionen zur Verwaltung des RAID Systems Die vorinstallierte Software des RAID Systems bietet erweiterte Funktionen zur Nutzung und Verwaltung des RAID Systems. Sie wird über "Start > Programme > Intel Matrix storage manager gestartet. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 44 Abhängig von der Auslastung des Prozessors und der aktuellen Festplattenaktivität kann es während des Auftretens eines Plattenausfalls zu einer kurzzeitigen Erhöhung der Systembelastung kommen, bedingt durch Synchonisierungsvorgänge. In extremen Fällen werden Bedieneingaben durch Tastatur und Touchscreen für kurze Zeit nur verzögert bearbeitet. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 45 Änderungen oder Erweiterungen vorgenommen wurden. RAID BIOS RAID Software SATA-Anschluss Einbauort Gehäusebeschriftung auf Motherboard ① Port 2 Device Port 2 SATA2 Wechselrahmen ② Port 3 Device Port 3 SATA3 Wechselrahmen ③ Port 4 Device Port 4 SATA4 Wechselrahmen SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 46 Stelle der bootfähigen Bootquellen stellen. Ansonsten wird von der neu eingebauten Festplatte gebootet und die Meldung "Operating System not found" wird angezeigt. Neue Festplatte einbinden Mit dem Kommando "Rescan for Plug and Play Devices" wird die neue Festplatte gesucht und angezeigt. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 47 Festplatte hochfahren. Die neue Festplatte ist dann einem SATA- Port zugeordnet und kann in den RAID-Verbund eingebunden werden. Mit dem Kommando "Rebuild to this Harddrive" wird die Synchronisierung des RAID1 Verbundes eingeleitet. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 48 Inbetriebnehmen 7.4 Hinweise zum Betrieb SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 49: Integration In Ein Automatisierungssystem

    Datenaustausch zu Automatisierungsgeräten wie z.B. SIMATIC S7 verwendet werden. Sie benötigen dazu das Software-Paket "SOFTNET S7". Wake on LAN und Remote Boot werden unterstützt. Weitere Informationen Weitere Informationen finden Sie im Katalog und Online-Bestellsystem von Siemens Industrie Automation and Drive Technologies (http://mall.automation.siemens.com). SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 50 Integration in ein Automatisierungssystem 8.1 Integration SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 51: Funktionen

    Prozessortemperatur, die Temperatur im Bereich der Speichermodule und die Temperatur unterhalb der Busbaugruppe. Ein Blinken der Temp-LED zeigt an, dass das Gerät im Grenzbereich betrieben wird. Überschreitet einer der drei Temperaturwerte die eingestellte Temperaturschwelle, so werden folgende Fehlerreaktionen ausgelöst: SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 52: Watchdog (Wd)

    Der Lüfterfehler bleibt solange gespeichert, bis die Ursache des ausgefallenen Lüfters behoben ist und die Fehlermeldung durch eine der folgenden Maßnahmen zurückgesetzt wird: ● Quittierung der Fehlermeldung durch das SIMATIC PC DiagBase-Programm oder durch die DiagMonitor-Software. ● Neustart des Gerätes. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 53: Erweiterungen Und Parametrierung

    Vorbereitung Trennen Sie das Gerät vom Netz. Haftungsbeschränkung Alle technischen Daten und Zulassungen gelten nur für die von Siemens freigegebenen Erweiterungen. Für Funktionseinschränkungen beim Einsatz von Fremdgeräten und Fremdkomponenten kann keine Haftung übernommen werden. Die Einbaubedingungen der Komponenten sind zu beachten. Die UL-Zulassung des Gerätes gilt nur, wenn UL-zugelassene Komponenten unter Beachtung derer "Conditions of...
  • Seite 54 Erweiterungen und Parametrierung 10.1 Gerät öffnen Gerät öffnen Arbeitsschritte zum Öffnen des Gehäusedeckels ① Befestigungsschrauben herausdrehen Deckel hinten anheben und abnehmen Arbeitsschritte zum Öffnen der Gerätefront ① Fronttür nach unten kippen ② Lüfterabdeckung entfernen SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 55: Speichererweiterung

    Erweiterungsbaugruppe exklusive Ressourcen benötigt, müssen Sie Funktionen auf der Grundplatine abschalten (disabled). Hinweise zu den belegten Ressourcen finden Sie im Technischen Handbuch des Motherboards D2836-S11 auf der mitgelieferten DVD "Documentation and Drivers" und im Abschnitt Systemressourcen (Seite 95). SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 56: Einbauen Einer Erweiterungsbaugruppe

    Im Laufwerkträgermodul können je nach Bestellung ein DVD-ROM-, ein DVD-Brenner-, ein Disketten-Laufwerk sowie Wechselrahmen eingebaut sein. Laufwerkträgermodul Beschreibung ① Horizontaler Laufwerkträger ② Vertikaler Laufwerkträger ③ Diskettenlaufwerk 3,5" (FD) ④ 5,25" Einbauplätze für DVD/CD oder Festplatte im Wechselrahmen SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 57: Ein-/Ausbau Der Laufwerke Oder Wechselrahmen

    Arbeitsschritte zum Ausbau des Laufwerkträgermoduls Befestigungsschrauben des Laufwerkträgermoduls herausdrehen. Stromversorgungs- und Datenkabel von den eingebauten Laufwerken abziehen. ① Laufwerkträgermodul soweit aus dem Gerät heben, bis die Anschlusskabel des Floppy-Laufwerks zugänglich sind. Anschlusskabel abziehen. Laufwerkträgermodul vollständig aus dem Gerät heben. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 58: Laufwerk Oder Wechselrahmen Einbauen

    Trägers zugänglich. Laufwerk mit 4 Schrauben am Laufwerkträger befestigen Laufwerkträgermodul wieder einbauen Stromversorgungs- und Datenkabel an das Laufwerk anschließen Laufwerk aus dem Wechselrahmen ausbauen Arbeitsschritte zum Ausbauen des Laufwerks ① Verriegelungsknopf in die Position "OPEN" bringen. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 59 Bügel am Festplatteneinschub herausklappt. Am Bügel ziehen bis der Festplatteneinschub spürbar ausrastet und diesen vollständig herausziehen. Vier Schrauben am Boden des Einschubs lösen. Kreuzschlitzschraubendreher PH Nr. 1 verwenden. Laufwerk aus dem Einschub ziehen. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 60 Schieben Sie daher den Festplatteneinschub immer vollständig in Wechselrahmen, bevor Sie den Bügel zuklappen. Arbeitsschritte zum Einbauen der Festplatte (Fortsetzung) Bügel am Festplatteneinschub wieder zuklappen. Verriegelungsknopf in die Position "LOCK" bringen. Das hörbare Geräusch signalisiert, dass der Wechselrahmen verriegelt ist. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 61: Ein-/Ausbau Eines Festplattenlaufwerkes

    Laufwerkträgerplatte halten und mit ① ② 4 Schrauben oder befestigen. Laufwerk ausbauen Arbeitsschritte zum Ausbau eines Laufwerks Stromversorgungs- und Datenkabel vom Laufwerk trennen. ① ② Vier Schrauben oder lösen und Laufwerk aus dem Gehäuse nehmen. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 62 Erweiterungen und Parametrierung 10.4 Einbauen von Laufwerken SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 63: Instandhalten Und Warten

    Systemerweiterungen Defekte am Gerät verursachen. ACHTUNG Beachten Sie die EGB-Richtlinien (Seite 103). Haftungsbeschränkung Alle technischen Daten und Zulassungen gelten nur für die von Siemens freigegebenen Erweiterungen. Für Funktionseinschränkungen beim Einsatz von Fremdgeräten und Fremdkomponenten kann keine Haftung übernommen werden. Werkzeuge Sie können alle Montagearbeiten am Gerät mit Schraubendrehern vom Typ Torx T10 und...

  • Seite 64: Vorbeugende Wartung

    3 Jahre 5 Jahre Je nach Verschmutzungsgrad 11.1.3 Filter wechseln Hinweis Filtermatten sind unter folgender Bestellbezeichnung erhältlich: A5E02399219. Arbeitsschritte zum Wechseln des Filters ① 1. Fronttür nach unten kippen. ② 2. Lüfterabdeckung abnehmen und Filter entnehmen. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 65: Gerätelüfter Ausbauen

    Gerätelüfter ausbauen Vorbereitungen für den Gerätelüfterwechsel Gerät vom Netz trennen. Lüfter ausbauen Arbeitsschritte ① 1. Fronttür nach unten kippen. ② 2. Lüfterabdeckung abnehmen. 3. Gehäusedeckel öffnen 4. Lüfterstecker auf der Grundplatine abziehen 5. Alle Lüfterschrauben lösen SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 66: Lüfter Einbauen

    Beschädigungsgefahr! Die Lithiumbatterie darf nur durch identische oder vom Hersteller empfohlene Typen ersetzt werden. Informationen zu den Originalersatzteilen der SIMATIC PCs finden Sie unter After Sales Informations-System von SIMATIC PC / PG (http://www.siemens.de/asis) Entsorgung VORSICHT Verbrauchte Batterien müssen nach den örtlichen Vorschriften entsorgt werden.

  • Seite 67: Netzteil Ausbauen

    Kabelbinder, der die Stromversorgungsleitungen im Gehäuse fixiert, entfernen Befestigungsschrauben (TORX T10) ① herausdrehen. Netzteil nach hinten soweit aus dem Gehäuse herausziehen, bis die Stromversorgungsleitung des Diskettenlaufwerkes zugänglich ist. Stromversorgungsleitung am Diskettenlaufwerk abziehen ② Schrauben am Halterungsblech herausdrehen. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 68: Redundante Netzteile Ausbauen

    Netzteil nach hinten soweit aus dem Gehäuse herausziehen, bis die Stromversorgungsleitung des Diskettenlaufwerkes zugänglich ist. Stromversorgungsleitung am Diskettenlaufwerk abziehen ② Schrauben am Halterungsblech ① herausdrehen Stromversorgungsmodul ausbauen. Kreuzschlitz-Arretierungsschraube ② entfernen. ① Modul an Griff herausziehen. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 69: Grundplatine Ausbauen

    Prozessortyp geändert wird, muss anschließend ein BIOS-Update durchgeführt werden, damit der passende Microcode geladen wird. Informationen zu den Originalersatzteilen der SIMATIC PCs finden Sie im Internet unter After Sales Informations-System von SIMATIC PC / PG (http://www.siemens.de/asis) . Vorbereitung 1. Gerät vom Netz trennen.
  • Seite 70 Wird ein Prozessor mit einer höheren Frequenz als für ihn zulässig betrieben, kann er zerstört werden bzw. Datenverlust verursachen. Es dürfen nur für das eingebaute Motherboard zugelassene bzw. freigegebene Prozessoren verwendet werden. Wenden Sie sich bitte an Ihren Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftstellen unter Ansprechpartner (http://www.siemens.de/automation/partner) .

  • Seite 71: Software Neu Installieren

    Das Laufwerk C: auf der Festplatte wird vollständig gelöscht, neu formatiert und mit der Originalliefersoftware beschrieben. Bei der Option "Festplatte komplett wiederherstellen" gehen ALLE Daten, Benutzereinstellungen sowie vorhandene Autorisierungen bzw License Keys auf der gesamten Festplatte verloren. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 72: Lieferzustand Wiederherstellen

    Taste <F12>. Nach Abschluss der Initialisierung erscheint eine Bootmenü- Auswahlmaske, mit allen Geräten von welchen gebootet werden kann. 2. Wählen Sie "CD/DVD Drive" aus. Folgen Sie den Bildschirmanweisungen, bis das Fenster "Siemens SIMATIC Recovery" erscheint. Beim Recovery von Windows Vista, Windows 7 und Windows Server 2008 müssen Sie gleich beim Hochlauf bestätigen, dass Sie von CD oder DVD booten wollen.

  • Seite 73: Einrichten Der Partitionen Für Windows Betriebssysteme

    Start > Control Panel > Regional and Language, Registerkarte Languages, Feld Language used in menus and dialogs. Bei Date, Time, Language, and Regional Options ist neben der Sprache für Menüs und Dialoge unter Advanced der Standard für non-Unicodeprograms einzustellen SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 74 Aufteilung der Partitionen der Festplatte verändert werden soll, ist ein Einrichten der Partitionen auf der Festplatte notwendig. Im folgenden Dialogfeld können Sie die Festplatte nach Ihren Wünschen einrichten und neue, dem System noch unbekannte Controller einbinden. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 75 Load Driver Zum Einbinden von neuen Treibern, z.B. den Treiber für RAID Extend Ändern der Partitionsgröße Hinter dieser Ikone werden bei Bedarf Fehlermeldungen ausgegeben, z.B. wenn die Festplatte nicht im geforderten Format "NTFS" formatiert wurde. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 76 Systemsteuerung nachinstallieren. Die benötigten Dateien befinden sich auf der Recovery DVD im Ordner "Languagepacks". Start > Control Panel > Clock, Language, and Region > Change display language > Regional and Language options > Keyboards and Languages Weitere Sprachen können über Windows Update eingebunden werden. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 77: Installation Von Treibern Und Software

    SATA RAID"-Controller aus der vorgeschlagenen Liste auswählen. Damit die Liste vollständig angezeigt wird, müssen Sie eventuell mit den Pfeiltasten nach unten scrollen. 11.2.6 Installation der Brenner-/DVD-Software (optional) Hinweis Installation Hinweise zur Installation der Brenner-/DVD-Software finden Sie auf der mitgelieferten CD-ROM. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 78: Updates Installieren

    Sie sich bitte an die entsprechenden Hersteller. ACHTUNG Bei Windows müssen Sie vor der Installation von neuen Treibern und Betriebssystemupdates in den Ländereinstellungen Menü und Dialoge sowie die Standardsprache auf Englisch (US) einstellen. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 79: Bios-Update Durchführen

    IPC547C nicht. Eine Unterstützung ister erst ab SIMATIC PC Image Creator Version 3.x gegeben. Diese Software ist über das Siemens A&D Online-Bestellsystem Industrie Automation and Drive Technologies (http://mall.automation.siemens.com) bestellbar. Genauere Informationen zum SIMATIC PC Image Creator entnehmen Sie bitte der zugehörigen Produktdokumentation.
  • Seite 80 Instandhalten und Warten 11.2 Software neu installieren SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 81: Troubleshooting/Faqs

    PC stimmen nicht 2. Stellen Sie Uhrzeit bzw. Datum im Setup-Menü ein. Uhrzeit / Datum sind auch Pufferbatterie ist leer. Wenden Sie sich in diesem Fall an Ihren technischen nach korrekter Einstellung Kundendienst. im BIOS-Setup wiederholt falsch SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 82 Bootpriorität des Boot device im Menü Boot des BIOS-Setup "Boot device not found" wird Bootpriorität im BIOS-Setup ändern bzw. Boot device in der Bootpriorität zulassen angezeigt nicht an erster Stelle bzw. ist nicht als Boot device zugelassen SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 83: Probleme Beim Einsatz Von Fremdbaugruppen

    Rechner neu. Tritt der Fehler nicht mehr auf, war die verwendete Fremdbaugruppe Ursache der Abweichende Belegung der  Störung. Ersetzen Sie diese durch eine Siemens- Stecker, Baugruppe oder stimmen Sie sich mit dem "Reset Configuration" im  Lieferanten der Fremdbaugruppe ab.
  • Seite 84 Troubleshooting/FAQs 12.2 Probleme beim Einsatz von Fremdbaugruppen SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 85: Technische Daten

    -12 V/0,2 A +5 Vaux/2 A Geräuschemission < 45 dB(A) nach DIN 45635 (40 dB(A) bei 20°C / Windows idle mode) Schutzart IP 30 bei geschlossener Fronttür, IP 20 an der Rückseite nach EN 60529 SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 86 20°C/h keine Betauung Luftdruck - in Betrieb 1080 bis 795 hPa (entspricht einer Höhe von -1000 bis 2000 m) - Lagerung / Transport 1080 bis 660 hPa (entspricht einer Höhe von -1000 bis 3500 m) SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 87 Alle Baugruppen zusammen dürfen in Summe nicht mehr Versorgung als 25W verbrauchen max. zulässige Verlustleistung über alle 80 W Gesamtleistung darf nicht überschritten werden Steckplätze In Summe darf der 3,3 Vaux Strom von 1,2 A nicht überschritten werden SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 88 1600x1200 bei 60 Hz / 32 bit Farben Grafikbaugruppe (optional) Grafikkarte PCIe x16, Dual Head (2x VGA oder 2x DVI) Typ: PNY NVS 290 (256 MB Grafikspeicher) Bis 2048x1536 bei 75 Hz / 32 bit Farben SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 89 Betriebsanzeigen (Leuchtdioden) POWER TEMP Beim Einsatz von Festplatten im Wechselrahmen dürfen generell keine mechanischen Störungen am Gerät anliegen. Beim Einsatz von DVD-Brenner-Laufwerke dürfen während des Brennvorgangs generell keine mechanischen Störungen erfolgen. Schnittstellen sind optional lieferbar. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 90: Strombedarf Der Komponenten (Maximalwerte)

    1) Die Summenleistung der Spannung + 5 V und + 3,3 V darf max. 190 W betragen. Der maximale Einschaltstrom beträgt bei: 110 V AC: 25 A, 5 ms 240 V AC: 30 A, 5 ms SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 91: Spannungsversorgung Ac, Redundant

    Technische Daten der Teleskopschienen Traglast pro Paar Mindestens 30 kg Auszugslänge für Vollauszug Mindestens 470 mm Schienendicke Maximal 9,7 mm Befestigungsschrauben M5 x 6 mm Die Befestigungsschrauben der Teleskopschienen dürfen maximal 5 mm in das Gehäuse hineinragen. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 92 Technische Daten 13.5 Technische Daten der Teleskopschienen SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 93: Maßbilder

    Maßbilder 14.1 Maßbild des Geräts Bild 14-1 Maßbild des Geräts SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 94: Maßbild Für Die Verwendung Von Teleskopschienen

    Maßbilder 14.2 Maßbild für die Verwendung von Teleskopschienen 14.2 Maßbild für die Verwendung von Teleskopschienen Bild 14-2 Maßbild für die Verwendung von Teleskopschienen 14.3 Maßbilder für den Einbau von Erweiterungsbaugruppen Bild 14-3 Lange PCI-Baugruppe, PCIe-Baugruppe SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 95: Detailbeschreibungen

    Systemressourcen oder evtl. vorhandene Konflikte können bei den folgenden Betriebssystemen eingesehen werden: Windows XP/Server 2008 Start > Ausführen : im Feld Öffnen "msinfo32" eingeben und mit OK bestätigen Vista Start > In der Suchfunktion "cmd" eingeben, dann im Eingabefeld "msinfo32" eingeben SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 96: Belegung Der Interrupts

    1) Host PCI-IRQ A bis H wird im APIC-Modus fest dem IRQ 16 -23 zugewiesen. Host PCI-IRQ A bis H wird im PICModus vom BIOS automatisch IRQ 0 -15 zugewiesen. Eine bestimmte Zuordnung kann nicht erzwungen werden. Interrupt PIC und APIC-Modus Interrupt APIC-Modus BIOS Default Interrupt PIC-Modus, z. B. DOS SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 97: Slotspezifische Interrupt-Zuweisung

    1) Host PCI-IRQ A bis H wird im APIC-Modus fest dem IRQ 16 -23 zugewiesen. Host PCI-IRQ A bis H wird im PICModus vom BIOS automatisch IRQ 0 -15 zugewiesen. Eine bestimmte Zuordnung kann nicht erzwungen werden. Interrupt APIC-Modus BIOS Default Interrupt PIC-Modus, z. B. DOS SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 98: Bios-Setup

    ACHTUNG Ein BIOS-Update oder der Aufruf der Funktion "Defaultsettings" verändert die BIOS-Einstellungen. Alle Menüpunkte sind auf "Disabled" voreingestellt. Die Betriebssystem-Funktionen "Save to RAM" (Standby) und "Save to Disk" (Hibernate) sind keine freigegebene Funktionen des Geräts. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 99: A.1 Richtlinien Und Erklärungen

    Inbetriebnahme und im Betrieb zu beachten. Anschluss von Peripherie Die Anforderungen an die Störfestigkeit werden beim Anschluss von industrietauglicher Peripherie gemäß EN 61000-6-2 erreicht. Peripheriegeräte dürfen nur über geschirmte Leitungen angeschlossen werden. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 100: Zertifikate Und Zulassungen

    Avis Canadien Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. AUSTRALIA Dieses Produkt erfüllt die Anforderungen der Norm EN 61000-6-3:2007 Fachgrundnormen – Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereich, Kleinbetriebe. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 101: Service Und Support

    Sämtliche Verpackungsmaterialien sind vollständig recyclebar. Service und Support Auskunft vor Ort Bei Fragen zu den beschriebenen Produkten wenden Sie sich bitte an Ihren Siemens- Ansprechpartner (http://www.siemens.de/automation/partner) Technische Dokumentation für SIMATIC-Produkte Weitere Dokumentationen für SIMATIC-Produkte und Systeme finden Sie im Internet: SIMATIC Guide Handbücher (http://www.siemens.de/simatic-tech-doku-portal)

  • Seite 102: A.4 Nachrüsthinweise

    A.4 Nachrüsthinweise Nachrüsthinweise Zulässige Bestückungsvarianten Nachfolgend sind die zulässigen Bestückvarianten des SIMATIC IPC547C mit Laufwerken beschrieben, sowie die daraus resultierenden zulässigen Betriebsbedingungen. Anstelle des/der DVD-Laufwerk(e) können auch Wechselrahmen mit Festplattenlaufwerke eingebaut werden. Die mit Wechselrahmen bestückten Geräte dürfen im Betrieb keinen mechanischen Belastungen gemäß...

  • Seite 103: B.1 Egb-Richtlinien

    Im folgenden Bild sehen Sie die Maximalwerte der elektrostatischen Spannungen, auf die eine Bedienungsperson aufgeladen werden kann, wenn Sie mit den im Bild angegebenen Materialien in Kontakt kommt. Diese Werte entsprechen den Angaben der IEC 801-2. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 104 Entladungen empfindliche Bauteile nicht erreichen und schädigen. Wenn Sie an einer Baugruppe Messungen durchführen müssen, dann entladen Sie Ihren Körper vor den durchzuführenden Tätigkeiten. Berühren Sie dazu geerdete metallische Gegenstände. Verwenden Sie nur geerdete Messgeräte. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 105: C.1 Abkürzungen

    CMOS Complementary Metal Oxide Komplementäre Metalloxid-Halbleiter Semiconductors Certificate of Authentificity Microsoft Windows Product Key Certificate of License Lizenzzertifizierung Communications Port Bezeichnung für die serielle Schnittstelle Communication Processor Kommunikationsrechner Central Processing Unit Zentraleinheit Cathode Ray Tube SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 106 Enhanced Write Filter Frequently Asked Questions Häufig gestellte Fragen FAT 32 File Allocation Table 32bit Dateizuordnungstabelle 32bit FBWF File Based Write Filter Floppy Disk 3,5"-Diskettenlaufwerk Front Side Bus Ground Gerätemasse Hard Disk Festplatte High Definition Audio SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 107 Mean Time Between Failure Multilanguage User Interface Sprachumstellung bei Windows Not Applicable NAMUR Normenarbeitsgemeinschaft für Mess- und Regelungstechnik in der chemischen Industrie Not Connected Nicht angeschlossen Native Command Queuing Automatisches Umsortieren der Plattenzugriffe, zur Performancesteigerung SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 108 Second Level Cache SMART Self Monitoring Analysis and Reporting Fehlerdiagnoseprogramm für die Festplatte Technology Short Message Service Kurzmitteilung übers Telefonnetz SNMP Simple Network Management Protocol Netzwerk-Protokoll SO-DIMM Small Outline Dual Inline Memory Module Safecard On Motherboard (SOM) SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 109 Verlustfreies Dateiformat für Audio-Daten. Watchdog Programmierüberwachung mit Fehlererkennung und -meldung. WLAN Wireless LAN Drahloses lokales Netzwerk Wake on Local Area Network World Wide Web EXtended Graphics Array Grafik-Standard bei einer maximalen Auflösung von 1.024 x 768 Bildpunkten. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 110 Liste der Abkürzungen C.1 Abkürzungen SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 111: Glossar

    übertragenen Signalzustände pro Sekunde an. Treten nur zwei Zustände auf, entspricht ein Baud einer Übertragungsrate von 1 Bit/s. Baugruppe Baugruppen sind steckbare Einheiten für Automatisierungsgeräte, Programmiergeräte oder PCs. Es gibt sie z.B. als zentrale Baugruppen, Anschaltungen, Erweiterungsbaugruppen oder als Massenspeicher (Massenspeicherbaugruppe). SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 112 Controller untergebracht. Die Schnittstelle der CF-Karte entspricht der IDE-Schnittstelle. Mit einem Steckerleisten-Adapter können CF-Karten ohne zusätzliche Elektronik an PCMCIA- oder IDE-Festplatten-Controllern betrieben werden. Es gibt zwei Bauformen: CF-I (42,6 x 36,4 x 3,3 mm) und CF-II (42,8 x 36,4 x 5 mm). SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 113 Konfigurierbarer Schreibfilter, der es beispielsweise ermöglicht, Windows Embedded Standard von schreibgeschützten Medien zu booten (z.B. von CD-ROM), einzelne Partitionen schreibzuschützen und die Performance des Filesystems den Bedürfnissen des Anwenders anzupassen (etwa bei Einsatz von CompactFlash-Karten). SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 114 Durch die Schnittstelle SATA wird das Festplattensystem im Gerät hot plug tauglich. Voraussetzung dafür ist ein RAID1-Verbund, bestehend aus SATA RAID-Controller (Onboard oder als Slotbaugruppe, mindestens zwei SATA-Wechselrahmen. Vorteile von hot plug, defekte Festplatten können ohne Reboot getauscht werden. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 115 Solche Dateien sind z.B. CONFIG.SYS, AUTOEXEC.BAT und Registrierungsdateien. Konfigurationssoftware Mit der Konfigurationssoftware wird beim Einbau von Baugruppen die Gerätekonfiguration auf den aktuellen Stand gebracht. Dies geschieht entweder durch Kopieren von mitgelieferten Konfigurationsdateien oder durch manuelles Konfigurieren. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 116 License Key License Key ist der elektronische Lizenzstempel einer Lizenz. Für Software die lizenzrechtlich geschützt ist, wird von der Siemens AG ein License Key vergeben. License Key Diskette Die License Key Diskette beinhaltet die Autorisierungen bzw. die License Keys, die benötigt werden um die geschützte SIMATIC-Software freizuschalten.
  • Seite 117 Vereinigung von ca. 450 Mitgliedsfirmen der Computerbranche mit dem Hauptziel weltweit Standards für die Miniaturisierung und flexible Nutzung von PC-Erweiterungskarten festzulegen und dem Markt damit eine Basistechnologie zur Verfügung zu stellen. PEG-Schnittstelle PCI Express for Graphics. Grafik-Schnittstelle mit 16 PCIe-Lanes für Erweiterungen mit Grafikbaugruppen. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 118 Daten zusammen mit Fehlerkorrekturcodes (z. B. Paritätsbits) auf mindestens zwei Festplattenlaufwerken verteilt gespeichert werden, um Leistung und Zuverlässigkeit zu erhöhen. Das Festplattenarray wird durch Verwaltungsprogramme und einen Festplattencontroller zur Fehlerkorrektur gesteuert. RAID wird meist für Netzwerkserver eingesetzt. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 119 Schnittstelle, mehrpunktfähig Die Mehrpunktfähige Schnittstelle (MPI) ist die Programmier-Schnittstelle von SIMATIC S7/M7. Damit können von zentraler Stelle aus programmierbare Baugruppen, Text Displays und Operator Panels erreicht werden. Die Teilnehmer an der MPI können miteinander kommunizieren. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 120 Formate um, die von den Peripheriegeräten (z.B. Festplatten, Monitore, Drucker) benötigt werden. Troubleshooting Fehlersuche, Ursachenanalyse, Fehlerbehebung V.24-Schnittstelle Die V.24-Schnittstelle ist eine genormte Schnittstelle zur Datenübertragung. An V.24- Schnittstellen können Drucker, Modems und andere Hardware-Bausteine angeschlossen werden. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...

  • Seite 121: Warmstart

    Wireless LAN oder drahtloses LAN ist ein lokales Netzwerk, das Daten über Radiowellen, infrarotes Licht oder eine andere, nicht drahtgebundene Technik überträgt. Wireless LAN kommt meist in Zusammenhang mit mobilen Computern in Büro- oder Fabrikumgebungen zum Einsatz. SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
  • Seite 122 Glossar SIMATIC IPC547C Betriebsanleitung, 09/2010, A5E02411392-02...
