Vorbereitung
Hinweis
Bei einem Batteriewechsel werden die Konfigurationsdaten des Geräts gelöscht. Notieren
Sie sich die aktuellen BIOS-Setup-Einstellungen. Die Sicherung der BIOS-Setup-
Einstellungen können Sie komfortabel mit dem SIMATIC IPC BIOS Manager durchführen.
Batterie austauschen
Die Lage der Pufferbatterie auf der Grundplatine und die Vorgehensweise beim Austausch
finden Sie auf der mitgelieferten DVD "Documentation and Drivers" im "Technischen
Handbuch des Motherboards".
BIOS-Setup neu einstellen
Nach einem Batteriewechsel sind die Konfigurationsdaten des Geräts gelöscht und müssen
im BIOS-Setup neu eingestellt werden.
7.1.6

Stromversorgung ausbauen

Voraussetzung
● Das Gerät ist vom Stromnetz getrennt.
● Das Gerät ist geöffnet.
● Alle Leitungen am Gerät sind abgezogen
● Schraubendreher T10
Vorgehensweise
SIMATIC IPC547D
Betriebsanleitung, 06/2011, A5E03473779-01
Gerät warten und instand setzen
7.1 Hardwarekomponenten aus- und einbauen
1. Ziehen Sie die Stromversorgungsleitungen
der Laufwerke und der Grundplatine ab.
2. Entfernen Sie den Kabelbinder, der die
Stromversorgungsleitungen im Gehäuse
fixiert.
3. Drehen Sie die Befestigungsschrauben
heraus.
4. Ziehen Sie die Stromversorgung nach
hinten aus dem Gehäuse heraus.

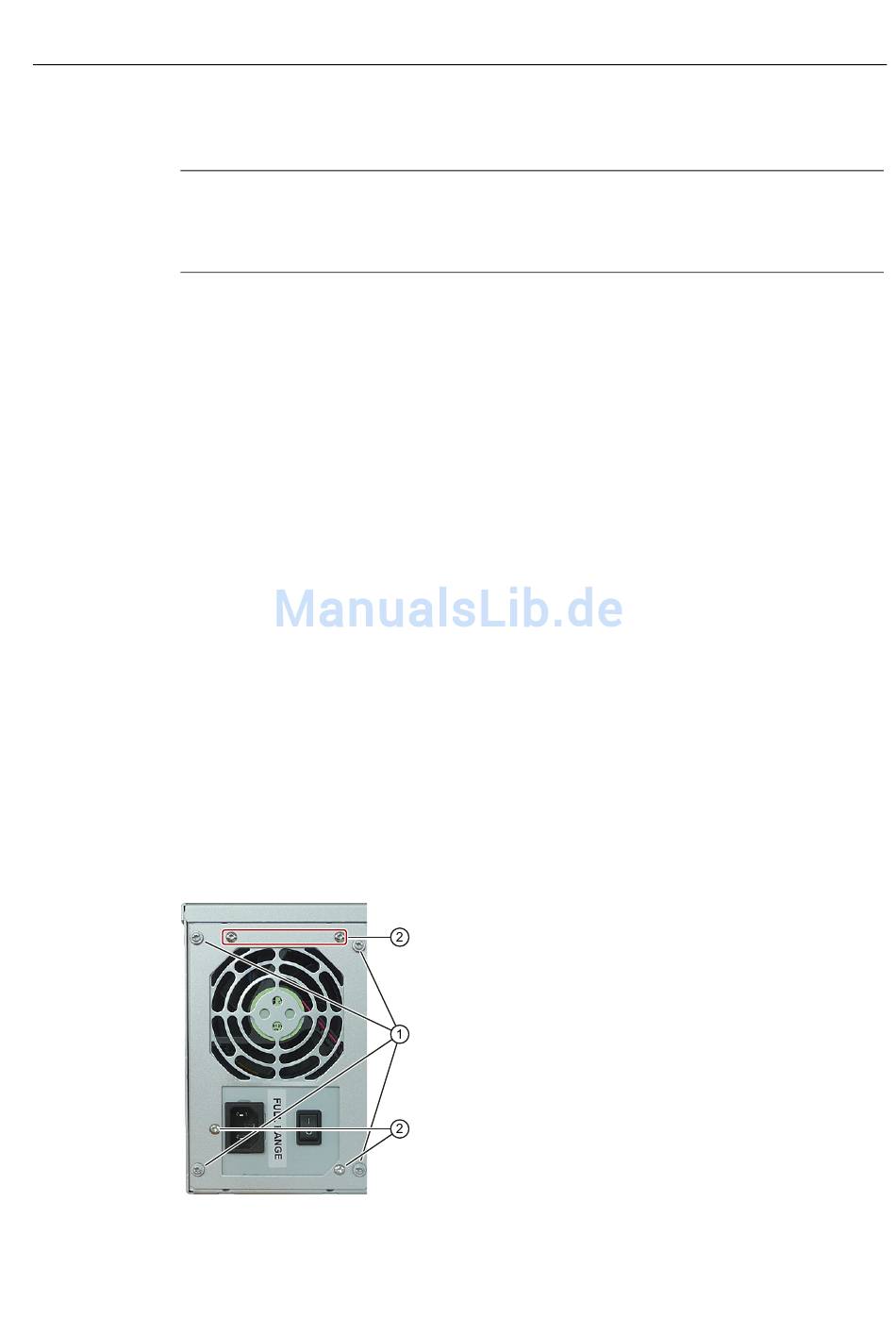

5. Drehen Sie die Schrauben
①
②
heraus.
