Raid5-System - Siemens SIMATIC IPC547D Betriebsanleitung

Wenn Sie das System aus- und wieder einschalten, ohne dass eine funktionierende neue
Festplatte eingebaut wurde, wird für den entsprechenden SATA-Port "unused" angezeigt. In
diesem Fall müssen Sie das System erneut herunterfahren und das System mit der
funktionierenden Festplatte hochfahren. Die neue Festplatte ist dann einem SATA-Port
zugeordnet und kann in den RAID-System eingebunden werden. Mit dem Kommando
"Rebuild to another Disk" wird die Synchronisierung des RAID1-Systems eingeleitet.
Während des Rebuilt-Vorgangs wird weiterhin ein defektes Laufwerk angezeigt. Dieses
Laufwerk verschwindet aus der Anzeige, wenn der Rebuilt-Vorgang abgeschlossen ist.
4.3.4.2

RAID5-System

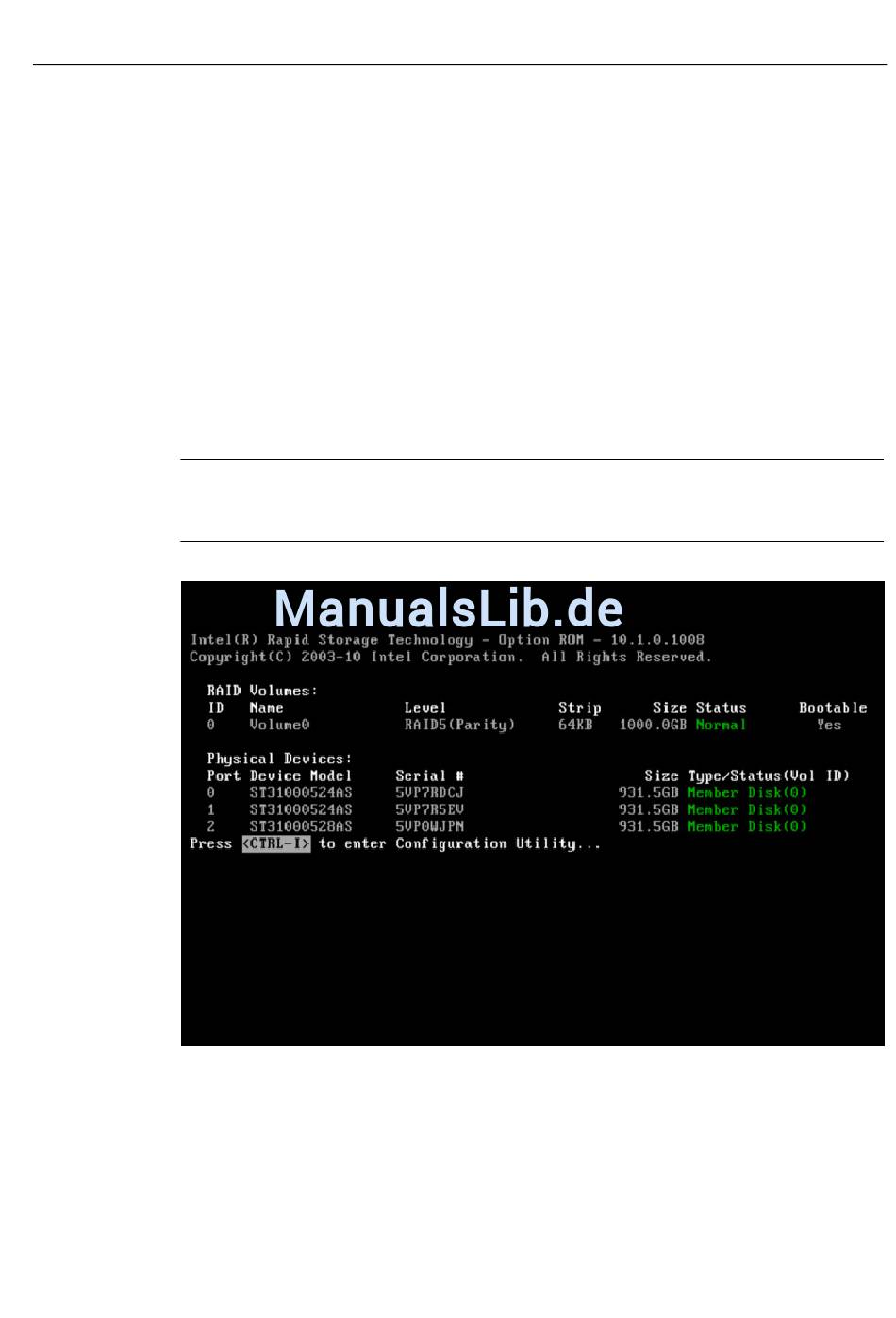

Das System ist als RAID5 (Striping mit Parität) konfiguriert. Damit kann das System bei einer
defekten Festplatte oder bei Kabelproblemen in einem Kanal weiterarbeiten und es wird eine
hohe Verfügbarkeit des Systems erreicht.
Hinweis
Hinweise zum Intel RAID-Controller finden Sie in der Dokumentation zu RAID auf der
mitgelieferten DVD "Documentation and Drivers" im Verzeichnis "Drivers\RAID\Intel".
SIMATIC IPC547D
Betriebsanleitung, 06/2011, A5E03473779-01
Gerät in Betrieb nehmen
4.3 Informationen zu Ausstattungsoptionen
47
