SECTION 4—INSPECTION ET INTERFACE DU COMPRESSEUR
Déconnection de la bouteille du compresseur
NE JAMAIS utiliser un outil quelconque pour
connecter/déconnector la bouteille et le compresseur afin d'éviter
les dommages et/ou les blessures graves.
REMARQUE: Pour cette procédure, se reporter à la FIGURE 4.5, FIGURE 4.6
et FIGURE 4.7.
1. Régler l'interrupteur marche/arrêt du compresseur en position Arrêt
"O".
2. Saisir l'ensemble bouteille/détendeur dans la zone située derrière la
jauge de la bouteille (FIGURE 4.5).
3. Saisir de l'autre main la bague externe (manchon) de l'orifice de
remplissage du connecteur et pousser vers le BAS (FIGURE 4.5).
4. Soulever l'ensemble bouteille/détendeur pour le retirer de l'orifice de
remplissage du connecteur (FIGURE 4.5).
Jauge de la
bouteille
Compresseur
Orifice de remplissage du
connecteur

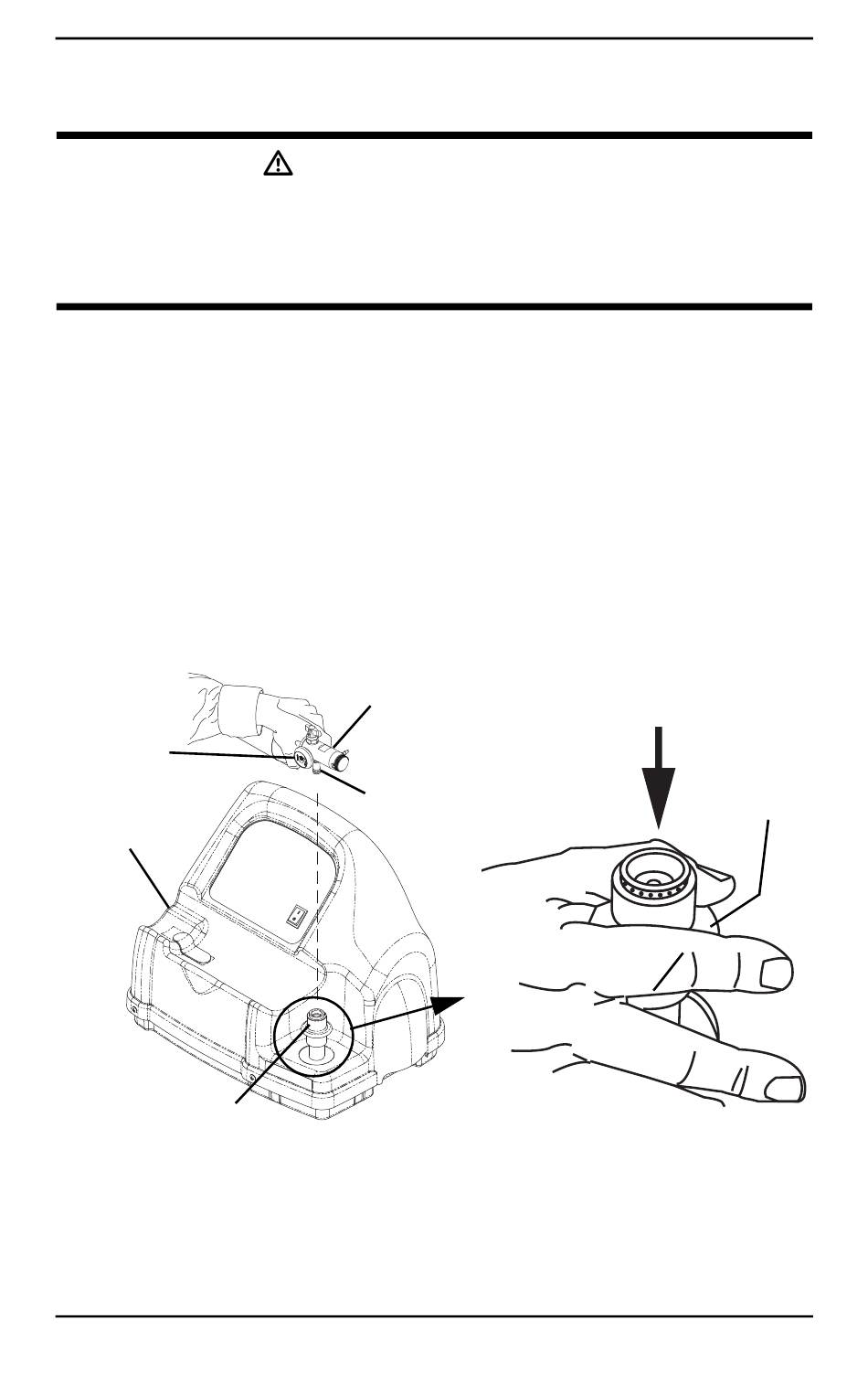

FIGURE 4.5 Déconnection de la bouteille du compresseur
5. Lorsque l'orifice de remplissage de la bouteille est déconnect de
l'orifice de remplissage du connecteur, relâcher la bague externe
(manchon) de l'orifice de remplissage du connecteur et retirer la
bouteille du berceau du compresseur à l'aide des deux mains.
HomeFill
®
AVERTISSEMENT
Ensemble
bouteille/détendeur
Orifice de remplissage
de la bouteille
42
ENFONCER VERS
LE BAS
Bague externe
(manchon)
