5. СОЕДИНЕНИЕ ДВИГАТЕЛЬ-НАСОС
Погружные насосы SMC-SMN рассчитаны на соединение с погружными
двигателями, укомплектованными фланцами и выступом вала:
- согласно нормативам Nema для двигателей 4" - 6" - 8";
- согласно чертежу DAB для двигателей ≥ 10".
Для соединения насоса с двигателем необходимо строго соблюдать данные
инструкции и инструкции к двигателю.
Перед началом соединения проверьте, чтобы данные на шильдике двигателя
совпадали с данными на шильдике насоса, и чтобы фланец и выступ вала
совпадали.
- Проверьте, чтобы двигатель и насос вращались в
правильном направлении.
- Используйте защитные перчатки для выполнения всех
описанных работ;
- Установить двигатель в вертикальное положение,
проверяя
его стабильность на протяжении всех работ по соединению;
Для соединения выполните следующие операции:
- проверьте, чтобы ротор двигателя и ротор насоса свободно вращались от
руки. Если для этой проверки используются стандартные инструменты, таки
как клещи, отвертки или штифты, рекомендуется защитить контактные
участки клейкой лентой во избежание повреждения соединительной
поверхности;
- тщательно протрите соединительные поверхности, удаляя возможные
вмятины или удаляя потеки краски;
- при помощи специальных и стандартизированных средств (передвижной
подъемный кран, тали, треноги и т.п.) поднимите насос в идеально
вертикальное положение над двигателем и плавно опустите его, следя,

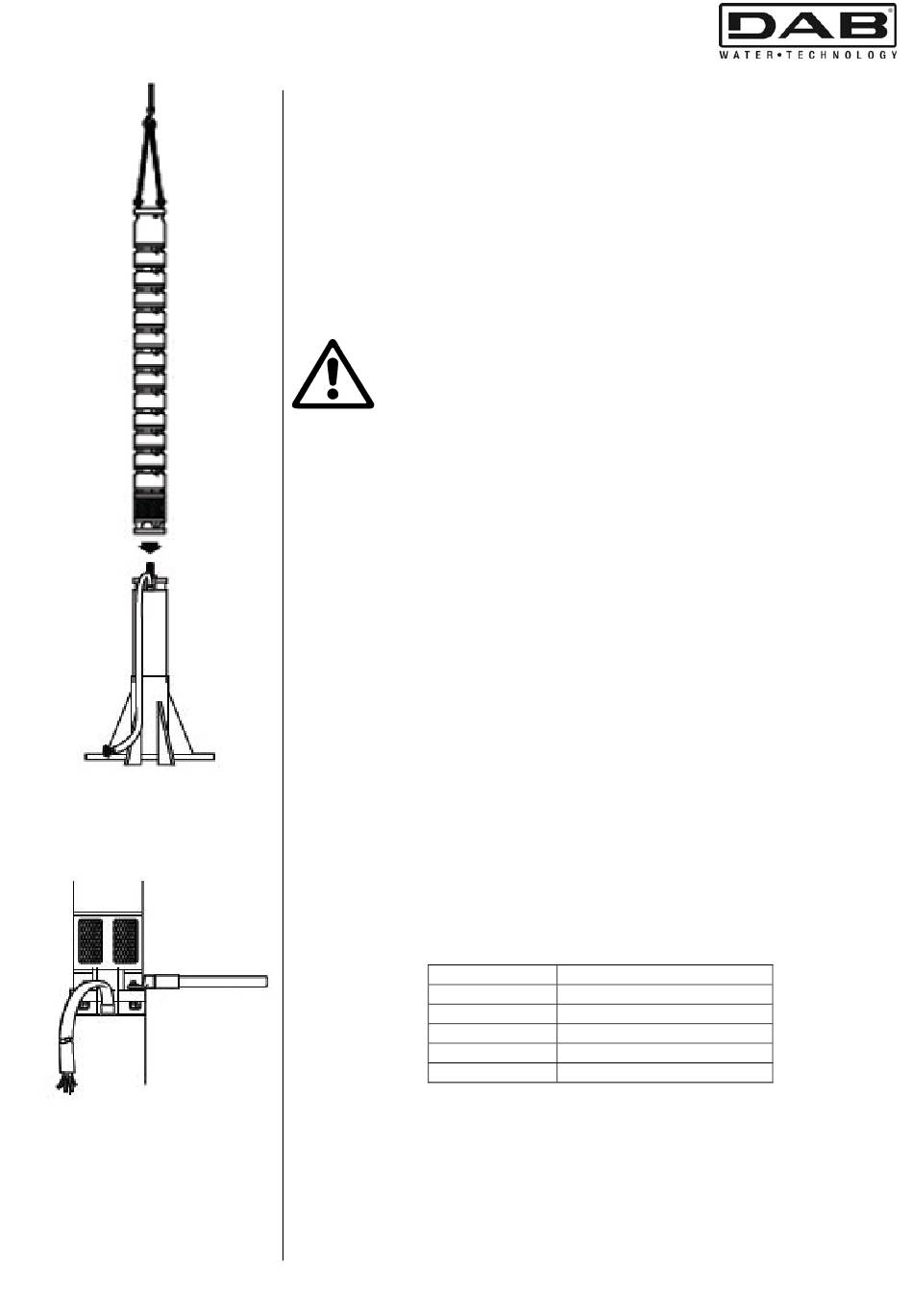

чтобы вал двигателя свободно вошел в гнездо втулки насоса (Сх. 3).
На данном этапе следует быть крайне осторожными с руками;
- направляйте вход,
соединительных фланцев;
- проверьте, чтобы электрические провода двигателя оказались напротив
соответствующих гнезд в насосе с двигателями, укомплектованными
выступом вала со шлицем; для облегчения продевания и для защиты от
износа, вызванного возможным попаданием частиц песка, рекомендуется
нанести слой незагрязняющей и водонепроницаемой консистентной смазки
на шлиц соединительной муфты;
- закрутите в диагональном порядке крепежные винты, по возможности
динамометрическим ключом (Сх. 4) со следующими значениями:
Двигатель
100
держа руки снаружи
Момент затяжки
4" 18Nm
6" 60 Nm
8" 140 Nm
10" 200 Nm
12" 140 Nm
насоса, подальше от
