Stoßdämpfer, wie schon bei der Rund-
ƒ
schalteinheit RSE-P1-4-... in Punkt 7.4.3
beschrieben, einbauen und einstellen.
Rundschalteinheit so anschließen, dass
ƒ
das Y-Signal gesperrt werden kann, zur
Sicht des Verriegelungszylinders bzw. Tell-
erzustands.
Einen Rundschaltzyklus durch Beaufschla-
ƒ
gung mit Druckluft durchführen.

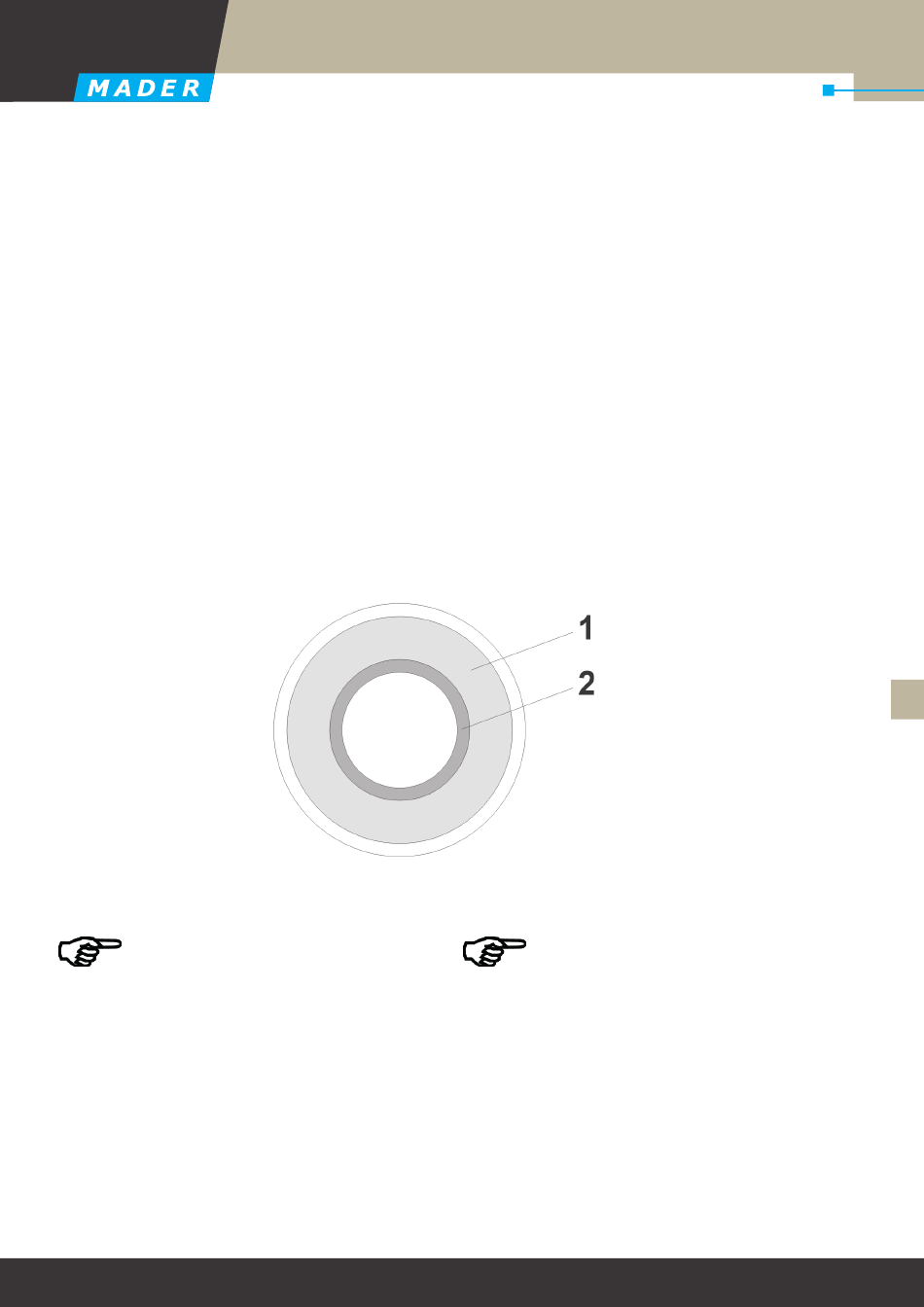

Zieht der Schaltteller dabei beim Verrie-
ƒ
geln nach rechts, Deckel im inneren Be-
reich (2) ca. 0,1 mm abdrehen.
Zieht der Schaltteller dabei beim Verrie-
ƒ
geln nach links, Deckel im äußeren Bereich
(1) ca. 0,1 mm abdrehen.
Danach einen weiteren Probezyklus durch-
ƒ
führen und gegebenfalls den Aufnahme-
deckel wiederholt wie beschrieben bear-
beiten.
5.6.3 Näherungsschalter
HINWEIS
Die Näherungsschalter dürfen nicht im Be-
reich statischer Entladungen, hochfrequenter
Schwingungen oder starker Magnetfelder
betrieben werden. Falsche Signale können die
Folge sein. Achten Sie bitte darauf, dass ein
ausreichender Abstand zu solchen Störquel-
len besteht.
Betriebsanleitung Rundschalteinheiten
Rundschalteinheiten RSE-K-6 und RSE-K-9
Install the shock absorber and set it as al-
ƒ
ready described for the RSE-P1-4-... rotary
unit in topic 7.4.3.
Connect the rotary unit so that the Y-signal
ƒ
can be blocked and the licking cylinder or
plate condition can be seen.
Perform one rotary cycle by applying com-
ƒ
pressed air.
If the indexing plate pulls to the right when
ƒ
lokked, turning the lid in the inner area (2)
about 0.1 mm.
If the indexing plate pulls to the left when
ƒ
locked, turning the lid in the outer area (1)
about 0.1 mm.
Then perform another testing cycle and
ƒ
work on the adapter lid again as described.
5.6.3 Proximity switch set
NOTE
The proximity switches may not be operated
in an area with static discharges, high-fre-
quency vibrations or strong magnetic fields.
The result could be wrong signals. Please
ensure that there is sufficient clearance to
such sources of interference.
1
1
2
2
3
3
4
4
5
5
5
6
7
8
68
