Betriebsanleitung Rundschalteinheiten
Rundschalteinheit RSE-P1-4
Mittels Druckluftbeaufschlagung in die je-
ƒ
weilige Endlage fahren. Näherungsschalter
so einstellen, dass das Schaltsignal unmit-
telbar vor erreichen der Endlage erfolgt
und die LED des Näherungsschalters in
dieser Position sicher leuchtet.
HINWEIS
Wenn das Schaltsignal des Näherungsschal-
ters zu früh d.h. deutlich vor erreichen der
Endlage erfolgt, kann es zu Störungen kom-
men.

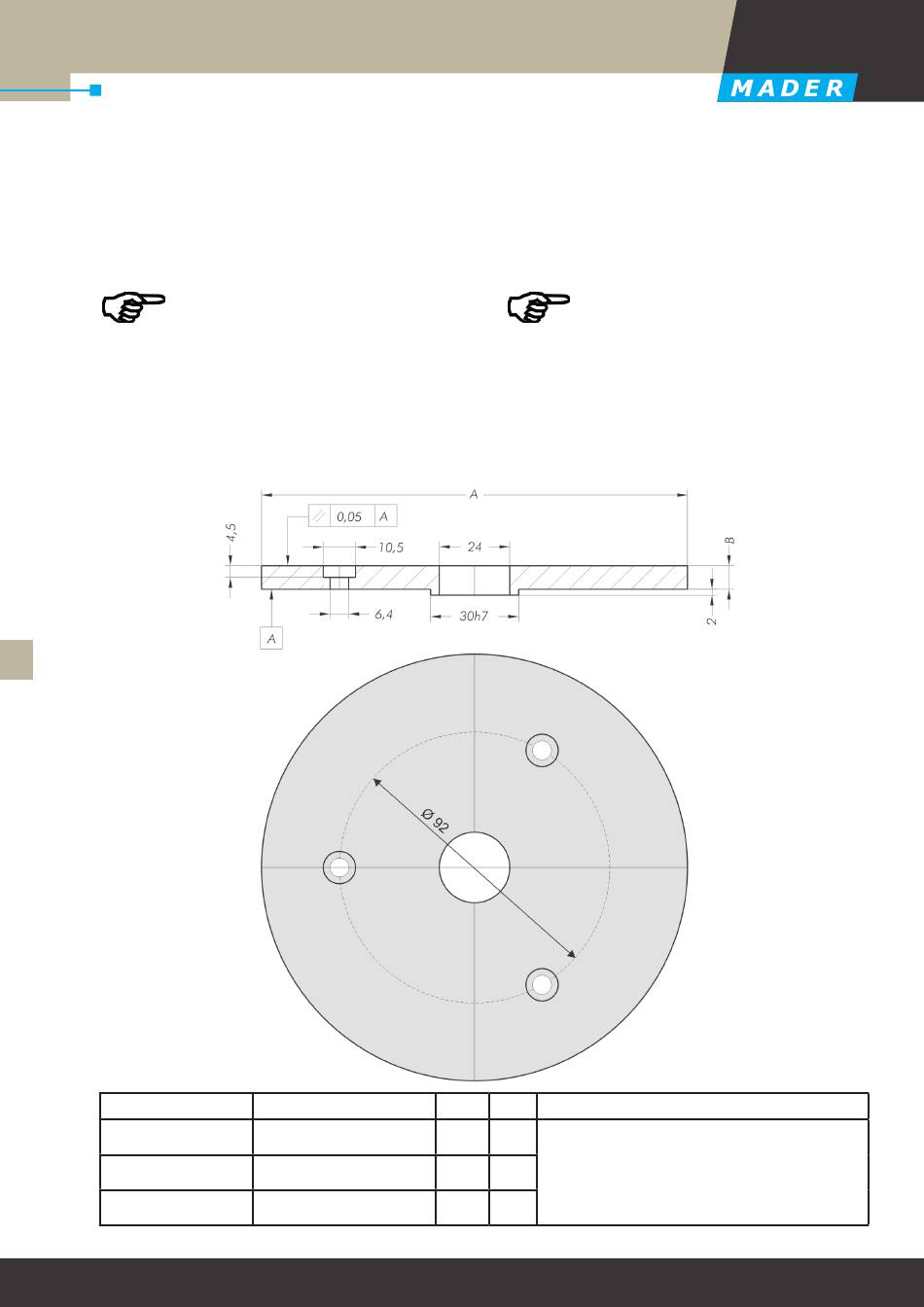

4.7.6 RSE-P1-4-... Zusätzlicher
Schaltteller
1
1
2
2
3
3
4
4
4
5
5
6
7
8
Typ / Type
Teller 1 / Plate 1
Teller 2 / Plate 2
Teller 3 / Plate 3
51
www.mader.eu
Werkstoff / Material
Stahl / Steel
Stahl / Steel
Alu / Alu
© Mader GmbH & Co. KG, Änderungsdatum September 2019
Move into the corresponding limit position
ƒ
by applying compressed air. Set the proxi-
mity switch so that the switching signal is
sent immediately before the limit position
is reached and the proximity switch's LED
reliably lights up in this position.
NOTE
If the proximity switch's switching signal is
sent too early meaning considerably before
the limit position is reached, this can lead to
malfunctions.
4.7.6 RSE-P1-4-... Additional indexing
plates
A
B
Bearbeitung / Execution
145
8
Die Schaltteller gibt es in gedrehter (D)
und geschliffener (S) Ausführung.
185
8
The indexing plate ist available in re-
198
10
versed (D) and ground (S) version.
