Betriebsanleitung Rundschalteinheiten
Rundschalteinheit RSE-K-3

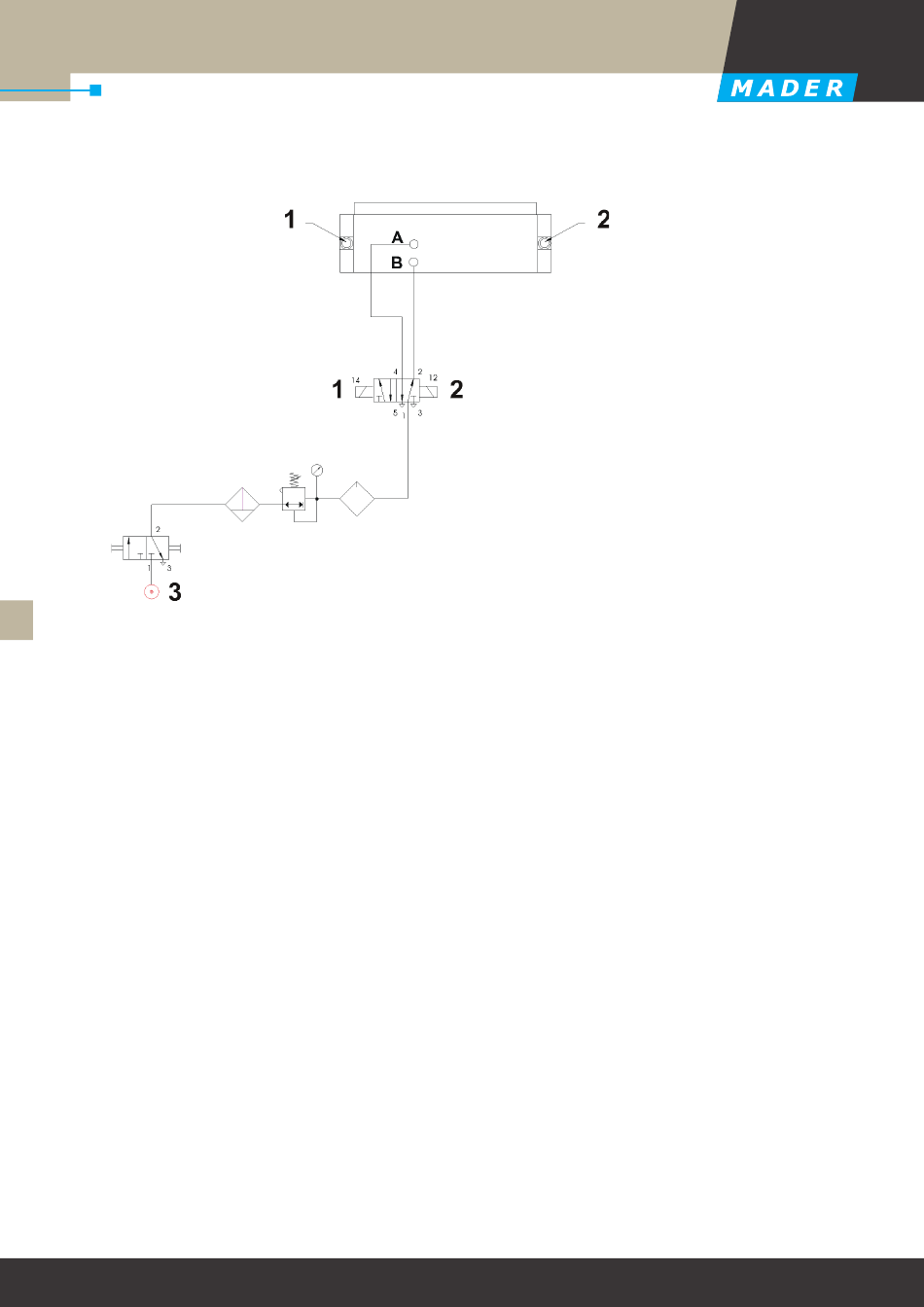

3.5.1 Standardschaltung
1
1
2
2
3
3
3
4
4
Legende
5
5
(A) Druckluftanschluss für Antriebszylinder
6
(B) Druckluftanschluss für
7
Verriegelungsfunktion
(1) Näherungsschalter links /
8
Endlagenquittierung
(2) Näherungsschalter rechts /
Endlagenquittierung
(3) Netz
17
www.mader.eu
© Mader GmbH & Co. KG, Änderungsdatum September 2019
3.5.1 Standard circuitry
Legend
(A) Compressed air connection for drive
cylinder
(B) Compressed air connection for locking
function
(1) Left proximity switch / limit position
acknowledgement
(2) Right proximity switch / limit position ack-
nowledgement
(3) Power
