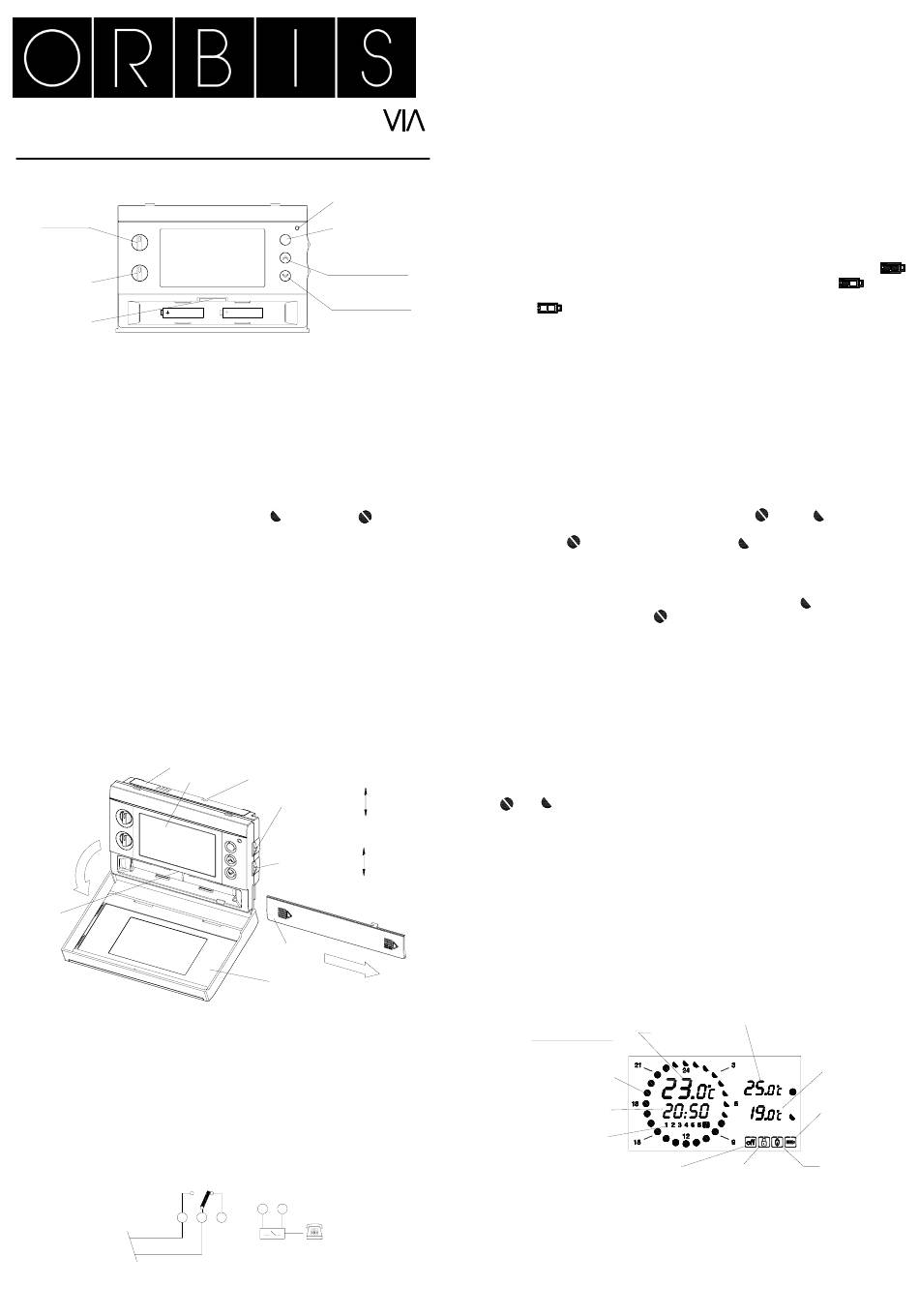

SÉLECTEUR JOUR
DE LA SEMAINE
DE 1 - 7 EN
PROGRAMMATION
SÉLECTEUR MODE DE
FONCTIONNEMENT
ET EXTINCTION
ANGUETTE DE FIXATION
BASE DE CONNEXION
DESCRIPTION
Le chronothermostat VIA est un thermostat d'ambiance électronique
programmable facile à utiliser. Il permet d'assigner différentes températures
pendant différents intervalles horaires.
Caractéristiques
• 8 programmes indépendants et programmables, (un pour chaque jour de la
semaine, et un pour tous les jours de la semaine 1-7).
• Écran de grande taille.
• Commodité de programmation puisqu'elle peut être réalisée hors de la base.
• Possibilité de contrôle du chauffage ou de l'air climatisé.
• 2 niveaux de température réglables : Économie
• Périodes minimales entre les niveaux de température de 60 minutes.
• Possibilité de blocage de la régulation de la température.
• Régulation de la température de +5 ºC à +35 ºC.
• Précision de mesure de température: ± 0,5 ºC
• Possibilité d'extinction manuelle.
• Programmation facile.
• Changement automatique heure d'été – hiver.
• Possibilité de connexion à un contrôleur téléphonique.
• Possibilité de blocage du clavier.
• Température antigel fixe à 4 ºC (pour éviter des congélations).
ATTENTION: l'installation et le montage des appareils électriques doivent être
réalisés par un installateur agréé. Avant de procéder à la connexion, vous devez
vous assurer que les conducteurs à connecter ne sont pas sous tension.
L'appareil est internement protégé contre les interférences.
BASE DE FIXATION
LANGUETTE
MONTAGE: dispositif de contrôle électronique à montage indépendant sur une
surface (mur) ou sur un boîtier de mécanismes. Pour fixer l'appareil, ouvrez le
couvercle, faites glisser le cache des piles vers la droite, retirez la base de fixation
en appuyant sur la languette qui se trouve sur l'emplacement des piles, puis
séparez-la de l'appareil. Fixez la base avec les vis fournies. Pour insérer à
nouveau le VIA sur sa base, introduisez les guides supérieurs de la base dans les
rainures de l'appareil, puis appuyez sur la partie inférieure jusqu'à emboîter la
languette dans le creux qui se trouve sous le cache des piles. Remettez le cache
des piles.
CONNEXION : connectez conformément au schéma suivant:
1
CHAUFFAGE ET/OU
AIR CLIMATISÉ
Pour contrôler une installation au moyen de contacteurs, il est conseillé de placer
un condensateur dans la bobine de celui-ci de valeur adéquate (0,1 μF 275 V~).
CHRONOTHERMOSTAT
RÉINITIALISATION
BOUTON-POUSSOIR OK
(VALIDATION DE DONNÉES)
CHANGEMENT CHAUFFAGE
OU AIR CLIMATISÉ
FONCTION THERMOSTAT
AUGMENTE DONNÉES
SÉLECTIONNE CONFORT
EN PROGRAMMATION
DIMINUE DONNÉES
SÉLECTIONNE ÉCONOMIE
EN PROGRAMMATION
et Confort
PASSE-FILS
ÉCRAN
RÉGULATEUR Tº CONFORT
(COMME BOUTON-POUSSOIR,
BLOCAGE / DÉBLOCAGE
DE CLAVIER)
RÉGULATEUR Tº ÉCONOMIE
(COMME BOUTON-POUSSOIR,
BLOCAGE / DÉBLOCAGE
DE CLAVIER)
CACHE DES PILES
COUVERCLE
RABATTABLE
4 5
2
3
CONTRÔLEUR
TÉLÉPHONIQUE
MISE EN PLACE ET REMPLACEMENT DES PILES: l'appareil est alimenté par
2 piles alcalines LR03 (AAA) de 1,5 V (non fournies). Respectez la polarité
indiquée dans l'emplacement des pilas. La durée approximative des piles est de 1
an. Il est recommandé de mettre le sélecteur de mode de fonctionnement sur off
avant de remplacer les piles.
ATTENTION : vous disposez de 10 minutes pour réaliser l'opération de
remplacement des piles sans perdre les données de température régulée, date et
heure programmées; les programmes sont toujours maintenus. Si à un moment
donné, l'écran reste en blanc ou des données illisibles s'affichent, actionnez la
RÉINITIALISATION en introduisant la pointe d'un stylo ou objet similaire, après
vous être assuré que las piles sont en bon état et bien mises en place.
Déposez les piles usées dans un conteneur prévu à cette fin. Respectez
l'environnement.
Lorsque vous mettez les piles pour la première fois, l'écran s'active et tous les
segments de celui-ci apparaissent et, après une courte période de détection des
piles, le VIA se met en marche.
INDICATION DU NIVEAU DES PILES:
Lorsque les piles sont totalement chargées, l'écran affiche le symbole de pile
Lorsque les piles sont à mi-charge, l'écran affiche le symbole de pile
Lorsque les piles sont épuisées, l'écran affiche de façon intermittente le
symbole
MISE À L'HEURE
Avec le sélecteur sur TIME, les chiffres de l'année se mettent à clignoter.
Sélectionnez l'année adéquate avec Δ et ∇, puis validez avec OK. Répétez
l'opération pour le mois, le jour du mois, le jour de la semaine, l'heure et les
minutes, dans cet ordre. Appuyez sur «OK» pour valider les données introduites.
Les données de date et d'heure ne sont enregistrées dans le chronothermostat
que lorsque vous validez les minutes avec OK.
Une fois la date et l'heure réglées, passez au mode normal et mettez le sélecteur
sur START.
CHANGEMENT DE SAISONS
Le changement d'heure se réalise automatiquement le dernier dimanche de mars
et le dernier dimanche d'octobre (il ne peut être ni changé ni annulé).
TEMPÉRATURES PRÉDÉFINIES
.
Les températures qui sont prédéfinies en usine sont:
Ces valeurs peuvent être changées avec les commandes latérales, la supérieure
pour confort
pouvez également bloquer le clavier).
PROGRAMMES PRÉDÉFINIS
Le chronothermostat VIA sort de l'usine avec la programmation de tous les jours
de la semaine de 23h à 07h avec la température d'économie
avec la température de confort
MODE CHAUFFAGE / AIR CLIMATISÉ
L'équipement sort de l'usine en mode CHAUFFAGE. Pour changer au mode AIR
CLIMATISÉ, le sélecteur de mode de fonctionnement doit être sur la position
START. Appuyez sur la touche OK pendant plus de 4 secondes, l'écran affiche
HEAT (chauffage). Avec les touches d'augmentation ou diminution des données,
changez à COLD (air climatisé). Validez le mode requis avec OK.
MODIFIER LES PROGRAMMES
Pour modifier les programmes, mettez le sélecteur inférieur sur PROG et, avec le
sélecteur supérieur, sélectionnez le jour de la semaine à programmer, ou bien le
programme pour tous les jours de la semaine 1-7. Le chronogramme commence à
clignoter sur 24h et l'assignation des températures commence à chaque heure
avec les boutons-poussoirs frontaux.
et
chronogramme lorsque vous assignez la température requise. Une fois la
programmation du jour sélectionné terminée et avant de tourner tout sélecteur,
appuyez sur OK pour valider. Répétez cette opération pour chaque jour de la
semaine en tournant le sélecteur supérieur et en sélectionnant le jour à
programmer.
ASSIGNER LES PROGRAMMES
Le VIA réalise l'assignation de programmes de façon automatique lorsqu'il
fonctionne en mode normal en mettant le sélecteur sur START.
Si vous souhaitez réaliser le même programme tous les jours de la semaine, le
sélecteur de jours de la semaine doit être sur la position 1-7.
Si vous souhaitez que chaque jour réalise son programme individuellement, le
sélecteur des jours de la semaine doit être sur n'importe quelle position de 1 à 7.
CHRONOGRAMMES
CHRONOGRAMME
INDICATION DE
TEMPÉRATURES
PROGRAMMÉES SELON
HEURE ACTUELLE
JOUR DE LA SEMAINE
FONCTIONNEMENT OFF. EXTINCTION
Avec le sélecteur sur OFF, l'équipement ne réalise aucun allumage, ni permet de
manipuler les températures. L'écran affiche off. Dans ce mode, l'appareil mesure
la température ambiante mais ne réalise aucune de ses fonctions, sauf si la
température descend en dessous du niveau de l'antigel, 4 ºC, cas dans lequel un
allumage se produit.
et le reste de l'écran apparaît en blanc.
et l'inférieure pour économie
.
, avec chaque pulsation, vous avancez une heure dans le
TEMPÉRATURE
AMBIANTE
HORAIRE
INDICATEUR INDICATEUR DE
D'EXTINCTION
BLOCAGE DE
CLAVIER
.
23 ºC 21ºC
. (avec ces commandes, vous
et de 07h à 23h
TEMPÉRATURE
CONFORT
TEMPÉRATURE
ÉCONOMIE
INDICATEUR DE
NIVEAU DE PILE
INDICATEUR
D'ACTIVATION DE
CHAUDIÈRE
