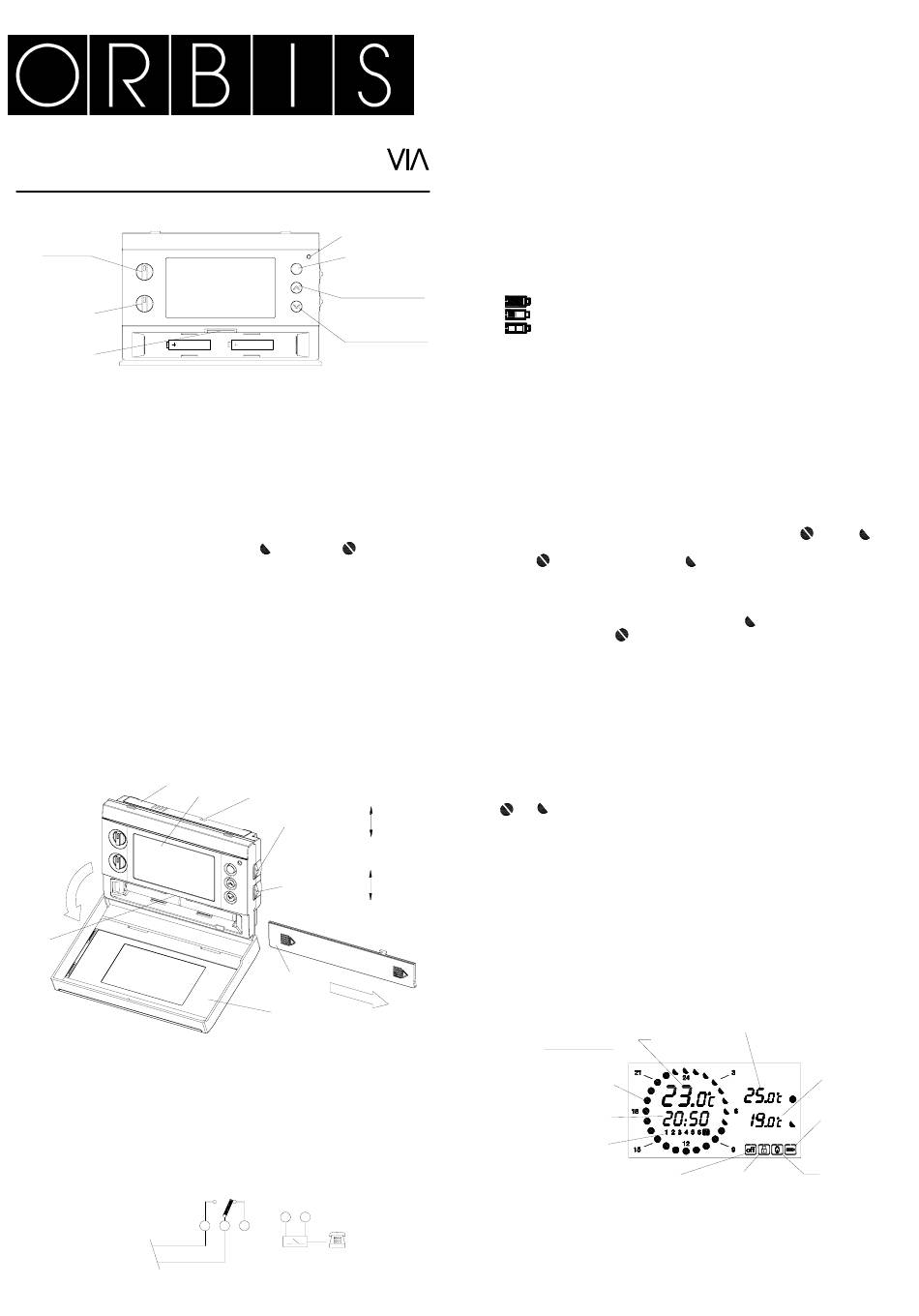

Orbis VIA Bedienungsanleitung

SELECTOR DIA
DE LA SEMANA
DE 1 - 7 EN
PROGRAMACION
SELECTOR MODO DE
FUNCIONAMIENTO
Y APAGADO
PESTAÑA DE FIJACION
BASE DE CONEXIONES
DESCRIPCIÓN

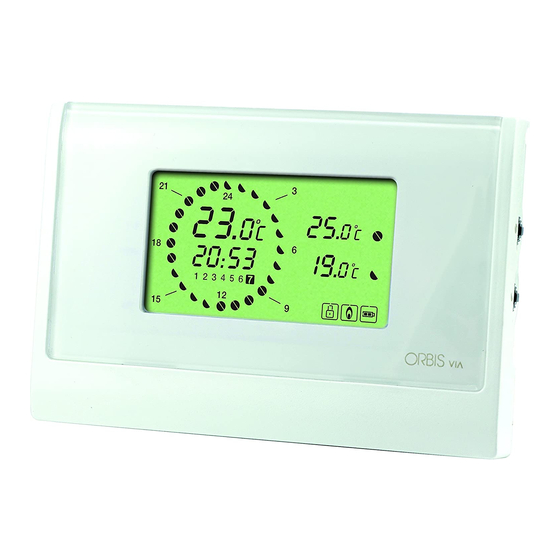

El cronotermostato VIA es un termostato de ambiente electrónico programable de
fácil utilización. Permite asignar distintas temperaturas en diferentes periodos
horarios.
Características
• 8 programas independientes y programables, (uno para cada día de la semana,
y uno para todos los días de la semana 1-7)
• Display de gran tamaño
• Comodidad de programación al poderse realizar fuera de la base
• Posibilidad de control de calefacción o aire acondicionado
• 2 Niveles de temperatura regulables: Ahorro
apagado (antihielo).
• Periodos mínimos entre niveles de temperatura de 60 minutos
• Regulación de temperatura de +5 ºC a +35 ºC .
• Precisión de medida de temperatura ± 0,5 ºC
• Fácil programación.
• Cambio automático horario de verano – invierno
• Posibilidad de conexión a controlador telefónico
• Posibilidad de bloqueo de teclado
• Temperatura antihielo fija en 4 ºC.(para evitar congelaciones)
ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe ser
realizada por un instalador autorizado. Antes de proceder a la conexión debe
asegurarse que los conductores a conectar no están bajo tensión.
El aparato está internamente protegido contra las interferencias.
BASE DE FIJACIÓN
PESTAÑA
MONTAJE: Dispositivo de control electrónico de montaje independiente sobre una
superficie (pared) o sobre caja de mecanismos. Para fijar el aparato abrir la tapa,
deslizar la tapa de pilas hacia la derecha y retirar la base de fijación haciendo
presión sobre la pestaña existente en el hueco de las pilas y separarla del aparato.
Fijar la base con los tornillos adjuntos. Para volver a insertar el VIA en su base
introducir las guías superiores de la base en las ranuras del aparato y presionar
sobre la parte inferior hasta encajar la pestaña en el hueco existente bajo la tapa
de pilas. Volver a poner la tapa de pilas.
CONEXIÓN: Conectar de acuerdo al siguiente esquema:
CALEFACCIÓN Y/Ó
AIRE ACONDICIONADO
Para controlar una instalación a través de contactores es aconsejable colocar un
condensador en la bobina del mismo de valor adecuado (0,1 μF 275 V~).
CRONOTERMOSTATO
RESET
PULSADOR OK
(VALIDACION DE DATOS)
CAMBIO CALEFACCIÓN
O AIRE ACONDICIONADO
FUNCION TERMOSTATO
INCREMENTA DATOS
SELECCIONA CONFORT
EN PROGRAMACION
DECREMENTA DATOS
SELECCIONA AHORRO
EN PROGRAMACION
y Confort y
DISPLAY
HUECO PASA-HILOS
REGULADOR Tª CONFORT
(COMO PULSADOR,
BLOQUEO / DESBLOQUEO
DE TECLADO)
REGULADOR Tª AHORRO
(COMO PULSADOR,
BLOQUEO / DESBLOQUEO
DE TECLADO)
TAPA DE PILAS
TAPA ABATIBLE
4 5
1 2 3
CONTROLADOR
TELEFÓNICO
COLOCACIÓN Y SUSTITUCIÓN DE PILAS: El aparato está alimentado por
2 pilas alcalinas LR03 (AAA) de 1,5 V (no incluidas). Respetar la polaridad
indicada en el alojamiento de las pilas. La duración aproximada de las pilas es de
1 año.
Después de colocar las pilas por primera vez, accionar RESET introduciendo la
punta de un bolígrafo o similar, comprobando que las pilas están en buen estado y
bien colocadas.
Al colocar las pilas por primera vez se activa la pantalla y aparecen todos los
segmentos del display, y tras un periodo corto de detección de pilas el VIA se
pone en funcionamiento.
SUSTITUCIÓN DE LAS PILAS: Se recomienda poner el selector de modo de
funcionamiento en OFF antes de sustituir las pilas.
ATENCIÓN: Dispone de 10 minutos para realizar la operación de sustitución de
pilas sin que pierda los datos de temperatura regulada, fecha y hora programada,
manteniendo siempre los programas. Si en algún momento quedara la pantalla en
blanco o aparecieran datos no legibles, accionar RESET .
Deposite las pilas usadas en un contenedor para tal fin. Respete el medio
ambiente.
INDICACIÓN DE NIVEL DE PILAS:
Aparecerán en pantalla diferentes símbolos de pila según su carga:
Cuando las pilas están a plena carga.
Cuando las pilas están a media carga.
Cuando las pilas están agotadas aparece parpadeando en pantalla el
símbolo y la palabra "BAT.
PUESTA EN HORA
Con el selector en TIME, comienzan a parpadear los dígitos de año, seleccionado
el año adecuado con Δ y ∇ , y validado con OK, se repite la operación para mes,
día del mes, día de la semana, hora y minutos, por este orden. Pulsar "OK" para
validar los datos introducidos. Los datos de fecha y hora solo se graban en el
cronotermostato al validar los minutos con OK.
Una vez puesto en fecha y hora pasar a modo normal, colocar el selector en
START.
CAMBIO DE ESTACIONES
El cambio de horario se realiza automáticamente el último domingo de Marzo y el
último de Octubre. (No puede cambiarse ni anularse)
TEMPERATURAS PREESTABLECIDAS
Las temperaturas que salen predeterminadas de fábrica son:
Estos valores se pueden cambiar con los mandos laterales, el superior para
confort y el inferior para ahorro
bloquear el teclado).
PROGRAMAS PREESTABLECIDOS
El cronotermostato VIA sale de fábrica con la programación de todos los días de la
semana de 23h a 07h con temperatura de ahorro
temperatura de confort .
MODO CALEFACCIÓN / AIRE ACONDICIONADO
El equipo sale de fábrica en modo CALEFACCIÓN, para cambiar a modo AIRE
ACONDICIONADO el selector de modo de funcionamiento debe estar en la
posición START, pulsar la tecla OK durante más de 4 segundos y aparece en
pantalla HEAT (calefacción) y con las teclas de incremento o decremento de datos
cambia a COLD (aire acondicionado). Validamos el modo requerido con OK.
MODIFICAR PROGRAMAS
Para modificar programas se coloca selector inferior en PROG, y con el selector
superior se selecciona el día de la semana a programar, o bien el programa para
todos los días de la semana 1-7. El cronograma comienza a parpadear en las 24h
y se inicia la asignación de temperaturas a cada hora con los pulsadores frontales
y , o pulsación apagado (antihielo) con los botones laterales, con cada
pulsación se va avanzando una hora en el cronograma según se va asignando la
temperatura requerida. Una vez concluida la programación del día seleccionado y
antes de girar cualquier selector pulsar OK para validar. Repetir esta operación
para cada día de la semana girando el selector superior y seleccionando el día a
programar.
ASIGNAR PROGRAMAS
El VIA realiza la asignación de programas de forma automática cuando funciona
en modo normal colocando el selector en START.
Si desea realizar el mismo programa todos los días de la semana, el selector de
días de la semana debe estar en la posición 1-7.
Si desea que cada día realice su programa individualmente, el selector de días
de la semana debe estar en cualquier posición del 1 al 7.
CRONOGRAMAS
TEMPERATURA
AMBIENTE
CRONOGRAMA.
INDICACION DE
TEMPERATURAS
PROGRAMADAS SEGÚN
HORARIO
HORA ACTUAL
DIA DE LA SEMANA
INDICADOR DE
APAGADO
FUNCIONAMIENTO OFF. APAGADO
Con el selector en OFF, el equipo no realiza ningún encendido, ni permite
manipular temperaturas, aparece en pantalla off. En este modo el aparato mide la
temperatura ambiente pero no realiza ninguna de sus funciones, excepto si la
temperatura baja del nivel del antihielo, 4 ºC, en cuyo caso se realiza un
encendido.
23 ºC
. (con estos mandos se puede también
y de 07h a 23h con
TEMPERATURA
CONFORT
TEMPERATURA
AHORRO
INDICADOR DE
NIVEL DE PILA
INDICADOR DE
INDICADOR DE ACTIVACION DE
BLOQUEO DE
CALDERA
TECLADO
21ºC
