Orbis Clima Bedienungsanleitung

CLIMA ML CLIMA MLI
ON
+°C +°C
T T
3 3
2 1 7 2
CLIMA MLFI
ON OFF
T
N +°C
L
CLIMA MLW CLIMA FANCOIL
7 2 3 1 5
II I
N
T +°C
L
1 5 7
N
L
83.7 39
60 31
76.5

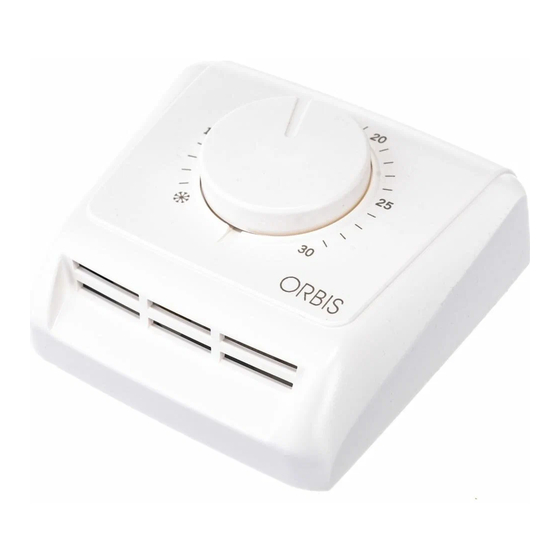

TERMOSTATO DE AMBIENTE A MEMBRANA DE GAS
Leer atentamente las instrucciones
CLIMA
MANUAL DE USO
Este termostato está particularmente indicado para la regulación automática de la calefacción
y aire acondicionado de los más variados ambientes (habitaciones, hoteles, escuelas, oficinas,
talleres, etc.). Puede ser utilizado para otras múltiples aplicaciones referentes al calentamiento
o acondicionamiento tanto civiles como industriales.
ADVERTENCIAS DE SEGURIDAD
Durante la instalación y funcionamiento del aparato es necesario seguir las siguientes
indicaciones:
• El aparato debe ser instalado por una persona competente.
• Cortar la alimentación durante la instalación del aparato.
• No conectar ni conexionar el aparato si alguna parte del mismo resulta dañada.
• Conexionar el producto respetando el esquema descrito en el presente manual y sobre
el aparato.
Código Contacto
CLIMA ML NA + NC
CLIMA MLI NA + NC
CLIMA MLW NA + NC
CLIMA FANCOIL NA + NC
CLIMA MLFI NA + NC
INSTALACIÓN
Es aconsejable escoger para el termostato una colocación en una zona donde se respete lo
más posible la condición de temperatura media de todo el ambiente. Evitar la proximidad de
puertas, ventanas, fuentes de calor y zonas poco o demasiado aireadas.
Se recomienda instalar el termostato ambiente aproximadamente a 1,5 metros del suelo.
Utilizar para la fijación una caja de mecanismo universal empotrada de 60 mm. de diámetro.
También se puede empotrar directamente sobre la pared (siempre con un taladro de 60 mm.).
OFF
• Extraer el botón de mando y destornillar el tornillo de fijación de la tapa para dejar libre la
base de fijación.
• Fijar el la base a la pared.
• Conectar la toma de tierra del aparato mediante el tornillo marcado con el símbolo
5
correspondiente.
• Siguiendo el esquema eléctrico marcado en la parte interior de la tapa, conectar el
aparato.
• Volver a poner la tapa, fijándola con el tornillo y el botón de mando.
N
L
UTILIZACIÓN
Seleccionar la temperatura deseada girando el botón de mando.
Para limitar el campo de regulación:
• Cortar la línea de alimentación
OFF
• Extraer el botón de mando
• Introducir el tornillo limitador en la posición deseada (17 ºC ÷ 23 ºC).
T +°C
• Volver a colocar el botón de mando.
6 1 5
CARACTERISTICAS TÉCNICAS
• Termostato unipolar de montaje independiente no electrónico.
• Campo de regulación: +5 / +30 ºC
N
• Diferencial: Δt = 1,5 ºC ± 0,5 ºC
L
• Gradiente térmico: 1 ºC / 15 min.
• Elemento sensible: Membrana de expansión de vapor
• Dispositivo de clase I
• Grado de protección: IP 20
• Tipo de acción: 1B
• Contacto de plata 1000 / 1000
• Contacto de interrupción o conmutador
• Situación de contaminación del dispositivo: Grado 2
• Tensión nominal de impulso: 4 kV
NORMAS DE REFERENCIA
La conformidad con las directrices comunitarias:
73/23/CEE mod. de 93/68/CEE (Baja tensión)
89/336/CEE mod. de 92/31/CEE y 93/68/CEE (E.M.C.)
Es declarada respecto a la Norma siguiente:
CEI-EN 60730-2-9: Dispositivo eléctrico automático de mando para uso domestico y similar.
Parte 2: Norma particular para dispositivo de mando termosensible.
01/2011
ESPAÑOL
Función Poder de ruptura
16(2,5) A 250 V~
ON/OFF + Indicador de encendido 10(1,5) A 250 V~
Verano /Invierno 10(1,5) A 250 V~
2 velocidades + Verano/Invierno + OFF 10(1,5) A 250 V~
ON/OFF + Indicador de encendido 10(1,5) A 250 V~
A016.32.54229
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61. E-28020 MADRID
Teléf: +34 1 567 22 77 · +34 1 567 22 90
Fax : +34 1 571 40 06 · +34 1 570 20 00
e-mail: Info @ orbis.es / www.orbis.es
TERMOSTATO AMBIENTE A MEMBRANA A GAS
Leggere atentamente tutte le istruzioni
MANUALE D'USO
Questo termostato è particolarmente indicato per la regolazione automatica del riscaldamento
e del condizionamento dei più svariati ambienti (abitazioni, alberghi, scuole, uffici, officine
ecc.). Esso è adatto anche a molteplici altre applicazioni concernenti riscaldamento e
condizionamento sia civile che industriale.
AVVERTENZE DI SICUREZZA
Durante l'installazione ed il funzionamento del prodotto è necessario rispettare le seguenti
indicazioni:
• Il prodotto deve essere installato da persona competente.
• Togliere l'alimentazione durante l'installazione del prodotto.
• Non alimentare o collegare il prodotto se qualche parte di esso risulta danneggiata.
• Collegare il prodotto rispettando gli schemi descritti nel presente manuale e sullo
strumento.
Codice Contatto Funzioni
CLIMA ML NA + NC
CLIMA MLI NA + NC ON/OFF + spia di accensione
CLIMA MLW NA + NC Estate /Inverno
CLIMA FANCOIL NA + NC 2 velocità + Estate/Inverno + OFF
CLIMA MLFI NA + NC ON/OFF + spia di accensione
INSTALLAZIONE
È consigliabile scegliere per il termostato una collocazione in una zona che rispecchi il più
possibile le condizioni di temperatura media di tutto l'ambiente. Va evitata l'immediata
vicinanza di porte, finestre, fonti di calore, posizioni con accesso o totale mancanza di
aerazione. Si consiglia inoltre di montare il termostato ambiente a circa 1,5 m dal pavimento.
Utilizzare per il fissaggio una scatola ad incasso dell'impianto elettrico con interasse fori 60
mm; in alternativa il termostato può essere applicato direttamente alla parete (sempre con
interasse fori 60 mm)
• Sfilare la manopola e svitare la vite di tenuta del coperchio come indicato nel disegno in
calce.
• Fissare lo zoccolo alla parete.
• Collegare la messa a terra del dispositivo tramite il morsetto contrassegnato con il
relativo simbolo.
• Seguendo lo schema elettrico riportato all'interno del coperchio, allacciare i cavi flessibili
non separabili agli appositi morsetti a vite..
• Riposizionare coperchio, vite e manopola.
UTILIZZO
Impostare la temperatura desiderata ruotando la manopola.
Per limitare il campo di impostazione:
• Sezionare la linea di alimentazione
• Estrarre la manopola
• Introdurre il cavaliere limitatore nella sede desiderata (17 ºC ÷ 23 ºC)
• Ricollocare la manopola nella sede.
CARATTERISTICHE TECNICHE
• Termostato unipolare a montaggio indipendente non elettronico.
• Campo di regolazione: +5 / +30 ºC
• Differenziale: Δt = 1,5 ºC ± 0,5 ºC
• Gradiente termico: 1 ºC / 15 min.
• Elemento sensibile: polmone ad espansione di vapore
• Dispositivo di clase I
• Grado di protezione: IP 20
• Azioni di tipo: 1B
• Contatti in argento: 1000 / 1000
• Contatti di interruzione o commutazione
• Situazione di inquinamento del dispositivo: Grado 2
• Tensione impulsiva nominale: 4 kV
NORME DI RIFERIMENTO
La coniformità alle direttive comunitarie:
73/23/CEE mod. da 93/68/CEE (Bassa tensione)
89/336/CEE mod. da 92/31/CEE y 93/68/CEE (E.M.C.)
È dichiarata in riferimento alla Norma seguente:
CEI-EN 60730-2-9: Dispositivi elettrici automatici di comando per uso domestico e similare.
Parte 2: Norme particolari per dispositivi di comando termosensibili.
ORBIS ITALIA S.p.A.
Via L.Da Vinci, 9/B 20060 Cassina De Pecchi -MI-
Tel.- 02/95343454 Fax- 02/9520046
e-mail: info@ orbisitalia.it
http://www.orbisitalia.i
ITALIANO
Portata dei contatti
16(2,5) A 250 V~
10(1,5) A 250 V~
10(1,5) A 250 V~
10(1,5) A 250 V~
10(1,5) A 250 V~
