Cuando llegue, compruebe que la mercancía esté en perfec-
to estado, por si es necesario realizar reclamaciones rápidas
al transportista.
- Todas las medidas se expresan en centímetros.
- Los dibujos facilitados no están a escala.
Información
Las cabinas de ducha Frame incluyen un plato monobloque y
requieren el encastre parcial de la válvula de desagüe.
Aplique mortero de cemento (o material equivalente)
entre el fondo del plato y el suelo, para crear una buena
base de soporte y evitar así posibles flexiones debidas
al peso del usuario.
El lugar de instalación debe tener las siguientes características:
- Altura del cuarto: 240 cm mín.
- Paredes: rectas y niveladas.
- Suelo o paredes: alicatados o revestidos, pero sin roda-
piés y/o salientes.
Modalidades de instalación
Las cabinas de ducha Frame se pueden instalar:
( 1) EN RINCÓN
( 2) EN EL CENTRO DE LA PARED (solo Frame in2)
( 3) EN NICHO
- completamente empotradas (Secc. A-A), de manera que el
marco (C) quede a ras de las paredes.
- parcialmente empotradas (Secc. B-B), de manera que el mar-
co (C) sobresalga de las paredes.
NOTA: para obtener los mejores resultados, se recomienda realizar
el nicho una vez instalada la cabina de ducha, acudiendo en cual-
quier caso a un instalador cualificado.
Si se opta por la instalación en nicho es obligatorio
realizar un sistema de ventilación para la cabina de
ducha.
Este sistema puede realizarse mediante una toma de aire (V)
oportunamente dimensionada o, en caso de encastre parcial,
dejando un espacio (aprox. 1 cm) entre el panel (P) y el marco
(C), para no interferir con la zona de enganche del techo (T). Se
recomienda elegir esta última opción solo si el marco sobresale
parcialmente (Secc. B-B); de lo contrario la ranura de ventilación
resultaría visible al mirar la cabina de ducha de frente.
El panel (P) debe ser desmontable, para garantizar la
instalación de la cabina de ducha y permitir el registro/
mantenimiento del techo cuando fuese necesario.
Si se realizasen las paredes del nicho antes de la instalación de
la cabina de ducha, consulte los dibujos
que se muestran algunos ejemplos; en concreto, se debe dejar
el espacio indicado:
- entre el panel (L) y el plato (R) - (solo Frame 100/120);
- entre el panel (L1) y el marco (C).
Esto es necesario para poder instalar el plato de ducha y los de-
más componentes de la cabina de ducha.

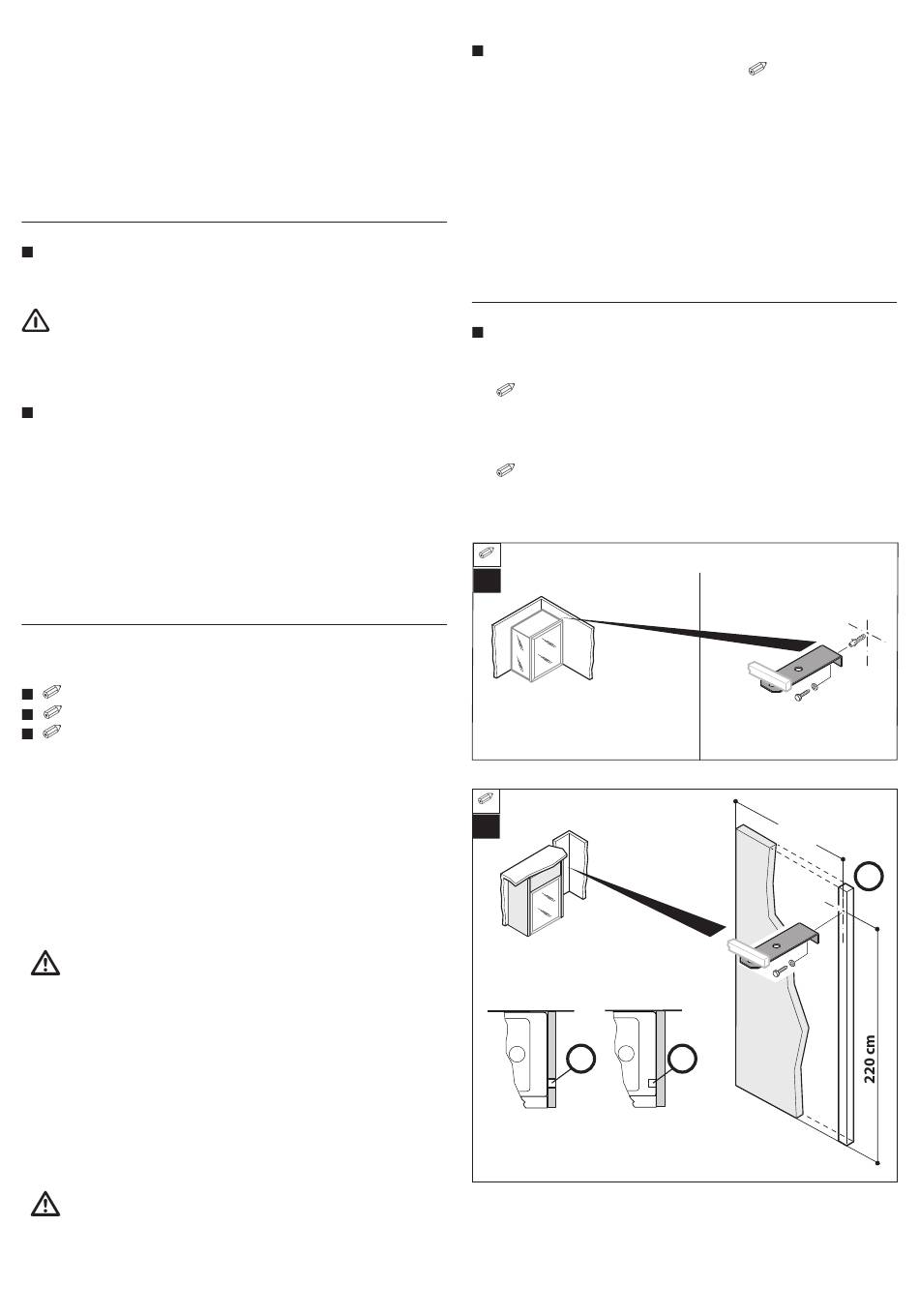

Fijación de la cabina de ducha
La cabina de ducha Frame requiere un punto de fijación en el
armazón metálico del panel que aloja la grifería.
( 4a) En el caso de la instalación en rincón, esto no supone
mayores problemas, ya que el armazón queda arrimado a la pa-
red.
( 4b) En cambio, en el caso de la instalación en nicho se
debe montar en el punto indicado una estructura adecuada (S)
a la que anclar la cabina de ducha.
4a
4b
S
OK
16
3-3a-3b-3c, en los
60 cm (frame 100)
62,5 cm (frame 120)
S
NO!
S
